TG-M70C Robot de medición de la corrosión por rastreo magnético y del espesor ultrasónico electromagnético para la detección de la corrosión de paredes de placas

TG-M70C Robot de medición de la corrosión por rastreo magnético y del espesor ultrasónico electromagnético para la detección de la corrosión de paredes de placas

1- En resumenEncuentro

Este sistema hacePuede realizar la detección rápida de corrosión del espesor de la pared a gran altitud a través del sistema de control remoto.

• Utilizando la rueda de magneto permanente de tierras raras de alta resistencia, incluso si hay un apagón inesperado, no se caerá de la superficie detectada.movimientos verticales e invertidos de múltiples actitudes en la superficie de los componentes ferromagnéticos.
• Instalaciónsonda de espesor electromagnético ultrasónico para detección y posicionamiento rápidos contra la erosión de las paredes
• Escaneo preciso del área para probar la corrosión del espesor.
• Coincidencia entre las imágenes de escaneo A y B.
• Equipado con una cámara de vídeo, la situación de vídeo de la superficie inspeccionada puede observarse en tiempo real.
• El sistema de control remoto para controlar la dirección de escaneo, y se puede preestablecer dirección de escaneo.
• (Opcional) función de alta temperatura: con función de advertencia y protección de sobre-temperatura, puede realizar la detección directa de piezas de trabajo de alta temperatura dentro de -10 ~ + 150 °C.
• 2Configuración y precio

• Punto de trabajo	Nombre	Unidad	Cantidad	En el caso de la
  1	Anfitrión de pruebas (PC y software)	conjunto	1
  2	Rastreador magnético de dos ruedas TG-M70C (incluido el módulo de medición de vídeo y espesor)	conjunto	1
  3	Fuente de alimentación y caja de control	Pieza	1
  4	El controlador	Pieza	1
  5	Mecanismo de marcado de defectos	Pieza	1	No se puede optar
  6	Cables de control de ensayo	el medidor	30	Puede ser personalizado ≤50m
  7	Prevención de caídas de las cuerdas de seguridad	el medidor	30
  8	Otros accesorios (pletas de desmontaje magnéticas, etc.)	conjunto	1
  Total (incluido el IVA, los gastos de envío y las tasas de formación del personal)

• 3.Rastreador magnético y huésped
  1. Características funcionales
• El nombre de la empresa:(Facultativo)Función de alta temperatura:con función de advertencia y protección contra sobre-temperatura (cuando la temperatura se supere, recordará al usuario que conduzca la máquina a la zona de temperatura ambiente; después de enfriarse,Recordar al usuario que conduzca el rastreador a la zona de alta temperatura y que continúe la operación de detección), puede realizar la detección directa de piezas de trabajo de alta temperatura dentro de -10 ~ + 150 °C.
• El nombre de la empresa:Cámaras integrales de doble visión delantera y trasera: la posición de inspección y la ruta de inspección de los componentes aéreos se pueden controlar y ajustar en tiempo real en el terreno, garantizando una trayectoria de inspección controlable.
• Fuerte succión magnética, carga pesada, alta seguridad: el uso de una rueda magnética permanente de tierras raras de alta resistencia, puede ser firmemente adsorbida en la superficie de materiales ferromagnéticos (cuando está parada por mano de obra también es difícil de tirar hacia abajo),Es decir,También está equipado con un dispositivo de prevención de caídas para evitar caídas accidentales.
• Variedad de posturas de movimiento: Es seguro viajar sobre la superficie de materiales ferromagnéticos en diferentes posturas como vertical, horizontal (arriba y abajo), inclinada e invertida.
• Alta precisión de movimiento: adoptando un modo de accionamiento de doble motor de alta potencia, puede avanzar y retroceder y dirigir con precisión; equipado con un codificador de alta precisión puede realizar una detección de pasos programada precisa a nivel milimétrico,y puede establecer con precisión el espaciamiento paso y el golpe de avance longitudinal y retroceder.
• Diseño de carrocería flexible e ingenioso: tamaño compacto, pequeño radio de giro; con un mango, se puede mover, colocar, reciclar fácilmente.
• El nombre de la empresa:Función de orientación orientada al movimiento: Con la función de videovigilancia macro, puede observar la situación de video de la superficie inspeccionada en el tiempo.
• ★Con posicionamiento a distancia (error de posicionamiento ≤ 30 mm), función de marcado de defectos (opcional), conveniente para repetir la observación de áreas sospechosas.
• ★Con el mecanismo de elevación eléctrica de la sonda, la sonda puede ser levantada cuando se cruzan obstáculos como soldaduras y protuberancias, evitar ser retenido.
• Un "mecanismo de sujeción de escaneo" diseñado profesionalmente garantiza la estabilidad del acoplamiento de desplazamiento y sonda.
• Con cables especiales, enchufes a prueba de explosiones y dispositivos de protección contra fugas, tiene una alta seguridad eléctrica.
• El EMAT y otros módulos de circuito en el cuerpo del robot están sellados en una caja protectora para evitar que entre agua, forros de hierro y otros objetos extraños.
• El bastidor de cable portátil integra una pantalla extraíble de gran brillo (visible a la luz solar),panel de control industrial de alta definición que tenga en cuenta el entorno de operación y las condiciones de uso en el campo.
• Control de movimiento totalmente programado y procesamiento sincrónico paralelo: datos de ultrasonido, datos de imagen y datos de distancia de recorrido pueden adquirirse al mismo tiempo,que puede garantizar la sincronización y exactitud de los datos y registros, y mejorar en gran medida la eficiencia del trabajo.
• El software operativo del mainframe dispone de módulos funcionales para la interacción hombre-ordenador, gestión de usuarios, entrada de parámetros, generación y salida/impresión de informes, mantenimiento y copia de seguridad de datos,Registros de operaciones, ayuda en línea y demás.
  1. Parámetro técnico
• Host: CPU≥ i5/4GHz de cuatro núcleos, panel plano industrial de gama alta, pantalla HD de alto brillo de 10.6 pulgadas (se puede personalizar), disco duro estándar de alta velocidad 500G (expandible), protección IPX3.
• Cable de control (distancia de desplazamiento): 30 m (se puede personalizar ≤ 50 m)
• Movimiento en movimiento: ajuste de la velocidad de la tercera marcha (velocidad baja 20 mm/s, velocidad media 50 mm/s, velocidad alta 100 mm/s), puede desplazarse rápidamente a la posición de detección o retirarse al suelo;Capacidad de cruzar obstáculos de una escalera convexa ≤ 4 mm
• ★Radio mínimo de curvatura de la superficie de la pieza de trabajo R: el movimiento axial longitudinal exterior de la tubería ≥ 85 mm, el movimiento circunferencial exterior de la tubería ≥ 110 mm;el movimiento del eje longitudinal interno del tubo ≥ 250 mm, el movimiento interior de la circunferencia de la tubería ≥ 850 mm; el movimiento exterior de la bola ≥ 150 mm, el movimiento interior de la bola ≥ 850 mm
• ★Cuerpo de carrocería (con módulo EMAT incorporado): L395×W150×H145mm, con un peso aproximado de 7,5 kg
• Controlador: L220×W145×H60mm, pantalla táctil de 3,5 pulgadas 640×480 píxeles, peso de alrededor de 0,4 kg
• Vigilancia por video (inspección visual)
• Fuente de iluminación: fuente de iluminación LED de alto brillo, ajuste de 5 niveles
• ★Cámara delantera: CMOS en color, píxeles dinámicos y estáticos 2 millones /1920×1080, ángulo de visión máximo de imagen 90°, zoom óptico 10×, plataforma giratoria combinada: rotación hacia arriba y hacia abajo 180°, rotación izquierda y derecha 60°
• ★Cámara trasera: CMOS en color, píxeles dinámicos y estáticos 3 millones /2304×1296, ángulo de visión de 90°
• Fuente de alimentación: AC100~240V monofásico, 50/60Hz, consumo de energía ≤ 200VA
• Temperatura -10°C~+50°C, Humedad ≤85%R.H.
• El nombre de la empresa:(Facultativo)Función de alta temperatura:
• -10°C a +50°C: funcionamiento continuo, sin necesidad de refrigeración especial
• 50~150°C: suspensión vertical, horizontal, inclinación, posición de manos y otras posturas (será conveniente), cada tiempo de trabajo ≤3h @50~100°C, ≤2h @100~150°C, intervalo de enfriamiento ≥1h;posición horizontal de inclinación (la cocción más severa), cada tiempo de trabajo ≤ 2h @ 50~100°C, ≤ 1h @ 100~150°C, intervalo de enfriamiento ≥ 1h.
• Unidad de medición de espesor EAMT
  1. Características funcionales
• ★No hay necesidad de pulido de la superficie, penetración de recubrimiento anticorrosión y óxido, y no hay necesidad de acoplamiento.
• ★La medición del espesor puede penetrar la corrosión de la superficie, la pintura, la protección contra la corrosión y otros recubrimientos de hasta 4 mm de espesor.El valor del espesor de los objetos metálicos mostrado por el instrumento no necesita tener en cuenta el cálculo del espesor del revestimiento.
• ★La no perpendicularidad de medición (transductor/sonda a la línea normal del objeto a ensayar) es de hasta ±25^o, que requiere menos perpendicularidad después de colocar la sonda.
• Los resultados de la medición del grosor pueden mostrarse en forma de valor digital, en forma de escaneo A, en forma de imagen de escaneo B basada en el tiempo, ★ y en forma de imagen de escaneo B basada en la distancia (codificador).
• ★Utilizando un algoritmo inteligente experto, hay tres modos de medición del espesor: modo automático, modo manual de puerta única (método de pico único), modo manual de puerta doble (método de pico a pico).Reduce en gran medida la influencia de los factores humanos y simplifica los pasos de operación.
• Base de datos integrada de la velocidad de onda de corte del material básico y puede personalizar el valor de la velocidad de onda de corte.
  1. Parámetros técnicos
• Medida del espesor: precisión 0,04 mm, rango 2 ~ 120 mm (acero)
• ★Distancia libre de trabajo / elevación: ≤ 4 mm
• ★No perpendicularidad de medición (normal para el transductor/sonda en relación con el objeto sometido a ensayo): ±25^o
• Rango de velocidad del sonido1000~9999 m/s, Incremento de ajuste 1 m/s
• Función de la puerta: puerta automática, puerta única manual, puerta doble manual
• Probe de ultrasonido electromagnético: imanes débiles o menos permanentes, succión magnética≤15N, Φ30× circular de 44 mm de altura, peso≤80g
• Temperatura de trabajo: -10°C a +50°C

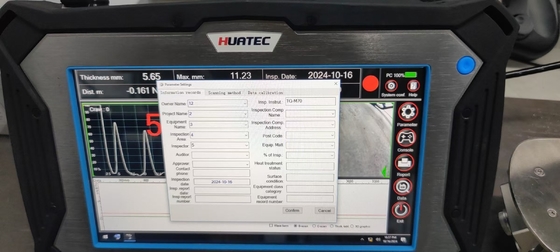

• Software de análisis de mediciones
• ★Manifestación simultánea del espesor, A, B, de los resultados de la exploración
• Se emite directamente un registro de ensayo, ★lista de valores de espesor, para facilitar el análisis y el procesamiento de datos.
• Compatible con el sistema operativo Win7~11 (32/64 bits)

•

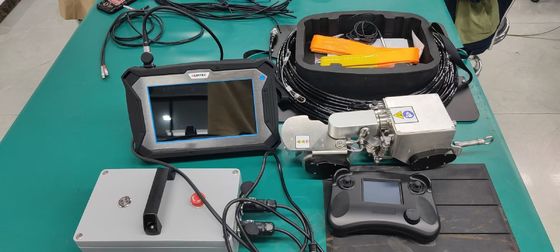

• 4. Lista de embalaje
• Anfitrión de pruebas (PC y software) 1 juego
• TG-M70C, de dos ruedas, de rastrillo magnético

• (Vídeo y módulo de medición de espesor incluido) 1 juego

• Caja de alimentación y control 1 pieza
• Controlador 1 pieza
• Mecanismo de marcado de defectos 1 pieza (opcional)
• Cables de control de ensayo 1 conjunto
• Bloque de ensayo estándar (circular de acero al carbono Φ20 × grosor 10 mm) 1 pieza
• Otros accesorios (pads de desmontaje magnéticos, etc.)
• Prevención de caídas de cuerda de seguridad 1 pieza
• Manual de funcionamiento1 Libro
• Informe de ensayo de fábrica1 ejemplar
• Caja de transporte antivibración1 pieza

•
