SRT-680G Contorno y rugosidad Tester de onda integrado con sensor de rejilla digital

SRT-680G Contorno y rugosidad Tester de onda integrado con sensor de rejilla digital
SRT-680G Contorno y rugosidad Tester de onda integrado con sensor de rejilla digital SRT-680G Contorno y rugosidad Tester de onda integrado con sensor de rejilla digital

Ampliación de imagen :  SRT-680G Contorno y rugosidad Tester de onda integrado con sensor de rejilla digital

Datos del producto:
Lugar de origen: China
Nombre de la marca: HUATEC
Certificación: CE
Número de modelo: SRT-680G
Pago y Envío Términos:
Cantidad de orden mínima: 1 pieza
Precio: USD21850/set - USD24700/set
Detalles de empaquetado: Caja de embalaje de cartón
Tiempo de entrega: 10-15 días laborables después del recibo de su pago
Condiciones de pago: T / T, Paypal
Capacidad de la fuente: 10 juegos/mes
Contacto

SRT-680G Contorno y rugosidad Tester de onda integrado con sensor de rejilla digital

descripción
X eje: 200 mm Rectitud: 0.6 μm / 100 mm
El sensor Z1 (rango): 40 mm ((sincronización del rango de rugosidad) Z2 (altura): 550 mm
Exactitud linear: ≤ ± 1 + I0,12HI) μm Longitud de la evaluación: El valor de las emisiones de CO24、5、6、7
Longitud de onda de atajo: Longitud de onda de atajo Velocidad de medición: 0.02 mm a 4.0 mm/s
Modo de medición: Sensor en movimiento
Resaltar:

Prueba de rugosidad de contorno

,

Tester de sensores de rejilla digital

SRT-680G Contorno y rugosidad Tester integrado de onda con sensor de rejilla digital
Especificaciones clave
Atributo Valor
Eje X 200 mm
La rectitud 0.6 μm / 100 mm
Sensor Z1 (rango) 40 mm (sincronización del rango de rugosidad)
Z2 (altura) Cubierto
Precisión lineal ≤ ± 1 + I0,12HI) μm
Duración de la evaluación λc × 3,4,5,6,7
longitud de onda de corte longitud de onda de corte
Velocidad de medición 0.02 mm a 4.0 mm/s
Modo de medición Sensor en movimiento
Descripción del producto

ElSRT-680G Tester integrado de contorno y rugosidades un instrumento de medición de precisión diseñado para el análisis exhaustivo de superficies.

Principio de medición
  • Coordenadas cartesianas con medición de contacto del lápiz
  • El carril de guía flotante de aire de alta precisión garantiza la precisión del movimiento lineal en dirección X
  • El sensor digital captura datos de coordenadas Z para una medición precisa del perfil
  • Programa de medición MMD basado en Windows para procesamiento, impresión y archivo de datos
Parámetros técnicos
Punto de trabajo Parámetro Resolución
Rango de medición El eje X: 200 mm 0.1 μm
La rectitud 0.6 μm / 100 mm - ¿Por qué no?
Sensor Z1 (rango) 40 mm (sincronización del rango de rugosidad) 0.05 μm
Agujero interior mínimo 30 mm (posibles diámetros más pequeños con una aguja de medición especializada) - ¿ Qué pasa?
Medición del arco ≤(1.2+R/8) para una bola estándar de 2 mm Arco de muestreo de 120°
Medición del ángulo ≤ ± 1′ para el bloque de ángulo de 60°,90° longitud de muestreo de 5 mm
Medición de la rugosidad Valor residual del ruido ≤ 0,005 μm Se trata de:0.08 mm, velocidad 0,1 mm/s
Requisitos de energía AC 220V ± 10% 50 Hz - ¿Por qué no?
Capacidades de medición
Medición de las dimensiones

Distancia horizontal, distancia vertical, distancia lineal, radio y diámetro

Medición del ángulo

Ángulo horizontal, ángulo vertical y ángulo transversal

Tolerancia de la posición

Paralelismo y perpendicularidad

Forma de tolerancia

Dirección, corona, perfil de arco circular

Parámetros de rugosidad

El valor de las emisiones de gases de efecto invernadero se calcula en función de las emisiones de gases de efecto invernadero.

Parámetros de ondulación

wt, wa, wp, wv, wq, wc, wku, wsk, w, wx, wz, wsm, wdc, wte, wmr, Aw, c(wmr), wmr(c), wdq

Especificaciones físicas
Dimensión Producto (mm) Envasado (mm) Peso (kg) Volumen (m3)
longitud × anchura × altura El valor de las emisiones de gases de efecto invernadero 960 × 960 × 1950 270 (producto), 50 (envasado) 0.88
Requisitos de uso
  • Potencia: AC 220V ± 10% 50Hz
  • Medio ambiente: temperatura entre 10 y 30°C, humedad relativa < 85%
  • No hay vibraciones significativas
  • Se requiere una puesta a tierra independiente
Imágenes del producto

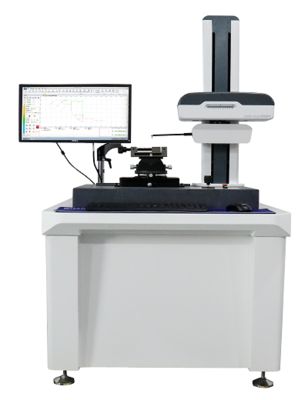

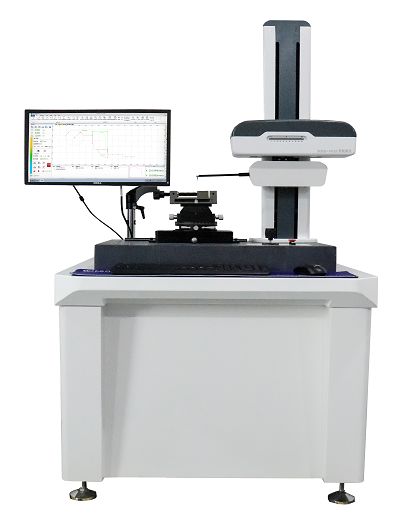

SRT-680G Contorno y rugosidad Tester de onda integrado con sensor de rejilla digital 0 SRT-680G Contorno y rugosidad Tester de onda integrado con sensor de rejilla digital 1 SRT-680G Contorno y rugosidad Tester de onda integrado con sensor de rejilla digital 2 SRT-680G Contorno y rugosidad Tester de onda integrado con sensor de rejilla digital 3 SRT-680G Contorno y rugosidad Tester de onda integrado con sensor de rejilla digital 4
