Probador de análisis de perfil de contorno de rugosidad SRT-210G con rango de medición de 100 mm

Probador de análisis de perfil de contorno de rugosidad SRT-210G con rango de medición de 100 mm
Probador de análisis de perfil de contorno de rugosidad SRT-210G con rango de medición de 100 mm Probador de análisis de perfil de contorno de rugosidad SRT-210G con rango de medición de 100 mm

Ampliación de imagen :  Probador de análisis de perfil de contorno de rugosidad SRT-210G con rango de medición de 100 mm

Datos del producto:
Lugar de origen: China
Nombre de la marca: HUATEC
Certificación: CE
Número de modelo: SRT-210G
Pago y Envío Términos:
Cantidad de orden mínima: 1 Pc
Precio: USD14950/set - USD16900/set
Detalles de empaquetado: Caja de embalaje de cartón
Tiempo de entrega: 10-15 días laborables después del recibo de su pago
Condiciones de pago: T / T, Paypal
Capacidad de la fuente: 10 juegos/mes
Contacto

Probador de análisis de perfil de contorno de rugosidad SRT-210G con rango de medición de 100 mm

descripción
Rectitud: 1um/100 mm Velocidad del movimiento: 0 ～10 mm/s (velocidad arbitraria)
Precisión de indicación: ±(2.5+2L/100) L es la longitud de conducción (mm) Modo de salida del archivo: Documento PDF, Excel
Fuerza: 400W, CA220V 50HZ Consumo de aire: 30L/min
Resaltar:

Probador de perfil de contorno de rugosidad

,

Probador con rango de medición de 100 mm

,

Equipo de análisis de perfil SRT-210G

Probador de Análisis de Perfil de Contorno de Rugosidad SRT-210G con Rango de Medición de 100 mm
Especificaciones Clave
Atributo Valor
Rectitud 1um/100mm
Velocidad de movimiento 0～10mm/s (velocidad arbitraria)
Precisión de indicación ±(2.5+2L/100) L es la longitud de conducción (mm)
Modo de salida de archivo PDF, Excel
Potencia 400W, AC220V 50HZ
Consumo de aire 30L/min
Descripción del Producto
Probador de Análisis de Perfil de Contorno de Rugosidad SRT-210G
CARACTERÍSTICAS:
  • Varios tipos de elementos de línea de superficie de pieza de trabajo, características puntuales
  • Medición de distancia punto a punto, distancia línea a línea
  • Análisis de ubicación que incluye: distancia, paralelismo, ángulo, profundidad de ranura, ancho de ranura, radio
  • Análisis de rectitud, análisis de convexidad, análisis de perfil
ESPECIFICACIONES:
EJE XI (Brazo transversal)
Rango de medición 100mm
Rectitud 1um/100mm
Modo de conducción Motor de accionamiento directo
Velocidad de movimiento 0～10mm/s (velocidad arbitraria)
Resolución 0.05μm
Precisión de indicación ±(2.5+2L/100)μm L es la longitud de conducción (mm)
Dirección de medición hacia atrás
Método de medición Regla de rejilla
EJE Z1 (SENSOR)
Rango de medición 30mm
Resolución 0.05μm
Método de medición Sensor de rejilla holográfica
Precisión de indicación ±(1.5+|6H|/50)μm
Movimiento arriba/abajo de la sonda Movimiento de arco
Dirección de la sonda hacia abajo
Modo de elevación de la sonda manual
Fuerza de medición 6mN
Sonda radio: 25μm (carburo cementado) longitud: 20mm diámetro: 2mm
Ángulo de escalada arriba75° abajo85°
Velocidad de medición 0.1 mm/s～4 mm/s (cualquier velocidad)
EJE Z2 (COLUMNA)
Altura máxima de medición 200mm
Modo de movimiento CNC o mango
Velocidad de movimiento 0.1～8mm/s (cualquier velocidad)
Herramienta y fijación
  • Plataforma de ajuste bidimensional de precisión: X:0 a 25mm, Y:0 a 25mm
  • Plataforma de ajuste de ángulo: Axial 360 grados, paso: ±45 grados
  • Hierro en forma de V: 60mm
Sistema de control de adquisición
  • Modo de transmisión del sistema: USB y LAN
  • Modo de control de movimiento: CNC o accionamiento por mango
Procesamiento de datos
  • Acercar o alejar: Acercar y alejar con la rueda del ratón
  • Guías: Agregar guías a cualquier área del dibujo
  • Ajuste de datos: cuando la pieza terminada no se puede medir de una vez, se puede dividir en varias mediciones y finalmente fusionarse
  • Eliminar puntos anormales: manual o automáticamente
  • Mover gráfico: arrastrar el ratón para moverse libremente dentro de las coordenadas del gráfico
  • Rotación del gráfico: Rotación de cualquier ángulo
  • Zoom: Seleccionar región para acercar y alejar
  • Análisis de calidad SPC: Histograma, distribución normal
  • Modo de salida de archivo: PDF, Excel
  • Informe de medición: el editor puede generar un informe estándar y el usuario puede editar el informe según los requisitos
Parámetros de trabajo
  • Consumo de aire: 30L/min
  • Potencia: 400W, AC220V 50HZ
  • Condición de trabajo: Temperatura: 10～30℃; Humedad: ＜85%
Accesorios opcionales:
  • Ordenador personal industrial y pantalla DELL: 1
  • Impresora A4 de salida: 1
  • Plataforma de ajuste estándar: 1
  • Bloque de soporte: 1
  • Bola estándar: 1

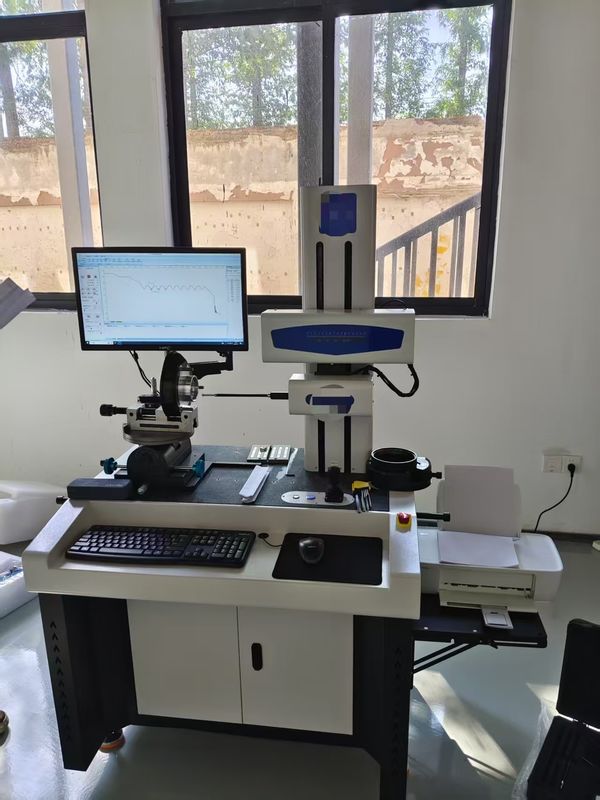

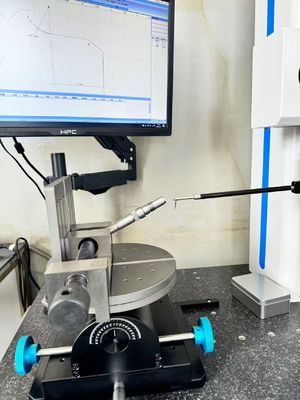

Probador de análisis de perfil de contorno de rugosidad SRT-210G con rango de medición de 100 mm 0 Probador de análisis de perfil de contorno de rugosidad SRT-210G con rango de medición de 100 mm 1
