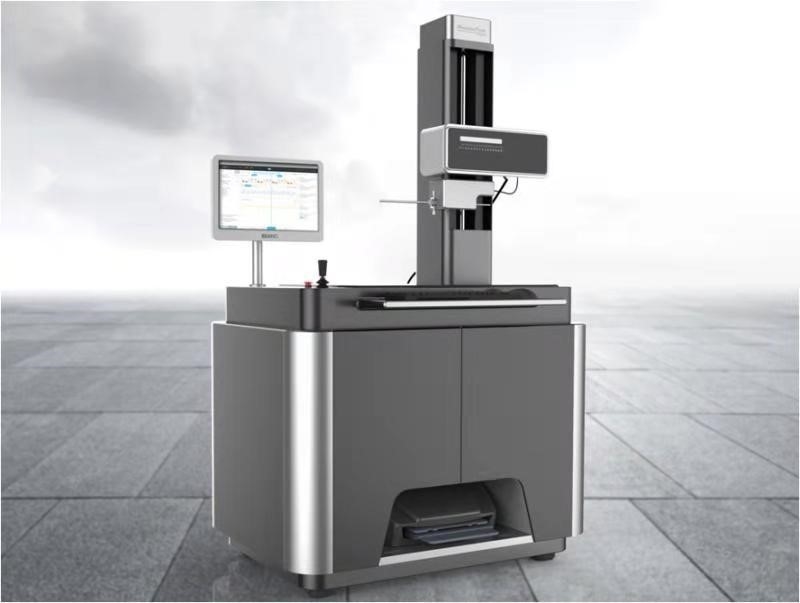

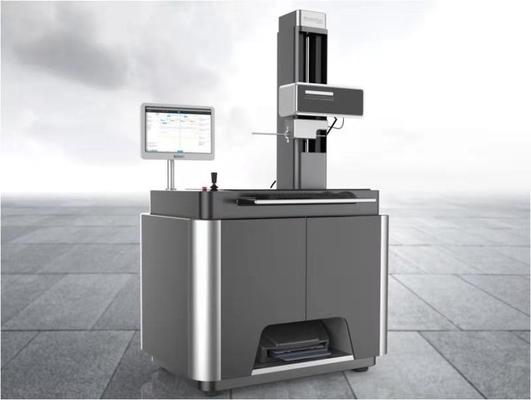

Probador de contorno de superficie de pieza de trabajo con rango de medición de 100 mm y sensor de 30 mm

Probador de contorno de superficie de pieza de trabajo con rango de medición de 100 mm y sensor de 30 mm
Probador de contorno de superficie de pieza de trabajo con rango de medición de 100 mm y sensor de 30 mm Probador de contorno de superficie de pieza de trabajo con rango de medición de 100 mm y sensor de 30 mm

Ampliación de imagen :  Probador de contorno de superficie de pieza de trabajo con rango de medición de 100 mm y sensor de 30 mm

Datos del producto:
Place of Origin: China
Nombre de la marca: HUATEC
Certificación: ISO CE GOST
Model Number: SRT-210G
Pago y Envío Términos:
Minimum Order Quantity: 1 set
Packaging Details: Packed in high quality cartons
Delivery Time: 5~10 working days
Payment Terms: L/C, T/T, Western Union,Paypal
Supply Ability: 50 sets per month
Contacto

Probador de contorno de superficie de pieza de trabajo con rango de medición de 100 mm y sensor de 30 mm

descripción
Product name: Roughness Profiler Contour Tester Measuring Arrange: 100mm
Straightness: 1um/100mm Resolution: 0.05
Resaltar:

Probador de contorno de superficie con rango de 100 mm

,

Probador de contorno de pieza de trabajo con sensor de 30 mm

,

Herramienta de medición de superficie no destructiva

Tester de contorno de superficie de la pieza de trabajo con rango de medición de 100 mm y sensor de 30 mm
Atributos del producto
Atributo Valor
Nombre del producto Pruebador de contorno de perfil de rugosidad
Arreglo de medición 100 mm
La rectitud 1um/100 mm
Resolución 0.05
Descripción del producto

Linea de la superficie de la pieza de trabajo Elementos de punto Características punto a punto Distancia línea a línea Distancia ubicación de cada elemento Profilista de rugosidad Contador de contorno

Características
  • Diferentes tipos de elementos de línea de la superficie de la pieza de trabajo, características de los puntos, distancia punto a punto, distancia línea a línea
  • La ubicación de cada elemento incluye: distancia, paralelismo, ángulo, profundidad de ranura, ancho de ranura, radio
  • Análisis de rectitud, análisis de convexidad, análisis de perfil y más
Especificaciones
El número de unidades de producción será el siguiente:
Arreglo de medición 100 mm
La rectitud 1um/100 mm
Modo de conducción Motor de transmisión directa
Velocidad de movimiento 0 ̊10 mm/s (velocidad arbitraria)
Resolución 0.05
Precisión de las indicaciones ±(2.5+2L/100) L es la longitud de conducción(mm)
Dirección de medición hacia atrás
Método de medición Regla de rejilla
Se aplicará el método siguiente:
Rango de medición 30 mm
Resolución 0.05
Método de medición Sensor de rejilla holográfico
Precisión de las indicaciones ± 1,5 + 6H más 50
Movimiento de la sonda hacia arriba y hacia abajo Movimiento de arco
Dirección de la sonda hacia abajo
Modo de elevación de la sonda Manual
Fuerza de medición 6mN
Probación el radio:25 (carburo cementado) longitud:20 mm de diámetro:2 mm
Ángulo de ascenso hacia arriba75° hacia abajo85°
Velocidad de medición 0.1 mm/s4 mm/s (cualquier velocidad)
Se aplicará el método siguiente:
Max. Alturas de medición 200 mm
Modo de movimiento CNC o manija
Velocidad de movimiento 0.8 mm/s (cualquier velocidad)
Herramientas y accesorios
Plataforma de ajuste bidimensional de precisión El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Plataforma de ajuste del ángulo El eje 360 grados, inclinación: ± 45 grados
De hierro en forma de V 60 mm
Sistema de control de las adquisiciones
Modo de transmisión del sistema USB y LAN
Resolución del sistema /
Modo de control de movimiento Acción CNC o de manivela
Procesamiento de datos
Acercar o alejar Acercar y alejar con la rueda del ratón
Guías Añadir guías a cualquier área del dibujo
Adaptación de los datos cuando la pieza terminada no pueda medirse a la vez, puede dividirse en varias mediciones y finalmente fusionarse
Eliminar puntos anormales manual o automáticamente
Mover el gráfico Arrastre el ratón para moverse libremente dentro de las coordenadas del gráfico
Rotación del gráfico Cualquier rotación del ángulo
- ¿ Qué pasa? Seleccione la región para acercar y alejar
Análisis de calidad del RCP Histograma, distribución normal
Modo de salida del archivo Documento PDF, Excel
Informe de medición editor puede emitir un informe estándar, y el usuario puede editar el informe de acuerdo con el requisito
Parámetros de trabajo
Presión /
Consumo de aire 30 L/min
El poder Se trata de un sistema de transmisión por cable.
Condición de trabajo Temperatura: 10-30°C; Humedad: <85%
No se puede optar
Computadora personal industrial y pantalla 1
Impresora de tamaño A4 de salida 1
Plataforma de ajuste estándar 1
Bloque de apoyo 1
Bola estándar 1

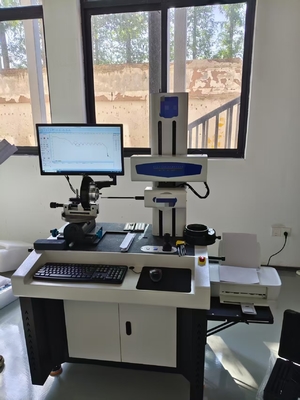

Probador de contorno de superficie de pieza de trabajo con rango de medición de 100 mm y sensor de 30 mm 0 Probador de contorno de superficie de pieza de trabajo con rango de medición de 100 mm y sensor de 30 mm 1 Probador de contorno de superficie de pieza de trabajo con rango de medición de 100 mm y sensor de 30 mm 2 Probador de contorno de superficie de pieza de trabajo con rango de medición de 100 mm y sensor de 30 mm 3 Probador de contorno de superficie de pieza de trabajo con rango de medición de 100 mm y sensor de 30 mm 4
