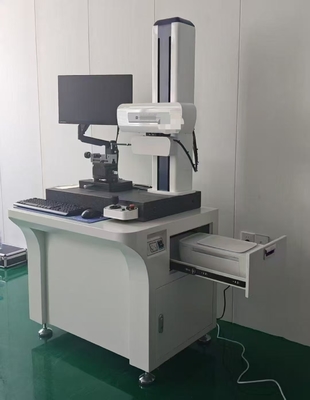

Teste de rugosidad y contorno de alta precisión con sensor digital

Teste de rugosidad y contorno de alta precisión con sensor digital
Teste de rugosidad y contorno de alta precisión con sensor digital Teste de rugosidad y contorno de alta precisión con sensor digital

Ampliación de imagen :  Teste de rugosidad y contorno de alta precisión con sensor digital

Datos del producto:
Place of Origin: China
Nombre de la marca: HUATEC
Certificación: ISO CE GOST
Model Number: SRT-680G
Pago y Envío Términos:
Minimum Order Quantity: 1 set
Packaging Details: Packed in high quality cartons
Delivery Time: 5~10 working days
Payment Terms: L/C,T/T,Western Union,Paypal
Supply Ability: 50 sets per month
Contacto

Teste de rugosidad y contorno de alta precisión con sensor digital

descripción
Product name: Roughness and Contour Tester Angle: Horizontal Angle, vertical angle, cross angle
X axis: 200mm Straightness: 0.6μm /100mm
Resaltar:

Teste digital de rugosidad y contorno

,

Probador de contorno de alta precisión

,

Prueba de rugosidad y contorno no destructiva

Teste de rugosidad y contorno de alta precisión con sensor digital
Especificaciones del producto
Atributo Valor
Nombre del producto Prueba de rugosidad y contorno
Ángulo Ángulo horizontal, ángulo vertical y ángulo transversal
Eje X 200 mm
La rectitud 0.6 μm / 100 mm
Principio de medición
  • Coordenadas cartesianas, contactos del lápiz
  • El tren de guía flotante de aire de alta precisión como punto de medición de la coordenada X
  • Sensor digital de alta precisión para la medición de coordenadas Z
  • Programa de medición basado en computadoras y Windows para el procesamiento de datos
Funciones principales
La medición de las dimensiones:

Distancia horizontal, distancia vertical, distancia lineal, radio y diámetro

Misión del ángulo:

Ángulo horizontal, ángulo vertical y ángulo transversal

Tolerancia de posición:

Paralelismo y perpendicularidad

Forma de tolerancia:

Dirección, corona, perfil de arco circular

Generación auxiliar:

Punto auxiliar, línea auxiliar, círculo auxiliar

Parámetros técnicos
Punto de trabajo Parámetro Resolución
Rango de medición Eje X 200 mm 0.1 μm
La rectitud 0.6 μm / 100 mm - ¿Por qué no?
El sensor Z1 (rango) 40 mm ((sincronización del rango de rugosidad) 0.05 μm
Z2 (altura) Cubierto la columna
Min. agujero interior 30 mm (más pequeño con aguja especial) - ¿ Qué pasa?
Precisión lineal ≤ ± 1 + I0,12HI) μm - ¿Por qué no?
Arco Se aplican las siguientes condiciones: 2 mm
Ángulo Se aplicarán las siguientes medidas: Bloque de ángulo de 60°,90°
El valor residual de ruido ≤ 0,005 μm Se trata de:0.08 mm, velocidad 0,1 mm/s
Configuración principal
Nombre de la parte Nombre del proyecto
Parte mecánica Estacionamiento de instrumentos x1, mesa de granito: 1
El sistema de control de las emisiones de gases de efecto invernadero debe estar equipado con un sistema de control de las emisiones de gases de efecto invernadero.
Columna vertical derecha: 1
Plataforma de ajuste Dispositivo de ajuste horizontal, Dispositivo de ajuste de rotación, Sistema de sujeción de boca plana
Medidor de calibración 1 juego (instrumentos estándar)
Estilos y sondas F3*24mm R0.025mm lápiz: 2pcs, Φ3*24mm con punta de pendiente de R0.025mm: 2pcs
Estilos de rugosidad: Φ3*24 mm con R5μm Sonda de aguja: 1pcs
La barra de medición de fibra de carbono: Φ8*150 mm Proba: 1pc
Parte eléctrica Sistema de control eléctrico:1, Computadora 1, HP Impresora de inyección de tinta 1, Software:1
Principales aspectos técnicos
  • No es necesario cambiar sensores y agujas
  • Análisis simultáneo de la rugosidad y del profilómetro
  • El eje X adopta guías lineales de fricción para una alta precisión
  • El eje Z1 utiliza un sensor digital importado con una excelente linealidad
  • Sustitución sencilla del lápiz con instalación única
  • Software bilingüe (chino/inglés)
  • Soporta sistemas WinXP, Win7
  • Soporte para anotaciones y formato DXF compatibles con CAD
  • Reconocimiento automático de rasgos y control del lápiz
Teste de rugosidad y contorno de alta precisión con sensor digital 0
Las dimensiones del equipo
Producto Envasado Wt.kg M3 de CBM
Lx - ¿ Qué? - ¿ Qué? Wt (kg) Lx - ¿ Qué? - ¿ Qué? Wt (kg)
1400 725 1740 270 960 960 1950 50 300 0.88
Requisitos de uso

Potencia: AC 220V ± 10% 50Hz

Requisitos del entorno: (T):10 ∼30°C, (RH): <85%, sin vibraciones obvias, puesta a tierra independiente

Instalación y aceptación
Instalación y formación:
  1. El proveedor es responsable de la instalación y pruebas en el sitio del usuario.
  2. Formación integral en teoría, operación y mantenimiento
Aceptación:
  1. De acuerdo con el procedimiento nacional de verificación y el acuerdo técnico contractual
  2. Verificación completa de la lista de suministro

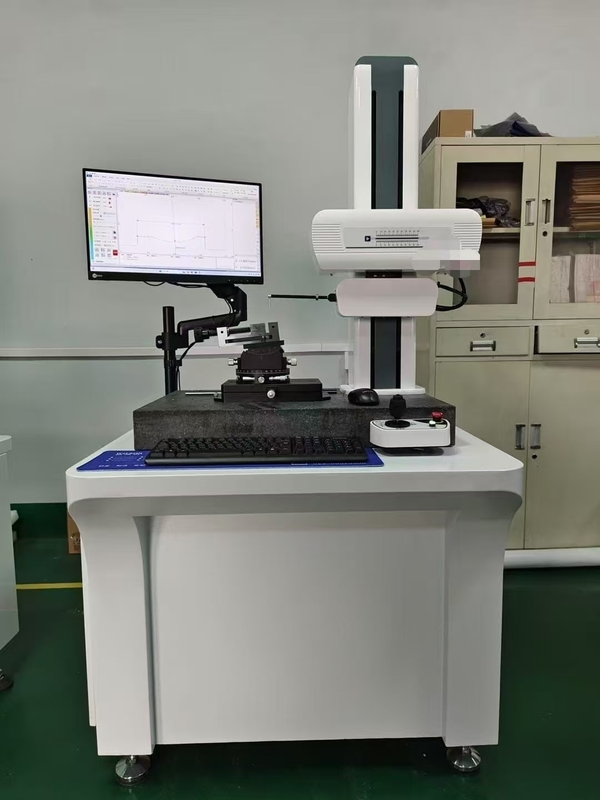

Prueba de fotos de referencia
Teste de rugosidad y contorno de alta precisión con sensor digital 1
Teste de rugosidad y contorno de alta precisión con sensor digital 2
Teste de rugosidad y contorno de alta precisión con sensor digital 3
Teste de rugosidad y contorno de alta precisión con sensor digital 4
