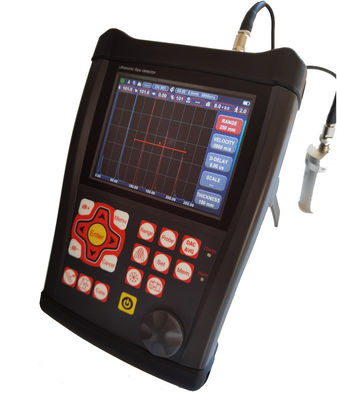

FD630 Detector de soldadura por ultrasonido portátil con análisis DAC TCG DGS TOFD

FD630 Detector de soldadura por ultrasonido portátil con análisis DAC TCG DGS TOFD
FD630 Detector de soldadura por ultrasonido portátil con análisis DAC TCG DGS TOFD FD630 Detector de soldadura por ultrasonido portátil con análisis DAC TCG DGS TOFD

Ampliación de imagen :  FD630 Detector de soldadura por ultrasonido portátil con análisis DAC TCG DGS TOFD

Datos del producto:
Place of Origin: China
Nombre de la marca: HUATEC
Certificación: CE
Model Number: FD630
Pago y Envío Términos:
Minimum Order Quantity: 1 pc
Precio: USD4025/set - USD4550/set
Packaging Details: Carton packing box
Delivery Time: 10-15 working days after receipt of your payment
Payment Terms: T/T,Paypal
Supply Ability: 5sets/Month
Contacto

FD630 Detector de soldadura por ultrasonido portátil con análisis DAC TCG DGS TOFD

descripción
Thickness Measuring range: 0.15mm–15000mm(5920m/s) Material Velocity: 100～20000 m/s
Pulse Repetition Frequency: 10-10000Hz Dynamic range: ≥38dB
Display Delay: -20 to 3400 µs Power Requirements: AC Mains 100-240 VAC, 50-60 Hz
Resaltar:

detector de soldadura por ultrasonidos portátil

,

detector de soldadura con DAC TCG

,

Equipo de análisis de TOFD por ultrasonidos

Funciones de análisis FD630 DAC/TCG/DGS/TOFD Detector portátil de verificación de soldaduras por ultrasonido
Especificaciones clave
Atributo Valor
Rango de medición de espesor 0.15mm–15000mm (5920m/s)
Velocidad del material 100～20000 m/s
Frecuencia de repetición de pulsos 10-10000Hz
Rango dinámico ≥38dB
Retardo de visualización -20 a 3400 µs
Requisitos de alimentación Red eléctrica de CA 100-240 VCA, 50-60 Hz
Características del producto
  • Diálogo interactivo fácil de usar que ayuda en operaciones como calibración, creación de curvas, etc.

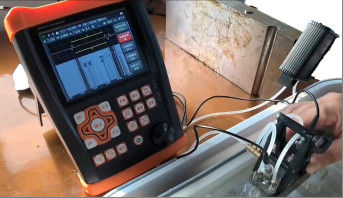

  • Modo TOFD, detección TOFD,altamente eficientey de bajo costo.
  • Todas las herramientas que necesita: DAC, AVG, TCG, Bscan en color, AWS, diagrama de soldadura, etc.
  • Frecuencia de repetición de pulsos: ajuste preciso de 10-10000Hz, escaneo de alta velocidad, sin omisiones.
  • Alta relación señal/ruido, eco claro y estable, diseño anti-ruido, perfecto para condiciones de trabajo difíciles.
  • AD de 12 dígitos, el muestreo de alta velocidad conduce a un mejor diagrama de eco con todos los detalles. Sensible y puede detectar incluso pequeñas imperfecciones.
  • Modo de prueba de espesor, Rango de medición: 0,15 mm - 15000 mm (5920 m/s), Resolución de medición: 0,001 mm.
  • Informes de análisis de sonda generados automáticamente.
  • Grabación de video de detección de fallas. Almacenamiento de datos USB ilimitado, salida de informes PDF.
  • Conexión Bluetooth a un dispositivo móvil para generar e imprimir informes de detección en el sitio.
  • Estándar IP65. Carcasa de aleación + gel de sílice, a prueba de agua y polvo, sólida y duradera. El soporte de amortiguación hace que se mantenga en cualquier ángulo.
  • La batería dura 15 horas con una carga. Cada batería tiene su propio control de carga, por lo que con dos baterías puede funcionar las 24 horas.
Especificaciones técnicas
Rango: 0-15000 mm, a velocidad del acero
Velocidad del material: 100～20000 m/s
Frecuencia de repetición de pulsos: 10-10000Hz
Rango dinámico: ≥38dB
Linealidad: Horizontal: +/-0,2% FSW, Vertical: 0,25% FSH
Precisión del amplificador: +/-1 dB
Potencia de resolución: >40dB (5P14)
Restos de sensibilidad: >66dB
Rechazo (supresión): 0 a 80% de la altura total de la pantalla
500 configuraciones de independencia, cualquier criterio se puede ingresar libremente
Gran memoria de 1000 gráficos A
Modos de prueba: eco de pulso, doble elemento y transmisión directa
Tipos de sonda: recta simple, angular simple, doble recta, doble angular
Monitores de puerta: dos puertas independientes controlables en todo el rango de barrido
Unidades: Pulgadas o milímetros
Retardo de visualización: -20 a 3400 µs
Retardo de sonda/Desplazamiento cero: 0 a 99,99 µs
Paquete de batería recargable de iones de litio interno con una capacidad nominal de 7,2 V a 8000 mAh
15 horas de tiempo de funcionamiento nominal según el brillo de la pantalla
4 horas de tiempo de recarga típico
Dimensiones: 260×175×60 (mm)
Peso: 1,2 kg
Temperatura de funcionamiento: -10℃ a 50℃
Temperatura de almacenamiento: -30℃ a 50℃
Funciones avanzadas
  • Visualización automatizada de la ubicación precisa de la falla (profundidad d, nivel p, distancia s, amplitud, sz dB, ф)
  • Dimensionamiento de fallas: dimensionamiento automático de fallas utilizando AVG/AVG o DAC, acelera la presentación de informes de aceptación o rechazo de defectos
  • Calibración automatizada del punto cero del transductor, ángulos, borde frontal y velocidad del material
  • Conveniente para crear y usar DAC y AVG para evaluar el eco, la curva se puede modificar y compensar
  • Conectando la unidad U-disk, la unidad puede obtener memoria ilimitada, salida de informes PDF y sistema de actualización
  • Creación automatizada de video del proceso de prueba y reproducción; use upan, la duración del video es ilimitada
  • Bscan en color, TOFD, diagrama de soldadura
  • 15 estándares incluidos en la unidad
  • Conexión Bluetooth a un dispositivo móvil para generar e imprimir informes de detección en el sitio
  • Cumple con AWS D1.1
  • Función de corrección de superficie curva
  • Función de medición de altura de grieta
  • Ampliar la puerta: extensión del rango de la puerta en todo el ancho de la pantalla
  • Función de ganancia automática
  • Envolvente: visualización simultánea de la exploración A en vivo a una velocidad de actualización de 60 Hz y envolvente de la visualización de la exploración A
  • Retención de pico: compare las formas de onda de pico congeladas con las exploraciones A en vivo para interpretar fácilmente los resultados de la prueba
  • Congelación de escaneo: la congelación de la pantalla retiene los datos de la forma de onda y la trayectoria del sonido
  • Alarma: pitido y LED
  • Reloj en tiempo real
  • Llenar eco, marcar captura, color de eco dentro de la puerta
Paquete de instrumentos base
  • Detector portátil de fallas por ultrasonido
  • Transductor de haz recto (2,5 MHz, Φ20)
  • Transductor de haz angular (4 MHz, 8 mm×9 mm, 60°)
  • Cable de interconexión para el transductor (Q9-C5, o C9-C5 opcional)
  • Paquete de batería recargable de iones de litio, 7,8 amperios hora
  • Unidad de fuente de alimentación/cargador
  • Manual de funcionamiento en inglés
  • Software de la aplicación
  • Correa
