Nuevo Tipo con Escaneo A/B Medidor de Espesor Ultrasónico Digital Portátil de Alta Precisión

Nuevo tipo de medidor de espesor ultrasónico digital de alta precisión portátil con escaneo A/B

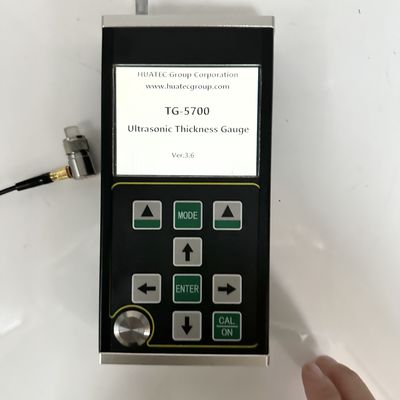

TG-5700 es un nuevo tipo de medidor de espesor ultrasónico digital de alta precisión portátil con escaneo A/B. Adopta el principio de medición de espesor ultrasónico basado en la reflexión de pulsos. Es adecuado para la medición del espesor de materiales que pueden hacer que la onda ultrasónica se propague en él a una velocidad constante y obtener la reflexión de su parte posterior. La resolución de medición es de 0,001 mm y el rango de medición es tan delgado como 0,15 mm (acero).

Este producto puede medir con precisión placas y piezas procesadas. Por otro lado, puede monitorear el grado de adelgazamiento de tuberías y recipientes a presión en equipos de producción después de la corrosión durante el uso. Se puede utilizar en petróleo, industria química, metalurgia, construcción naval, aeroespacial, energía y otros campos.

Este producto cumple con las siguientes normas: Especificación de calibración para medidor de espesor ultrasónico (JJF 1126-2004).

●Este producto tiene modo de escaneo A, modo de escaneo B y modo de visualización numérica;

● El rango de medición es amplio, y se adopta la tecnología única de "eco múltiple" para realizar la medición de piezas ultra delgadas, con un espesor de medición mínimo de 0,15 mm (acero);

● Este producto puede medir el espesor con alta precisión, y la resolución de medición máxima puede alcanzar 0,001 mm; La resolución de repetición puede alcanzar ± 0,002 mm;

● Tiene las funciones de penetración de recubrimiento y medición de eco a eco, que se utiliza para medir materiales con capa de pintura y recubrimiento en la superficie;

● Múltiples modos de medición: los modos mb-e, E-E y me-e cumplen con la medición de piezas de trabajo gruesas convencionales; El modo delgado realiza la medición de piezas delgadas;

● Los modos numéricos incluyen: modo de valor de espesor convencional, modo de diferencia / tasa de reducción y modo de valor máximo;

● Dos modos de ganancia: ganancia automática / ganancia manual;

● Se pueden configurar el apagado manual y el apagado automático, con función de ahorro de energía;

● Admite una variedad de sondas, incluida la sonda de doble cristal y la sonda de cristal único, y admite sondas de alta frecuencia de hasta 20 MHz;

● Admite almacenamiento masivo y puede almacenar 100000 valores de espesor, 500 grupos de formas de onda de escaneo A y 500 grupos de formas de onda de escaneo B al mismo tiempo;

● Pantalla TFT-LCD a color de 3,5 pulgadas con alta definición (QVGA) de 320x240;

● Tiene una variedad de métodos de calibración, admite calibración de un punto, calibración de múltiples puntos y modos de calibración manual, y puede calibrar la velocidad del sonido y la posición cero de la sonda al mismo tiempo; Admite la corrección de la trayectoria en V de la sonda de doble cristal.

● Admite la conversión del sistema métrico y británico; Puede cambiar entre unidades de milímetros y pulgadas;

● Admite la visualización en inglés.

Es adecuado para medir el espesor de metales (como acero, hierro fundido, aluminio, cobre, etc.), plásticos, cerámicas, vidrio, resina, fibra de vidrio y otros buenos conductores ultrasónicos.

El principio de la medición de espesor ultrasónico es similar al de la medición de ondas de luz. El pulso ultrasónico emitido por la sonda llega al objeto medido y se propaga en el objeto. Cuando llega a la interfaz del material, se refleja de vuelta a la sonda. El espesor del material medido se determina midiendo con precisión el tiempo de propagación ultrasónica en el material.

* Nota: la empresa se reserva el derecho de realizar modificaciones técnicas sin previo aviso.

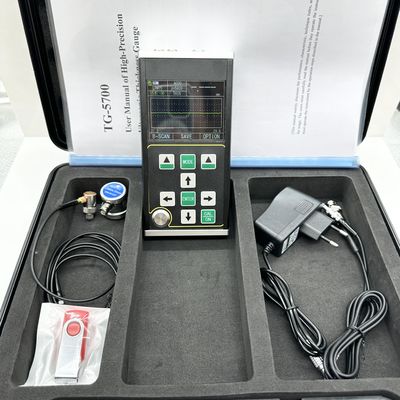

Unidad principal TG-5700 1pc
Transductor de elemento único de 2,5 M Φ20, rango de prueba 4-1800 mm 1pc
Botella de acoplante 1pc
Estuche de transporte 1pc
Manual de instrucciones 1pc

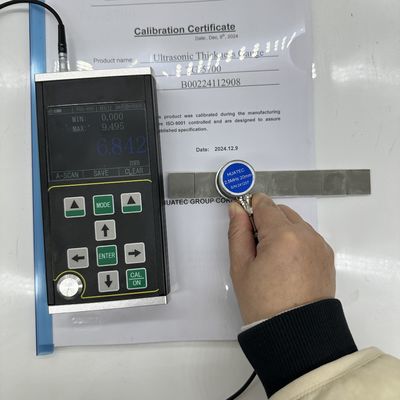

Certificado de calibración 1pc

Accesorios opcionales

Varias sondas con diferente frecuencia, sonda única de 8 mm/10 mm/12 mm y sondas de espesor ultrasónico TR

Varios bloques de cuña escalonados

Software de datos de PC

Embalaje

Embalaje: paquete de exportación estándar, cantón
