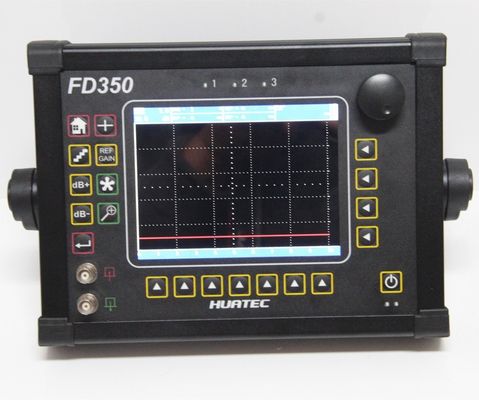

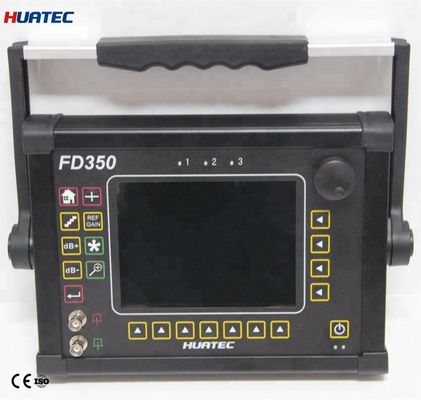

Detector de fallas ultrasónico digital de calibración automatizada, ganancia automatizada, frecuencia 0.2~20 MHz
Información del producto:
·Calibración automatizada, ganancia automatizada
·Creación automática de video del proceso de prueba y reproducción
·AWS D1.1, DAC/TCG, JIS DAC/TCG, AVG, DGS, barrido A y barrido B
·Captura de alta velocidad y muy bajo ruido
·Carcasa de metal sólido (IP65)
·Visualización de alto contraste de la forma de onda desde brillante
·Software de PC potente y los informes se pueden exportar a Excel
·Tamaño pequeño, modelo ligero
Índice técnico principal:
| FUNCIONES |
PARÁMETROS |
| Frecuencia |
0.2 – 20 MHz |
| Rango de detección |
0 - 10000 mm |
| Velocidad del sonido |
100 – 20000 m/s |
| Métodos de trabajo |
Eco de pulso, doble y transmisión directa |
| Desplazamiento de pulso |
-5 a 3400 μs en acero (dependiente del rango) |
| Punto cero de la sonda |
0 – 100 μs |
| Ajuste de ganancia |
(0-110) dB, Paso: 0.2, 0.5, 1.0, 2.0, 6.0, 12.0, definible por el usuario (0-24) y bloqueado |
| Error lineal vertical |
≤3% |
| Error lineal horizontal |
≤0.1% |
| Rango dinámico |
≥40dB |
| Exceso de sensibilidad |
≥60dB (profundidad de 200 mm, agujero de fondo plano Ф2) |
| Comunicaciones |
Conexión con la computadora a través de RS232 o USB |
| El aullido eléctrico promedio |
≤20% |
| LCD TFT a color |
5.25” x 3.875” (133 x 98 mm), 640 x 480 píxeles VGA, color |
| Alarma de puerta |
Alarma sonora de entrada de onda / pérdida de onda, ancho, altura, ubicación, ajuste continuo |
| Tiempo de funcionamiento de la batería |
7 horas |
| Temperatura de trabajo |
-10℃～60℃ |
| Energía |
220VAC, 110VDC |
| Tamaño de la apariencia |
11.9” Ancho x 9.9” Alto x 2” Profundidad (302 x 251 x 51 mm) |
| Peso neto |
5.5 lbs. (2.5 kg) Batería de iones de litio; 4.8 lbs. (2.2 kg) sin batería |
Entrega estándar:
Unidad principal del detector de fallas ultrasónico portátil
Manual de operación
Sonda de haz recto
Sonda de ángulo (60 grados)
Cable de sonda
CD de software para PC
Cable de PC serie
Adaptador/cargador de CA
Estuche de transporte
Accesorios adicionales:
Sonda recta (5MHZ-ф20)
Sonda recta (2.5MHZ-ф20)
Sonda recta (2.25MHZ-ф20)
Sonda recta (1MHZ-ф20)
Sonda angular (4MHZ-45 grados, 8*9mm)
Sonda angular (4MHZ-60 grados, 8*9mm)
Sonda angular (4MHZ-70 grados, 8*9mm)
Sonda angular (4MHZ-80 grados, 8*9mm)
Sonda angular (2MHZ-45 grados, 8*9mm)
Sonda angular (2MHZ-60 grados, 8*9mm)
Sonda angular (2MHZ-70 grados, 8*9mm)
Sonda angular (2MHZ-80 grados, 8*9mm)
Sonda T/R (5MHz-ф20mm, enfoque 15mm)
Sonda T/R (2.5MHz-ф20mm, enfoque 15mm)
Cable de conexión a la sonda (BNC-BNC)
Cable de conexión a la sonda (BNC-Lemo 00)
Cable de conexión a la sonda (Lemo 01-BNC)
Cable de conexión a la sonda (Lemo 01-Lemo 00)
Batería de iones de litio
Adaptador de corriente (4A/9V)
Cable de alimentación
Estuche de cuero
Bloque de prueba V1
Bloque de prueba V2
Bloques de prueba DAC, ASME, etc.
