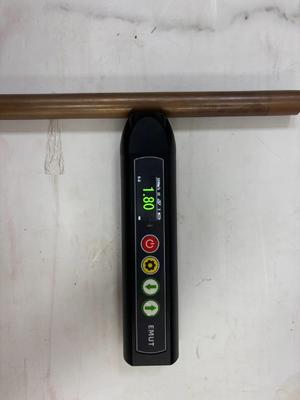

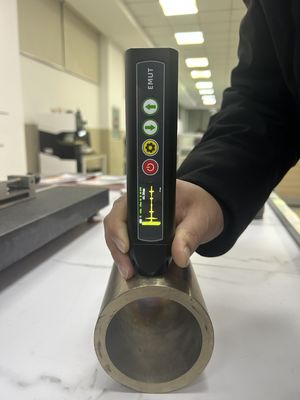

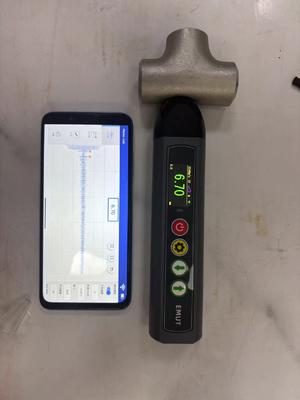

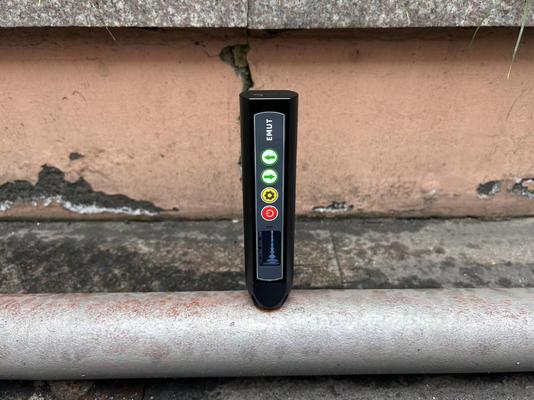

Medidor de espesor ultrasónico electromagnético sin contacto tipo bolígrafo de bolsillo y sin agente acoplante
Introducción general
El instrumento adopta el principio de ultrasonido electromagnético, y no es necesario pulir la superficie de la pieza de trabajo durante el proceso de detección, ni se requiere agente acoplante
La sonda y el host están integrados, y la sonda puede ser reemplazada
Tipos de sonda configurables: sonda de temperatura normal: ≤ 120 ℃, 4MHz, utilizada principalmente para detectar materiales de grano fino, como acero de bajo carbono, aluminio, etc., con una distancia máxima de elevación de 4 mm, sonda de alta temperatura: ≤ 800 ℃, 4MHz, utilizada principalmente para medir materiales ferromagnéticos de grano fino, como acero de bajo carbono, con una distancia máxima de elevación de 2 mm
Efecto de elevación: (la distancia real de elevación está relacionada con las propiedades del material y los grados), la película antioxidante, los depósitos de sal o cualquier otro recubrimiento aislante (aceite, barniz, porcelana, plástico, etc.) se pueden utilizar como espacio de funcionamiento
# Se permiten capas de corrosión y la medición se puede mejorar con un aumento máximo de distancia de 3 mm
# El diámetro mínimo (curvatura) de la pieza de trabajo que se puede detectar es de 8 mm
# El ángulo máximo de inclinación de la sonda: 25°
# Método de excitación de la sonda: imán de agua
# Tipo de onda sonora: onda de corte
Características
# Tipo bolígrafo de bolsillo, sin agente acoplante y medidor de espesor sin contacto
# Diseño de ingeniería del cuerpo humano, estructura compacta, volumen súper pequeño, fácil de transportar, operación manual, fuerte absorción magnética, mejora las condiciones de fatiga
# Medición precisa del espesor, puede pasar a través del recubrimiento, soporte de programa de algoritmo profesional, no necesita agente acoplante, no necesita pulir la superficie de la pieza de trabajo, permite la pintura de la superficie detectada y la capa de envoltura, permite la superficie irregular de la pieza de trabajo
# La velocidad del sonido de múltiples materiales se puede prealmacenar en el instrumento, y la velocidad del sonido del material se puede agregar y eliminar dinámicamente al mismo tiempo. La calibración de la velocidad del sonido aumenta la función de compensación de temperatura y mejora eficazmente la precisión de la medición
Parámetro técnico
| Rango de medición |
1.5~240mm |
| Espacio de elevación |
0~3mm |
| Ganancia de recepción |
≤ 100dB |
| Frecuencia de funcionamiento |
4MHz |
| Temperatura ambiente |
-20°C a +50°C |
| Compensación de velocidad del sonido a alta temperatura |
compensación automática |
| Rango de temperatura |
-150~800℃(se puede personalizar una temperatura más alta) |
| Resolución |
0.01mm |
| Rango ajustable de velocidad del sonido |
1000~9999m/s |
| Tiempo de trabajo continuo |
3h |
| Tamaño |
151*76*35mm |
| Peso |
220g |
| Modo de excitación |
imán permanente |
| Rango de error |
≤10mm, error ±0.05mm (> 10 mm + / - 0.01 + H / 200) mm (H es el espesor de la pieza de trabajo) |
| Fuente de alimentación |
batería recargable de litio |
Tipo de sonda: sonda de temperatura ambiente estándar, sonda de alta temperatura, alta frecuencia opcional, sonda de baja frecuencia de alta temperatura, sonda de escaneo B
Entrega estándar
Medidor de espesor ultrasónico electromagnético TG-14
Sonda de temperatura normal
Manual de instrucciones
Certificado de calibración
Estuche de transporte
Accesorios opcionales
Alta temperatura
Sonda de alta frecuencia
Sonda de baja frecuencia de alta temperatura
Sonda de escaneo B
