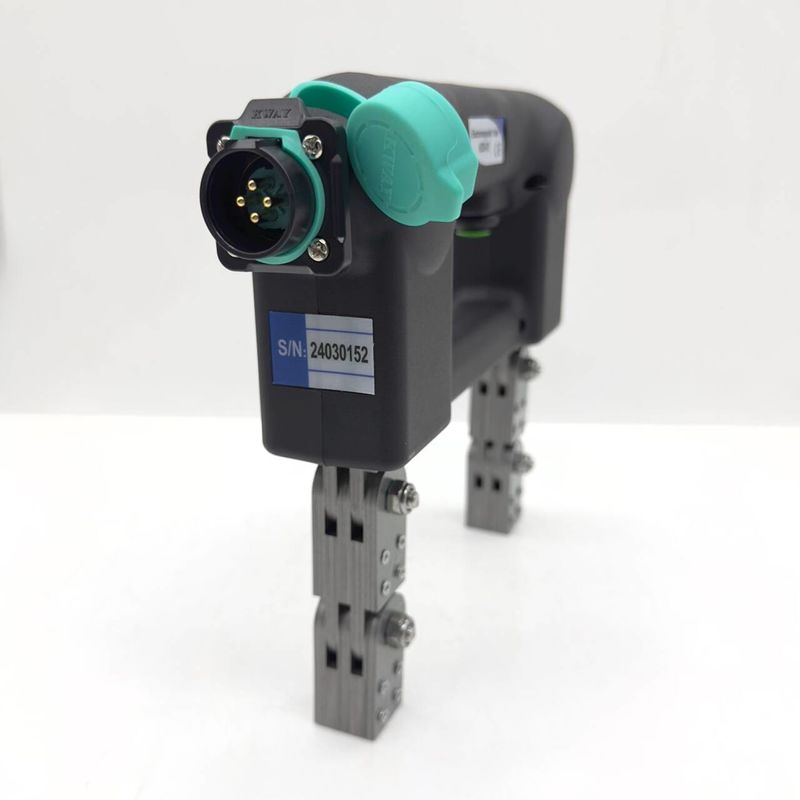

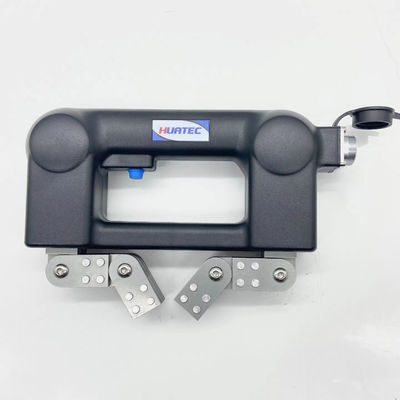

Magnaflux AC Electromagnetic Yoke HCDX-Y2
El HCDX-Y2 es un yugo electromagnético de CA, diseñado ergonómicamente para mejorar la productividad. El yugo genera un fuerte campo magnético de CA para la detección de indicaciones superficiales durante las pruebas de partículas magnéticas.
Ligero con un agarre y gatillo ergonómicos, el HCDX-Y2 está diseñado para las exigencias rigurosas de la inspección en campo. Con un diseño de cuerpo con piezas de repuesto reemplazables, interruptor de gatillo aislado,cable de alimentación,placa base,lámpara de luz UV y blanca y patas, todo puede ser reemplazado por el usuario, el HCDX-Y2 es fácilmente reparable sin detener el trabajo.
Un accesorio LED súper brillante está disponible como un artículo opcional para ayudar a iluminar el área de inspección mientras se magnetiza simultáneamente la pieza. También están disponibles kits todo en uno, que incluyen polvos magnéticos rojo y gris, un marcador de pintura amarillo y un paño de limpieza, para un kit de inspección completo en un estuche de transporte conveniente.
BENEFICIOS
Aumente la productividad del inspector y reduzca la fatiga física
• Menos tensión en el brazo, fatiga de la muñeca y estrés físico ayudan a los operadores a hacer más debido al diseño ligero y ergonómico.
• Posicione fácilmente el yugo en cualquier dirección con componentes electrónicos ligeros, de alta resistencia y potentes.
Mantenga las herramientas en servicio con un diseño construido para durar
• Los cables y los gatillos se pueden reemplazar fácilmente, por lo que el trabajo no se detiene y las herramientas no se desechan debido a daños accidentales.
• Evite el polvo y los daños peligrosos por agua con una carcasa sellada con junta tórica IP54.
CARACTERÍSTICAS
• Diseño ergonómico y ligero
• La carcasa sellada IP54 resiste el polvo y el agua
• Cable de alimentación intercambiable en campo
• Interruptor de gatillo aislado y reemplazable
• Protectores de acero para la protección de las patas
• Supera las especificaciones de elevación de ASTM
• Estuche de transporte conveniente suministrado con todos los envíos de yugos
• La luz de yugo UV y blanca LED opcional dura más y es más intensa en comparación con las bombillas tradicionales
• Dos modos de suministro de energía son opcionales:
l Suministro de energía de CA monofásico de 110 V/220 V/240 V (modo de enchufe directo);
l Fuente de alimentación de magnetización de CC (paquete de baterías de CC con pantalla de visualización digital)
• El paquete de cintura especial opcional puede transportar batería de alimentación magnetizada, suspensión magnética, agente de contraste, etc.
Índice de parámetros
|
Modelo
Artículos
|
HCDX-Y2
|
HCDX-Y9
|
|
Requisitos eléctricos
|
CA 110-115 V 50/60 Hz
CA 220-230 V 50/60 Hz
CA 240 V 50/60 Hz
|
|
Forma de onda
|
CA
|
|
Intensidad del campo tangencial
|
> 2 kA/m en el punto medio entre las patas/polos
|
|
Temperatura de funcionamiento
|
-10～+40℃
|
|
Ciclo de trabajo
|
50%, el tiempo máximo de encendido es de 90 segundos
|
|
Protección de ingreso (IEC 60259)
|
IP54
|
|
Humedad relativa
|
<80%
|
|
Sensibilidad
|
ASTM E1444-05, ASME 2007 número de página V
|
|
Paquete de energía de CC
|
X
|
●
|
|
Corriente de trabajo CA
|
|
|
Corriente de trabajo CC
|
X
|
CC 1.5A
|
|
Tiempo de carga de la batería
|
X
|
3horas
|
|
Tiempo de trabajo de la batería
|
X
|
6h
|
|
Extensión de pata/polo
|
0~220 mm
|
|
Tamaño de la pata
|
22*22 mm
|
|
Longitud del cable de alimentación
|
3M
|
|
Fuerza de elevación
|
A C
|
≥7.1 kg (69 N)
|
|
D C
|
≥22.2 kg (216 N)
|
|
Peso
|
|
|
|
|
|
|
Nota:“X”no incluido, “●”incluido
APLICACIONES
Ubicación de defectos: Superficie Ideal para:
• Pruebas de campo
• Áreas de difícil acceso
• Inspecciones puntuales, de soldadura y en servicio Ejemplos de defectos:
• Costuras
• Desgarros
• Grietas de contracción
• Grietas de enfriamiento
• Grietas de fatiga
CUMPLIMIENTO DE ESPECIFICACIONES
JB/T7411-2012
ASTM E1444-05
ASTM E709
EN10228-1:1999
ISO 9934
ASTM E 3024
