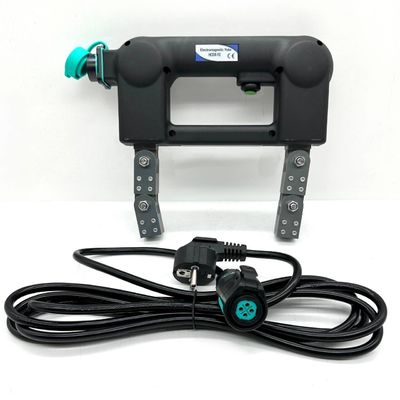

HCDX-Y2 de 110 V CA para pruebas de partículas magnéticas con yugo
El HCDX-Y2 es un yugo electromagnético de CA, ergonómicoómicodiseñado para mejorar la productividad. El yugo genera un fuerte campo magnético de CA para la detección de indicaciones superficiales durante las pruebas de partículas magnéticas.

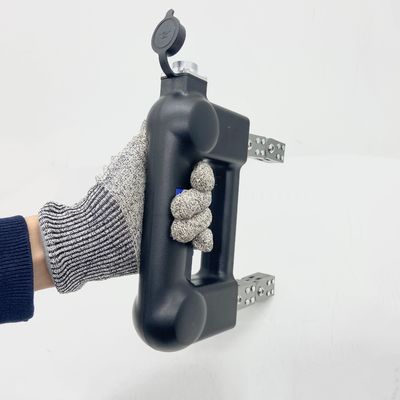

Ligero con un agarre y gatillo ergonómicos, el HCDX-Y2 está diseñado para las exigencias de las inspecciones de campo. Con un diseño de cuerpo con piezas de repuesto reemplazables, interruptor de gatillo aislado,cable de alimentación,placa base,lámpara de luz UV y blanca y patas, todo puede ser reemplazado por el usuario, el HCDX-Y2 es fácilmente reparable sin detener el trabajo.
Un accesorio LED súper brillante está disponible como un artículo opcional para ayudar a iluminar el área de inspección mientras se magnetiza la pieza simultáneamente. También están disponibles kits todo en uno, que incluyen polvos magnéticos rojo y gris, un marcador de pintura amarillo y un paño de limpieza, para un kit de inspección completo en un estuche de transporte conveniente.
CUMPLIMIENTO DE ESPECIFICACIONES
JB/T7411-2012
ASTM E1444-05
ASTM E709
EN10228-1:1999
ISO 9934
ASTM E 3024
Índice de parámetros
|
Modelo
Artículos
|
HCDX-Y2
|
HCDX-Y9
|
|
Requisitos eléctricos
|
CA 110-115 V 50/60 Hz
CA 220-230 V 50/60 Hz
CA 240 V 50/60 Hz
|
|
Forma de onda
|
CA
|
|
Intensidad del campo tangencial
|
> 2 kA/m en el punto medio entre las patas/polos
|
|
Temperatura de funcionamiento
|
-10～+40℃
|
|
Ciclo de trabajo
|
50 %, el tiempo máximo de encendido es de 90 segundos
|
|
Protección de ingreso (IEC 60259)
|
IP54
|
|
Humedad relativa
|
<80%
|
|
Sensibilidad
|
ASTM E1444-05, ASME 2007 número de página V
|
|
Paquete de alimentación de CC
|
X
|
●
|
|
Corriente de trabajo CA
|
|
|
Corriente de trabajo CC
|
X
|
CC 1,5 A
|
|
Tiempo de carga de la batería
|
X
|
3horas
|
|
Tiempo de funcionamiento de la batería
|
X
|
6 h
|
|
Extensión de pata/polo
|
0~220 mm
|
|
Tamaño de la pata
|
22*22 mm
|
|
Longitud del cable de alimentación
|
3M
|
|
Fuerza de elevación
|
A C
|
≥7,1 kg (69 N)
|
|
D C
|
≥22,2 kg (216 N)
|
|
Peso
|
|
|
|
|
|
|
Nota:“X”no incluido, “●”incluido
CARACTERÍSTICAS
• Diseño ergonómico y ligero
• La carcasa sellada IP54 resiste el polvo y el agua

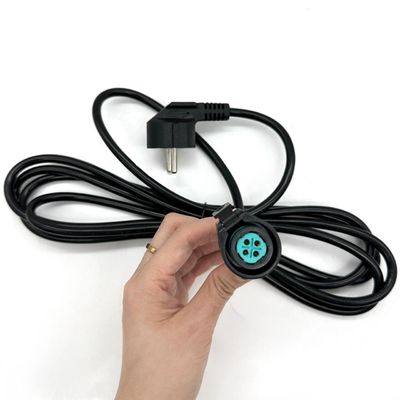

• Cable de alimentación intercambiable en campo
• Interruptor de gatillo aislado y reemplazable
• Protectores de acero para la protección de las patas
• Supera las especificaciones de elevación de ASTM
• Estuche de transporte conveniente suministrado con todos los envíos de yugos
• La luz UV y blanca LED opcional del yugo dura más y es más intensa en comparación con las bombillas tradicionales
• Dos modos de suministro de energía son opcionales:
l Suministro de energía de CA monofásico de 110 V/220 V/240 V (modo de enchufe directo);
l Suministro de energía de magnetización de CC (paquete de batería de CC con pantalla digital)
• La riñonera especial opcional puede transportar la batería de energía magnetizada, la suspensión magnética, el agente de contraste, etc.
APLICACIONES
Ubicación de defectos: Superficie Ideal para:
• Pruebas de campo
• Áreas de difícil acceso
• Inspecciones puntuales, de soldadura y en servicio Ejemplos de defectos:
• Costuras
• Desgarros
• Grietas por contracción
• Grietas por temple
• Grietas por fatiga

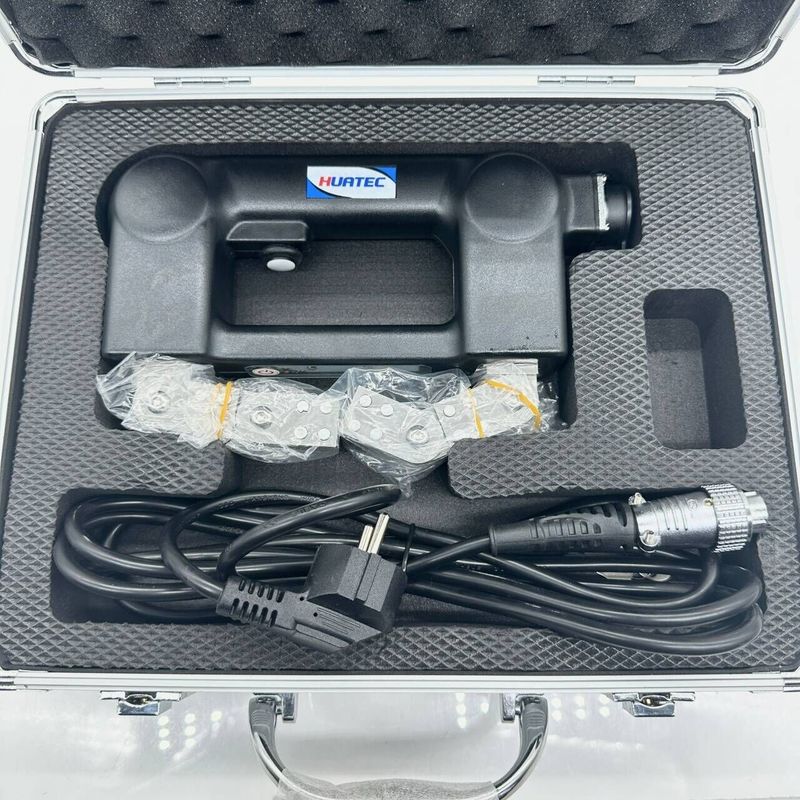

Paquete estándar
HCDX-Y2
Yugo
Cable de alimentación
Certificado de calibración
Tarjeta de garantía
Estuche de transporte
HCDX-Y9
Yugo
Cable de alimentación
Certificado de calibración
Tarjeta de garantía
Estuche de transporte
Paquete de batería de CC
Cargador de batería de CC
Cable de alimentación de batería de CC
Bolsa de batería de CC
Estuche de transporte
