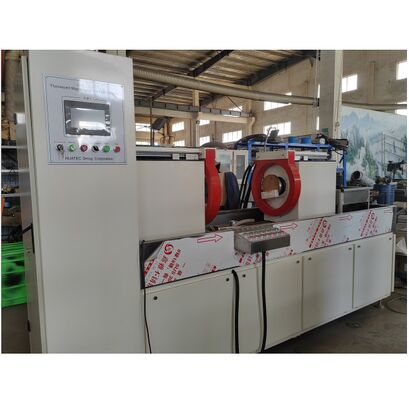

Máquina de detección de fallas de partículas magnéticas fluorescentesHMP-8000
1Principio de trabajo
La detección de partículas magnéticas utiliza la interacción entre el campo magnético de fuga y el polvo magnético en el defecto de la pieza de trabajo.Se aprovecha la diferencia entre los defectos superficiales y los defectos cercanos a la superficie de los productos de hierro y acero (como las grietas).El campo magnético de estos materiales se distorsionará después de la magnetización en el lugar discontinuo de estos materiales.que forman parte de la fuga de flujo magnético y que producen un campo de fuga magnéticaAsí, atrayendo el polvo magnético para formar la acumulación de polvo magnético en el defecto - rastro magnético, en condiciones de iluminación adecuadas, mostrando la ubicación y la forma del defecto
2.Utilización
La máquina de detección de fallas de partículas magnéticas fluorescentes se utiliza para detectar la superficie y la superficie cercana de la pieza de trabajo ferromagnética (como: engranaje, anillo de engranaje, eje de engranaje, etc.) debido a la forja, apagado,la molienda, fatiga causada por grietas y inclusión de escamas y otros defectos finos.
3.Parámetro técnico
Rango de detección:Diámetro del engranaje ≤ 700 mm,altura≤410 mmEl artículo 2, apartado 1
Diámetro del eje ≤ 300 mm,Duración¿Qué es esto?Las demás:
Espaciado entre electrodos:0~410 mm(ajustable)
Corriente de circunferencia:AC 0~8000A Valor efectivo(Con controlador de fase de interrupción)
Potencial magnético longitudinal:AC 0~18000AT Valor efectivo(Con controlador de fase de interrupción)
Método de detección:detección de partículas magnéticas fluorescentes
Modo de magnetización:Magnetismo de circunferencia, magnetismo longitudinal, magnetismo compuesto
Modo de sujeción:sujetador neumático
Efecto de desmagnetismo:Remanencia inferior a 0,3 mT
Sensibilidad de detección:Se mostrará claramente la película de ensayo estándar A1 (15/50)
Fuente de alimentación:de tres fases y cinco alambres AC 380V 50Hz
4.Marca principal y proveedor de piezas eléctricas
Todos los componentes y componentes de los equipos son productos importados o nacionales de marca famosa, los productos caseros han pasado la prueba de calidad.
|
- No, no lo sé.
|
Nombre
|
Marca del producto
|
- ¿ Qué?cantidad
|
Unidad
|
|
01
|
Aplicación de las normas de seguridad
|
Las demás
|
1
|
SET
|
|
02
|
Disjuntores en miniatura
|
Las demás
|
1
|
SET
|
|
03
|
Contactor de CA
|
Las demás
|
1
|
SET
|
|
04
|
PLC (computador de control de velocidad)
|
El nombre de OMRON
|
1
|
SET
|
|
05
|
Pantalla táctil
|
- ¿Qué es eso?
|
1
|
SET
|
|
06
|
Elementos neumáticos
|
Las demás
|
1
|
SET
|
|
07
|
Tabla de disparo del tiristor
|
Huatec
|
2
|
P.C.
|
|
08
|
Transformador de corriente
|
Las demás
|
2
|
P.C.
|
|
09
|
el tiristor
|
Las demás
|
2
|
SET
|
|
10
|
Fusión rápida
|
Las demás
|
2
|
P.C.
|
|
11
|
Transformadores principales magnetizados de circunferencia
|
Huatec
|
1
|
P.C.
|
|
12
|
Transformadores principales magnetizados longitudinalmente
|
Huatec
|
1
|
P.C.
|
|
13
|
Lámpara UV LED de mano
|
Huatec
|
1
|
P.C.
|
|
14
|
Lámpara UV colgante de LED
|
Huatec
|
1
|
P.C.
|
|
Las especificaciones del fabricante de las piezas de repuesto anteriores son únicamente de referencia y se ajustarán de acuerdo con los requisitos de los usuarios y las piezas de repuesto disponibles.
|
5.Descripción del dispositivo
5.1Sistema de control eléctrico
El sistema de control se basa en un controlador lógico programable (PLC), que controla el funcionamiento de dos electrodos y el dispositivo de desmagnetismo de magnetización.Con el gabinete de control como cuerpo principal, contiene varios componentes ejecutivos, circuito de activación de magnetización, transformador principal, etc.
Entrada de corriente de magnetización y otros parámetros a través de la pantalla táctil.
Todos los indicadores, botones y luces de trabajo del receptor de detección de fallos adoptarán un voltaje de seguridad de 24 V.
El anfitrión de detección de fallas, desmagnetizador y la carcasa del gabinete de distribución están conectados a tierra de manera confiable.
5.2El host
Máquina principal:Fuselaje, tanque de recogida de acero inoxidable, magnetizador, sistema de pulverización.
Fuselaje:El fuselaje está soldado con material de alta calidad, fuerte y hermoso.
El tanque de recogida de acero inoxidable:Hecho de acero inoxidable de alta calidad para la recolección de suspensión magnética.

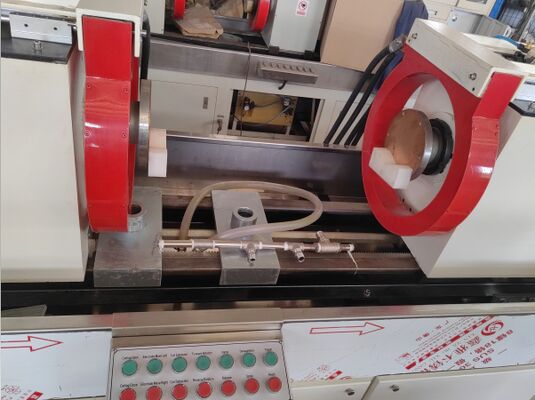

Magnetizador:El electrodo magnetizante magnetiza la pieza de trabajo en la circunferencia y la bobina magnetizante la magnetiza en la longitud.La bobina y la placa del electrodo están hechas de cobre de alta calidadEl mecanismo de sujeción es accionado por componentes neumáticos, y la pieza de trabajo está sujetada entre dos electrodos para formar un circuito de magnetización circunferencial.

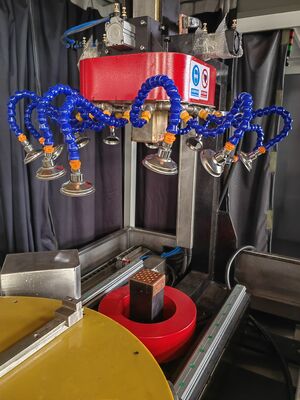

5.3Sistema de pulverización con suspensión magnética
Está compuesto por un depósito de recogida de suspensión magnética, una bomba de agua, una tubería y una cabeza de rociador.agitar y bombear la suspensión magnética de reflujo a la boquillaEl depósito de recogida de líquidos es externo y la rueda universal con dispositivo de freno está instalada en la parte inferior.la plataforma de observación y la cinta transportadora desmagnetizante del motor principal se recuperan en el tanque de recolección de líquido para evitar gotear.
