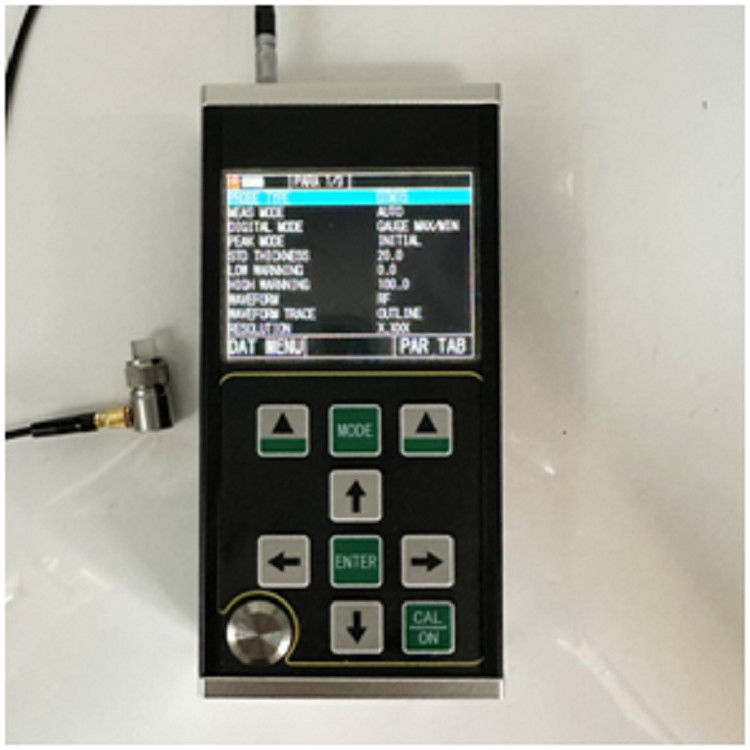

Características principales de la función
● Este producto tiene modo A-scan, modo B-scan y modo de visualización numérica;
● El rango de medición es amplio, y se adopta la tecnología única de "eco múltiple" para realizar la medición de piezas ultrafinas, con un espesor de medición mínimo de 0,10 mm (acero);
● Este producto puede medir el espesor con alta precisión, y la resolución máxima de medición puede alcanzar 0,001 mm; La resolución de repetición puede alcanzar ± 0,002 mm;
● Tiene las funciones de penetración de recubrimiento y medición de eco a eco, que se utiliza para medir materiales con capa de pintura y recubrimiento en la superficie;
● Múltiples modos de medición: los modos mb-e, E-E y me-e satisfacen la medición de piezas de trabajo gruesas convencionales; El modo delgado realiza la medición de piezas delgadas
● Los modos numéricos incluyen: modo de valor de espesor convencional, modo de diferencia / tasa de reducción y modo de valor máximo
● Dos modos de ganancia: ganancia automática / ganancia manual
● Se puede configurar el apagado manual y el apagado automático, con función de ahorro de energía
● Admite una variedad de sondas, incluida la sonda de doble cristal y la sonda de cristal único, y admite una sonda de alta frecuencia de hasta 20 MHz
● Admite almacenamiento masivo y puede almacenar 100000 valores de espesor, 500 grupos de formas de onda A-scan y 500 grupos de formas de onda B-scan al mismo tiempo
● Pantalla TFT-LCD a color de 3,5 pulgadas con resolución de alta definición de 320x240 (QVGA)
● Tiene una variedad de métodos de calibración, admite calibración de un punto, calibración de múltiples puntos y modos de calibración manual, y puede calibrar la velocidad del sonido y la posición cero de la sonda al mismo tiempo; Admite la corrección de la trayectoria en V de la sonda de doble cristal
● Admite la conversión del sistema métrico y británico; Puede cambiar entre unidades de milímetros y pulgadas
● Admite el menú en idioma inglés
Parámetros de especificación
|
Item
|
TG-5710
|
|
Tipo de sonda
|
Sonda de cristal único / sonda de doble cristal
|
|
Rango de medición (acero 45#)
|
0.10mm – 1800mm
|
|
Error de indicación(＜10mm)
|
±0.005mm
|
|
Error de indicación(≥10mm)
|
±0.1%
|
|
Error de repetibilidad
|
±0.001mm(Autoprueba)
|
|
Estabilidad de indicación
|
Se adoptan la tecnología de cruce por cero y eco múltiple para garantizar que el valor de medición del espesor no se vea afectado por la intensidad del eco, el coeficiente de atenuación del material, la ganancia y la altura de la puerta, y tiene una alta estabilidad y fiabilidad de medición.
|
|
Frecuencia de medición
|
4Hz,8Hz,16Hz
|
|
Resolución
|
0.1mm,0.01mm,0.001mm(0.01inch,0.001inch,0.0001inch)
|
|
Generador de impulsos
|
Se adopta la emisión de onda cuadrada negativa, y el ancho y el voltaje del pulso se combinan automáticamente con la sonda.
|
|
Rango de velocidad del sonido
|
400-19999m/s
|
|
Bloque de calibración
|
4mm(acero)
|
|
Apagado automático
|
Uno puede elegir 5 minutos, 10 minutos, 20 minutos y apagado manual.
|
|
Calibración de la sonda
|
Calibración de un punto, calibración de múltiples puntos
|
|
ganancia
|
Control automático de ganancia, Control de ganancia manual
|
|
Rango de ganancia
|
0~70dB
|
|
Modo de detección
|
Radiofrecuencia (RF), media onda positiva (POS), media onda negativa (NEG), onda completa (FULL)
|
|
Modo de medición
|
(1) MB-E: el modo de medición basado en el tiempo de tránsito desde el eco inicial hasta el primer eco inferior; (2) E-E: modo de medición de recubrimiento de penetración, el eco arbitrario Em–En es opcional; (3) ME-E: modo de medición de eco múltiple; (4) THIN: modo de medición de pared delgada;
|
|
Modo numérico
|
Modo de valor de espesor, modo de diferencia / tasa de reducción, modo de valor máximo / mínimo
|
|
Modo A-scan
|
Disponible
|
|
Modo B-scan
|
Disponible
|
|
Indicación de acoplamiento
|
Disponible
|
|
Indicación de batería
|
Disponible
|
|
Idioma
|
Inglés
|
|
Unidad
|
mm/pulgada
|
|
Operación del menú
|
Disponible
|
|
Función de software
|
Configuración de puerta dinámica, configuración de borrado (Blank), configuración de borrado de eco (E-blank), congelación de eco, traducción y escalado de eco
|
|
Función de almacenamiento
|
Puede almacenar 100.000 espesores (100 grupos, 1000 en cada grupo), 500 grupos de formas de onda A-scan y 500 grupos de formas de onda B-scan al mismo tiempo.
|
|
Actualización del programa host
|
Disponible
|
|
Display
|
Pantalla TFT-LCD a color de 3,5 "QVGA (320 × 240)
|
|
Transmisión de datos
|
Admite comunicación serial USB3.0 y transmite datos a la computadora.
|
|
Temperatura de trabajo
|
-10℃～＋50℃; Con requisitos especiales, puede alcanzar - 20 ℃;
|
|
Voltaje de trabajo
|
Se requieren cuatro baterías AA n.º 5. Cuando la energía es insuficiente, hay una indicación de bajo voltaje.
|
|
Dimensión total
|
204 x 100 x 36 (mm)
|
|
Peso total
|
310 g(Sin batería)
|
|
|
|
Materiales aplicables
El TG-5710 es adecuado para medir el espesor de metales (como acero, hierro fundido, aluminio, cobre, etc.), plásticos, cerámicas, vidrio, resina, fibra de vidrio y otros buenos conductores ultrasónicos, en la superficie de la placa, la tubería y la superficie curva.
