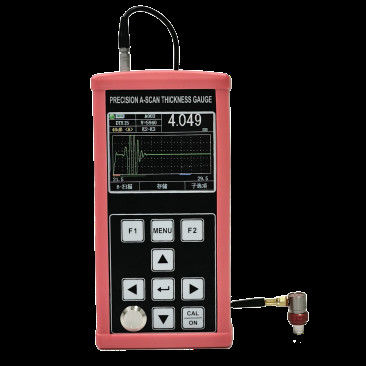

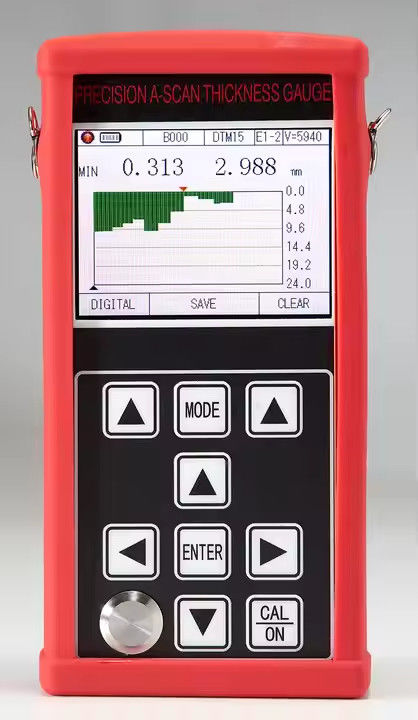

Medidor de espesor de revestimiento por ultrasonido no metálico TG-6200
Puede medir el grosor de revestimiento en varios metales,
Puede medir sustratos no metálicos (vidrio, plástico, compuestos, hormigón, madera, etc.).
Material aplicable
Medir el grosor del revestimiento de sustratos metálicos y no metálicos (vidrio, compuestos, plástico, hormigón, madera, etc.)
Adecuado para medir el grosor de metales (como acero, hierro fundido, aluminio, cobre, etc.), plásticos, cerámica, vidrio, resina, fibra de vidrio y otros buenos conductores ultrasónicos.
Parámetro de especificación
|
el artículo
|
- ¿Qué es eso?6200
|
|
Tipo de sonda
|
Cristales simples/cristales gemelos
|
|
Rango de medición
|
20 mm 1800 mm
|
|
Frecuencia de medición
|
4 Hz,8 Hz,16 Hz
|
|
Resolución
|
0.1 mm,0.01 mm,0.001 mm(0.01 pulgadas,0.001 pulgadas,0.0001 pulgadas)
|
|
Generador de pulso
|
Emisión de onda cuadrada negativa, ancho de pulso y voltaje se ajustan automáticamente a la sonda
|
|
Velocidad del sonido Rango
|
Las medidas de seguridad se aplicarán en el caso de los vehículos de motor de las categorías M1 y M2.
|
|
Bloque de calibración
|
4 mm (acero)
|
|
Apagado automático
|
Puede elegir 5 minutos, 10 minutos, 20 minutos, apagado manual
|
|
Calibración de la sonda
|
Calibración en un punto, calibración en dos puntos, calibración manual
|
|
ganancia
|
Aumento automático, aumento manual
|
|
rango de ganancia
|
0 ~ 80 dB
|
|
Modo de detección
|
RF, POS de media onda positiva, NEG de media onda negativa, onda completa
|
|
Modo de medición
|
(1) Thin-EE: modo de revestimiento de película fina (2) MB-E: transmite la onda inicial de pulso a un solo eco; (3) E-E: a través de la medición de revestimiento, opcional cualquier eco EM-EN; (4) THIN: modo de medición de pared fina
|
|
Modelo numérico
|
Modo de valor de espesor, modo de diferencia/tasa de reducción, modo máximo/mínimo
|
|
A- Modo de exploración
|
apoyo
|
|
B- Modo de exploración
|
apoyo
|
|
Indicación del acoplamiento
|
apoyo
|
|
Indicador de la batería
|
apoyo
|
|
Lenguaje
|
Inglés
|
|
Unidad
|
mm/pulgada
|
|
Operación del menú
|
apoyo
|
|
Función del software
|
Configuración de puerta dinámica, Configuración de blanqueo (Blank), Configuración de blanqueo de eco (E-Blank), congelación de eco, eco Pan y zoom
|
|
Función de almacenamiento
|
Al mismo tiempo, se admiten 100.000 espesores (100 grupos, cada grupo de 1000), 500 grupos de formas de onda de escaneo A y 500 grupos de formas de onda de escaneo B
|
|
Actualización del programa host
|
Apoyar la actualización del programa host
|
|
Pantalla de visualización
|
3.5 "pantalla de color verdadero
|
|
Transmisión de datos
|
Apoya la comunicación USB, transferencia de datos al ordenador
|
|
Temperatura de funcionamiento
|
-10 años°C ~ +50°C, con requisitos especiales hasta -20°C
|
|
Voltado de funcionamiento
|
3pcs No. 5 baterías de iones de litio con una advertencia de baja tensión cuando baja
|
|
Dimensión general
|
Las medidas de ensayo se aplicarán a las medidas de ensayo que se indiquen en el punto 3.
|
|
Peso de la máquina
|
250 g ((batería no incluida)
|
|
Configuración estándar
|
máquina principal y 1pc de sonda especial para el revestimiento
No. 5 batería de litio 3, un cargador, un conjunto de archivos aleatorios, caja de instrumentos a prueba de choques e impermeable 1
|
Medidor de espesor de revestimiento no metálico portátil con pantalla numérica y función de escaneo A/B. The principle of pulsed reflection ultrasonic thickness measurement is applicable to the measurement of ultra-thin film material or coating thickness that can make ultrasonic wave propagate in it at a constant speed and can be reflected from its backLa resolución de medición es de 0,001 mm, el rango de medición es tan delgado como 0,02 mm y el grosor del revestimiento y del sustrato se puede medir simultáneamente.
Este producto se puede utilizar en el petróleo, la industria química, la metalurgia, la construcción naval, la aeroespacial, la energía y otros campos.
