Detector de fallas de cable de acero integrado HRD-120

Detector de fallas de cable de alambre integrado HRD-120

I. Resumen del producto

◆ Detección en línea de alambre roto interno y externo, desgaste, óxido, deformación, hebras sueltas, alambre saltado, cambios de material y otros defectos.

◆ El informe del resultado de la prueba puede cumplir con los estándares de diferentes industrias y contiene el número de cables rotos y la proporción del área de alambre roto al área total rota del alambre.

◆ El uso de una interfaz USB de ordenador (cableada) o de una "red Wi-Fi propia" (inalámbrica) para el análisis directo del procesamiento de muestras, con alarma de sonido y luz en línea y visualización en tiempo real de los resultados.

◆ Estructura circular del sensor, circunferencia, magnetización axial, magnetización instantánea de la cuerda de alambre hasta el estado de saturación.

◆ El sensor adopta una cáscara de aleación de aluminio, con funciones a prueba de agua, polvo, golpes y humedad.

◆ Funcionamiento estable, rendimiento confiable, alta precisión de detección, fuerte rendimiento antiinterferencia, datos precisos.

◆ El software se adapta a varios sistemas operativos de computadoras como Windows 98/2000 / xp/Vista/ Windows 7/8/10/11

◆ Ampliamente utilizado en la minería, el teleférico, el equipo de elevación, el ascensor, la maquinaria portuaria, el puente de cables y otros campos.

II. Núcleo técnico y cualificación jurídica

1- Instrumentos virtuales: incertidumbre infinita de la cuerda.y el procesamiento directo de muestras por computadoras pueden garantizar que no se pierda la detección y no se cometa ningún error de juicio, al igual que ver una película, escaneando la cuerda de alambre durante todo el proceso, los resultados son precisos y buena repetibilidad.

2Tres instrumentos fijos: De acuerdo con las normas nacionales para desechos de cuerda de alambre en diferentes industrias, este producto aplica electromagnético cualitativo, cuantitativo, posicionamiento,Detección en línea no destructiva de cables de alambre, alambre roto interno y externo, óxido, desgaste, cambios en la superficie de la sección transversal del metal, hebras sueltas, cables saltados, deformaciones, anomalías del material y otros defectos.

3. Instrumento jurídico: de acuerdo con la norma estadounidense ASTM1571-2021 y la norma nacional GB/T21387-2008.

III. Indicadores técnicos

La serie completa puede detectar el rango de diámetro de la cuerda de alambre: φ1.5-300mm (necesidad de configurar diferentes series de especificaciones sensor)

Velocidad relativa del sensor y del cable:0.0 a 6.0 m/sLo mejor: 0,1-0,5 m/s

La mejor distancia entre la manga de guía del sensor y la cuerda de alambre es de 2-4 mm, y la distancia permitida es de 0-15 mm

Capacidad de detección de defecto de alambre roto (LF)

Calidad: la exactitud de la detección cualitativa de un solo cable roto centralizado es del 99,99%

Quantitativo: El número de cables rotos en un solo lugar permite que una o una raíz equivalente juzgue mal

La tasa de precisión es superior al 92% cuando el número de cables rotos en un solo lugar se detecta sin error por más de 100 veces

Tasa cuantitativa de cambio de la sección transversal del metal (LMA)

El error de repetibilidad admisible de la sensibilidad de detección es de ±0,055%

El error admisible del valor de indicación de precisión del ensayo: ± 0,2%

Posición (L) Capacidad de detección: Percentaje de error del valor de indicación de la longitud de detección: ±0,2%

Fuente de alimentación: 5V de la batería del ordenador

Peso del sensor: especificaciones comunes < 10 kg (personalizado según la situación real)

Temperatura ambiente: -10°C~40°C Presión atmosférica: 86~106Kpa Humedad relativa: ≤85%

IV. Configuración y modelo del sistema

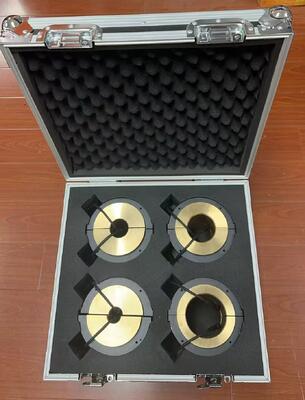

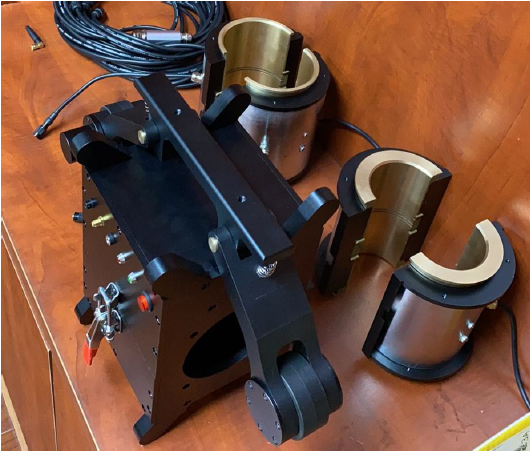

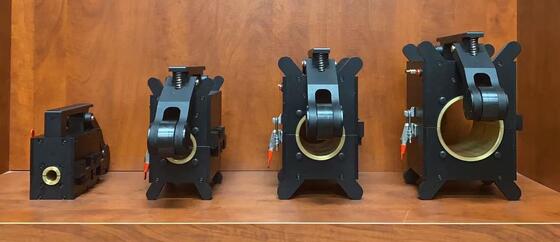

Todo necesita ser personalizado: máquina de detección de defectos de cuerda de alambre (48mm pequeño - 78mm medio - 108mm grande)
