Detección de Fugas en Soldaduras de la Placa Inferior del Tanque de Almacenamiento de Petróleo en el Sistema de Detección de Fugas de Soldaduras de la Caja de Vacío

Detección de Fugas de Soldaduras en la Placa Inferior del Tanque de Almacenamiento de Petróleo Sistema de Detección de Fugas de Soldaduras con Caja de Vacío

1. Introducción del producto

Con el fin de mejorar la inspección general del tanque de almacenamiento de petróleo, nuestra empresa ha diseñado y desarrollado especialmente una serie de sistemas de detección con caja de vacío para la detección de fugas de soldaduras en la placa inferior del tanque de almacenamiento de petróleo.

El sistema de detección con caja de vacío estándar y portátil puede detectar la soldadura solapada/a tope en la placa inferior de cualquier tamaño de tanque de almacenamiento, y la soldadura circunferencial (soldadura de filete) en la placa inferior del tanque de almacenamiento con un diámetro de más de 5 metros. Para la evaluación de la integridad de varias soldaduras, nuestro sistema de detección con caja de vacío es un método de detección eficiente, rápido y económico, y la tasa de detección de corrosión penetrante/microperforaciones no es inferior al 95%.

2. Características especiales

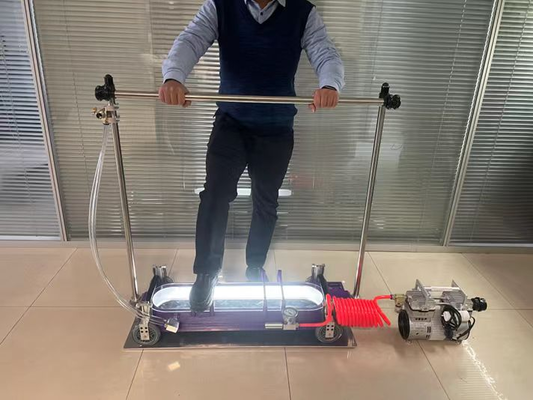

1) El modelo normal generalmente usa la mano para presionar la caja, por lo que será muy cansado, hemos mejorado la necesidad de agacharse directamente con los pies

2) Al moverlo, tenemos ruedas debajo del tanque; no es necesario levantar el tanque para moverlo

3) La bomba de vacío puede tomar el control remoto del robot, el sitio es muy conveniente.

3. Requisitos de parámetros técnicos:

3.1 Caja de vacío para probar soldaduras solapadas y a tope

3.1.1 Grado de vacío: no inferior a 60kPa;

3.1.2 Longitud de detección de soldadura: no inferior a 800 mm;

3.1.3 Verifique los tipos de soldaduras: soldaduras solapadas y a tope en la parte inferior del tanque;

3.1.4 Requisitos de diámetro del tanque: se puede aplicar a todos los diámetros de tanques;

★3.1.5 Modo de operación: El personal de inspección puede completar toda la operación de pie;

★3.1.6 Sistema de iluminación: Sistema de iluminación LED en la caja de vacío;

3.1.7 Fuente de alimentación del sistema de iluminación: batería de litio incorporada de 3 Wh, el tiempo de suministro de energía no es inferior a 16 horas;

★3.1.8 Rueda móvil: la caja de vacío viene con 4 ruedas móviles, 4 ruedas móviles con resorte se pueden levantar, pueden empujar la caja de vacío para caminar;

★3.1.9 Varilla auxiliar: La válvula de alivio de presión está instalada en la varilla auxiliar, y el personal de detección puede cambiar la válvula de alivio de presión cuando está de pie normalmente.

3.2 Caja de vacío para probar soldaduras de circunferencia

3.2.1 Vacío: no inferior a 60kP;

3.2.2 Longitud de detección de soldadura: no inferior a 400 mm;

3.2.3 Tipo de soldadura de inspección: soldadura de filete;

3.2.4 Diámetro del tanque: ≥5m;

★3.2.5 Modo de operación: El personal de inspección puede completar toda la operación de pie;

★3.2.6 Sistema de iluminación: Sistema de iluminación LED en la caja de vacío;

3.2.7 Fuente de alimentación del sistema de iluminación: batería de litio incorporada de 3 Wh, el tiempo de suministro de energía no es inferior a 16 horas;

★3.2.8 Rueda móvil: la caja de vacío viene con 2 ruedas móviles, 2 ruedas móviles con resorte se pueden levantar, pueden empujar la caja de vacío para caminar;

★3.2.9 Varilla auxiliar: La válvula de alivio de presión está instalada en la varilla auxiliar, y el personal de detección puede cambiar la válvula de alivio de presión cuando está de pie normalmente;

★3.2.10 Otras funciones auxiliares: Se instalan dos electroimanes con una fuerza de succión de 85 kg y dos motores de empuje con una fuerza de empuje de 19 kg en ambos lados de la caja de vacío.

3.3 Bomba de vacío

3.3.1 Voltaje: 220V 50/60Hz;

3.3.2 Presión de diseño: 92kPa;

3.3.3 Tipo de bomba: bomba de vacío eléctrica con ventilador;

3.3.4 Caudal: 200L/min;

3.3.5 Peso: no más de 10,5 kg;

3.3.6 Potencia: no más de 450w.

4. Requisitos de configuración

4.1 Bomba de vacío: 1 pieza

4.2 Caja de vacío para soldadura solapada y a tope: 1 juego

4.3 Caja de soldadura de filete: 1 juego

4.4 Tubería de aire blanda: 1 juego

4.5 Batería de alimentación de la bomba de vacío: 1 pieza

4.6 Manual: 1 copia;

4.7 Cajas de envío: 3 piezas

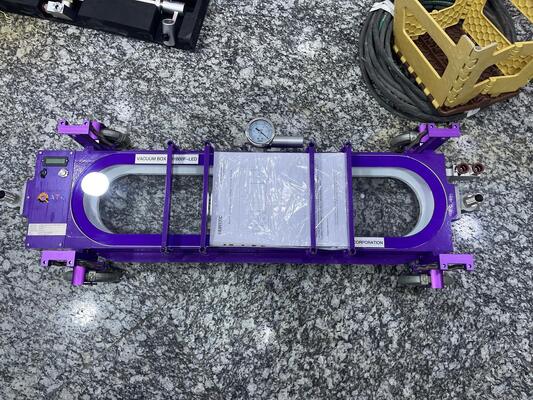

La caja de vacío HV1800F-LED es adecuada para soldadura a tope o solapada

2. Parámetro técnico
