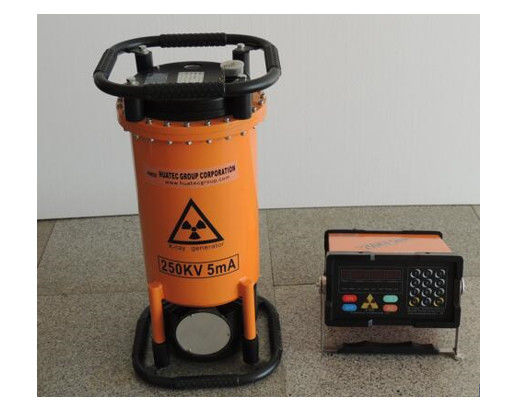

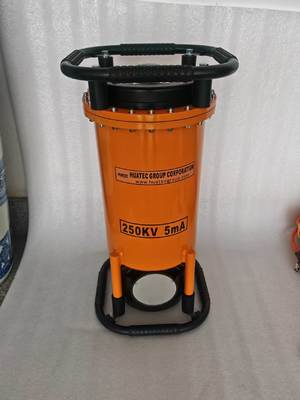

Tubo cerámico de rayos X NDT para detector de fallos de equipos NDT XXG2505
Las características:
La serie HUATEC XXGmuy pequeñotamaño detector de fallas de rayos X producido por nuestra compañía, HUATEC Group Corporation,El XXG es una serie de sistemas de radiofrecuencia que utilizan técnicas de pulso de frecuencia variable y de frecuencia constante.Los controladores de serie tienen una estructura novedosa, un rendimiento perfecto y unaSe basa en el sistema de control de microcomputadoras y estructura modular, lo que hace que la máquina integral obtenga una mejor estabilidad y fiabilidad.La máquina también ofrece la función de envejecimiento, lo que aumenta su vida útil.Los productos han sido ampliamente utilizados en el mercado de la industria de la construcción. utilizado para ensayos no destructivos en la industria del vuelo espacial, la industria de ingeniería de soldadura,La industria naval, la industria de las tuberías de calderas, la industria de la ingeniería petroquímica, la fabricación de aeronaves, la industria de mantenimiento, la industria automotriz, las industrias de defensa, etc.
Objetivo principal
1- Inspección de calidad e identificación de defectos
2Verificación del montaje y análisis estructural
3Detección de objetos extraños y análisis de fallas
4- Medición del grosor y evaluación de la corrosión
·Medición del espesor de las paredes de las tuberías y de los recipientes: en industrias como la petroquímica y las centrales eléctricas,se utiliza para medir la corrosión y el adelgazamiento de las tuberías y las paredes de la caldera después de un uso prolongado, y evaluar su vida y seguridad restantes.
·Medición del espesor del revestimiento y del revestimiento: medir el espesor de una capa de revestimiento uniforme.
Es muy pequeño.Sección XXG2505 Orientación del tubo cerámico/direccional
Principales parámetros técnicos
|
Tipo de producto
Sección 1
|
Sección XXG2505
|
|
espesor máximo de penetración Acero (A3)
|
40 mm 5 minutos
|
|
Distancia focal
|
Las demás:
|
|
Tiempo de exposición
|
5 minutos
|
|
Tipo de película
|
Agfa D7
|
|
Película de plomo doble pantalla de intensificación
|
0.03
|
|
Disponibilidad de la habitación oscura
|
20 ± 2°C
|
|
Desarrollo
|
5 minutos
|
|
Negreza
|
1.5
|
|
Ingreso
|
Ventilación (V)
|
220V ± 10% 50-60 Hz
|
|
Capacidad (KVA)
|
2.0
|
|
Producción
|
Voltagem del tubo (KVP)
|
10Las demás250
|
|
Corriente del tubo (mA)
|
5
|
|
Estabilidad
|
± 1%
|
|
Radiografías
El tubo
|
Enfoque en mm2
|
2.0×2.0
|
|
Ángulo de radiación
|
40 ± 5°
|
|
Sensibilidad
|
k≤1,8%
|
|
Modo de funcionamiento
|
funcionamiento intermitente,Rel tiempo de adición al tiempo de enfriamiento es 1:1
|
|
Radiografías
El controlador
|
Dimensión
|
270 × 270 × 140
|
|
Peso
|
9 kg de peso
|
|
Estructura del circuito
|
Control de micro-ordenador, estructura modular, mensaje de voz
|
|
Radiografías
El generador
|
Refrigerador
|
Refrigeración por aire forzado
|
|
El aislamiento
|
SF6 Aislamiento de gas
|
|
Presión de trabajo
|
0Las partidas de los componentes de las máquinas de ensamblaje y de las máquinas de ensamblaje
|
|
Dimensión
|
270 ×270 × 615
|
|
Peso (kg)
|
21En kg
|
|
Temperatura de trabajo
|
-10 años°C- Más de 40.°C
|
Entrega estándar
|
Tubo de rayos X de cerámica direccional
|
1 piezas
|
|
|
El generador
|
1 conjunto
|
|
|
Conexión de cable de alta tensión
|
1 piezas
|
25 metros
|
|
El controlador
|
1 conjunto
|
|
|
Cables de alimentación
|
1 piezas
|
10 metros
|
|
Cables de conexión a tierra
|
1 piezas
|
5 metros
|
|
Accesorios
|
1 conjunto
|
|
|
(Incluidos: lámpara de alarma,1 piezas; letra de plomo, 1 caja; casetes de película oscura 5 piezas; pantalla de intensificación 5 piezas; penetrámetro de alambre (IQI) 1 juego; fusible1 pieza)
|
Accesorios opcionales:
Plataforma de ensayo,CQI/ penetrímetro de alambre,letra/dígitos de plomo, plomocinta, cassette, pantalla de plomo, dosímetro personal, visor de películas, densitómetro, películadesarrollador, luz de cuarto oscuro, bloque de calibración RTy así sucesivamente
