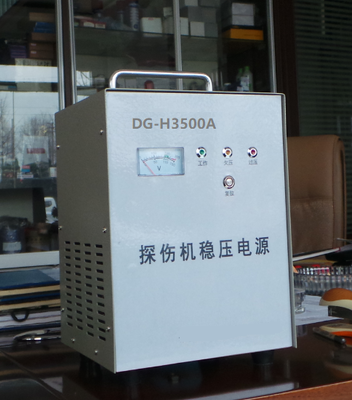

Estabilizador de voltaje para detector de fallas de rayos X

Estabilizador de voltaje para detector de fallas de rayos X

I. Características funcionales principales:

Esta fuente de alimentación estabilizadora de voltaje adopta un diseño de voltaje ultra bajo y puede ajustar automática y rápidamente el voltaje de salida al valor normal dentro de un rango de voltaje de entrada extremadamente amplio.

Se adopta un transformador toroidal, que presenta alta eficiencia y baja pérdida.

Está equipado con protección contra sobretensión, protección contra subtensión, protección contra retardo y protección contra sobrecorriente, lo que garantiza de forma fiable el uso seguro del detector de fallas.

II. Principales indicadores técnicos

III. Instalación y uso

La parte posterior de la fuente de alimentación estabilizadora de voltaje está equipada con bloques de terminales y marcada con las palabras "Entrada" y "Salida". El cableado debe ser realizado por personal con ciertos conocimientos eléctricos después de cortar la fuente de alimentación. La "entrada" debe conectarse a la fuente de alimentación de red de 220VAC, y el área de la sección transversal del cable no debe ser inferior a 2,5 mm ². El extremo de salida debe conectarse a la máquina de radiación. Marcado con "L" es el cable vivo, "N" es el cable neutro y " " es el cable de tierra de seguridad. Debe estar conectado a tierra de forma segura durante el uso para evitar el riesgo de descarga eléctrica. La regleta lateral también se puede conectar directamente al detector de fallas y otros aparatos eléctricos. Cuando la línea pierde energía repentinamente o excede la protección límite, presione el botón "Restablecer" para ingresar al estado de funcionamiento.

IV. Notas

1. Esta fuente de alimentación estabilizadora de voltaje está equipada con un interruptor de estabilización de voltaje y un interruptor directo. Cuando el interruptor de estabilización de voltaje está conectado, la fuente de alimentación entra en el estado de estabilización de voltaje. Cuando el interruptor directo está conectado, la fuente de alimentación entra en el estado directo (sin regulación de voltaje).

2. Los instrumentos y las luces indicadoras que se muestran en el panel indican el estado de funcionamiento actual.

3. La máquina tiene alto voltaje en su interior. No se permite que los no profesionales abran la carcasa para evitar el riesgo de descarga eléctrica.
