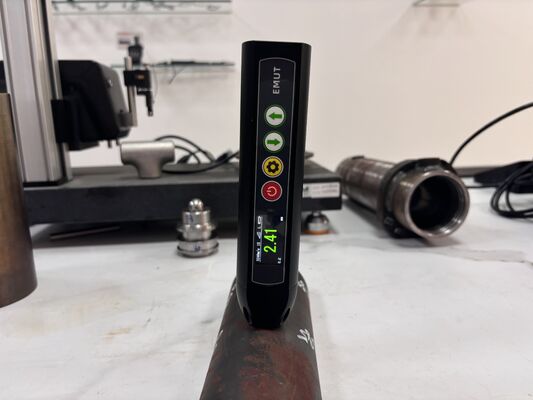

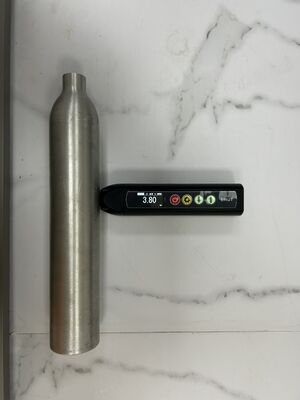

Medidor de espesor electromagnético del acoplamiento de aire EMAT
Introducción general
El instrumento adopta el principio de ultrasonido electromagnético, y no hay necesidad de moler la superficie de la pieza de trabajo durante el proceso de detección, y no se requiere agente de acoplamiento
La sonda y el anfitrión están integrados, y la sonda se puede reemplazar
Tipos de sondas configurables: sonda de temperatura normal: ≤ 120 °C, 4 MHz, utilizada principalmente para detectar materiales de grano fino, como el acero con bajo contenido de carbono, el aluminio, etc., con una distancia máxima de elevación de 4 mm,sonda de alta temperatura: ≤ 800 °C, 4MHz, utilizado principalmente para medir materiales ferromagnéticos de grano fino, como el acero de bajo carbono, con una distancia máxima de elevación de 2 mm
Efecto de elevación: (la distancia real de elevación está relacionada con las propiedades y los grados del material), película antirruda, depósitos de sal o cualquier otro recubrimiento aislante (aceite, barniz, porcelana, plástico, etc.)) puede utilizarse como autorización de explotación
Características
# Tipo de bolígrafo, sin agente de acoplamiento, y medidor de espesor sin contacto
# Diseño de ingeniería del cuerpo humano, estructura compacta, volumen súper pequeño, fácil de llevar, operación manual, fuerte absorción magnética, mejora las condiciones de fatiga
# Medida de espesor precisa, puede pasar a través del revestimiento, soporte de programa de algoritmo profesional, no necesita agente de acoplamiento, no necesita moler la superficie de la pieza de trabajo,permitir la detección de la pintura superficial y la capa de envoltura, permitir que la superficie de la pieza de trabajo sea desigual
# La velocidad del sonido de varios materiales puede almacenarse previamente en el instrumento, y la velocidad del sonido del material puede agregarse y eliminarse dinámicamente al mismo tiempo.La calibración de la velocidad del sonido aumenta la función de compensación de temperatura, y mejora efectivamente la precisión de la medición
# Las capas de corrosión están permitidas y la medición puede mejorarse con una distancia máxima de aumento de 3 mm
# El diámetro mínimo (curvatura) de la pieza de trabajo que se puede detectar es de 8 mm
# El ángulo máximo de inclinación de la sonda: 25°
Método de excitación de la sonda: imán de agua
# Tipo de onda sonora: onda de corte
Parámetro técnico
| Rango de medición |
1.5 ~ 240 mm |
| Acceso libre de elevación |
0 ~ 3 mm |
| Ganancia obtenida |
≤ 100 dB |
| Frecuencia de funcionamiento |
4MHz |
| Temperatura ambiente |
-20 ° C a +50 ° C |
| Compensar la velocidad acústica a altas temperaturas |
compensación automática |
| Rango de temperatura |
-150~800°C (se pueden personalizar temperaturas más altas) |
| Tipo de sonda |
Proba de temperatura ambiente estándar, alta temperatura opcional, sonda de alta frecuencia, sonda de baja frecuencia de alta temperatura, sonda de escaneo B |
| Resolución |
0.01 mm |
| Rango ajustable de velocidad del sonido |
1000~9999m/s |
| Tiempo de trabajo continuo |
3 horas |
| Tamaño |
151*76*35 mm |
| Peso |
220 gramos |
| Modo de excitación |
imán permanente |
| Rango de errores |
≤ 10 mm, error ± 0,05 mm (> 10 mm + / - 0,01 + H / 200) mm (H es el grosor de la pieza de trabajo) |
| Fuente de alimentación |
Batería de litio recargable |
Aplicación
Sin agente de acoplamiento, y sin contacto, con temperatura normal y también alta temperatura,el medidor de espesor electromagnético ultrasónico TG-14 puede probar el grosor de todo tipo de material conductor como el titanio, aluminio, cobre, acero inoxidable, acero aleado, acero al carbono y acero fundido.
Entrega estándar
Medidor de espesor ultrasónico electromagnético TG-14
Proba de temperatura normal
Manual de instrucciones
Certificado de calibración
Cuerpo de transporte
Accesorios opcionales
Temperatura alta
Probe de alta frecuencia
Probe de baja frecuencia de alta temperatura
B sonda de exploración
