Detector de fallas por ultrasonido de matriz en fase portátil 32:128PR

Detector de fallas por ultrasonido de matriz en fase portátil 32:128PR
Detector de fallas por ultrasonido de matriz en fase portátil 32:128PR Detector de fallas por ultrasonido de matriz en fase portátil 32:128PR Detector de fallas por ultrasonido de matriz en fase portátil 32:128PR

Ampliación de imagen :  Detector de fallas por ultrasonido de matriz en fase portátil 32:128PR

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: HUATEC
Certificación: ISO,CE
Número de modelo: HPA-620
Pago y Envío Términos:
Cantidad de orden mínima: 1 juego
Detalles de empaquetado: en cartón
Tiempo de entrega: 5~8 días después del pago
Condiciones de pago: LC, T/T, Western Union
Capacidad de la fuente: 20 juegos por mes
Contacto

Detector de fallas por ultrasonido de matriz en fase portátil 32:128PR

descripción
Nombre del producto: Detector de fallas ultrasónico de matriz en fase modo megafonía: 32:128
Mostrar: pantalla táctil 10.4-inch importar: 1 IPEX, 4 C5
GPS: Sí Almacenamiento: Interno: 64 GB; externo: disco flash USB
Resaltar:

Detector de defectos por ultrasonido portátil de matriz en fases

,

32Detector de fallas por ultrasonidos

,

Detector de fallas de matriz en fase con garantía

Detector de fallas por ultrasonido de matriz en fase portátil 32:128PR



Características:

Canales de inspección

  • 38Modulo de la matriz en fase
  • Escaneo simultáneo de TOFD y matriz en fase
  • Soporta sondas de doble matriz
  • Pruebas con ultrasonido convencional de dos canales

La funcionalidad del HPA-620 ofrece una gran satisfacción de las diversas demandas de los usuarios.



Módulo de matriz en fase

  • Inspección convencional de las soldaduras de fondo; inspección convencional de las soldaduras de fondo (con escaneo simultáneo de TOFD y de la matriz de fases)
  • Inspección convencional de placas por escaneo en C
  • Inspección convencional de los tornillos
  • Inspección de corrosión convencional
  • Inspección del TKY



Modulo TOFD

  • Configuración de parámetros de procedimiento; configuración de parámetros de sonda y cuña

Los usuarios pueden calcular los parámetros pertinentes basados en los parámetros de la sonda y el procedimiento, incluidos: PCS, cobertura de exploración, cobertura inferior, ángulos incluidos en el haz.



Muestra

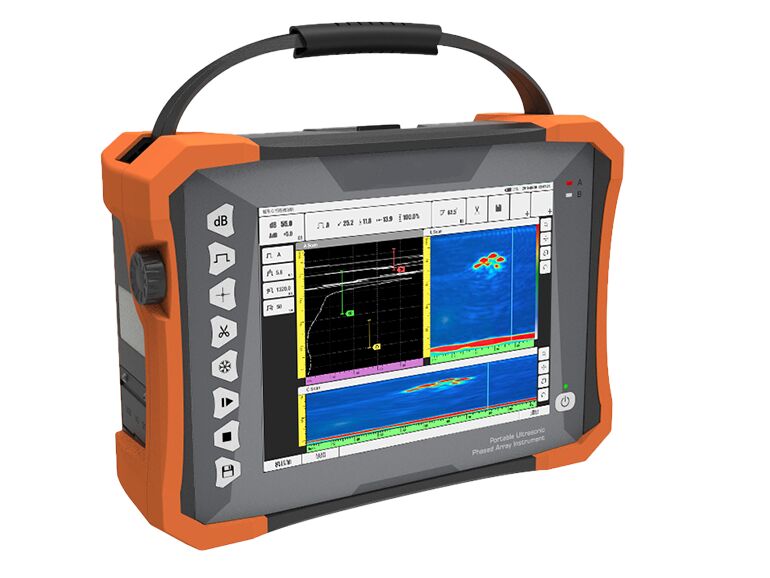

  • El HPA-620 está equipado con una pantalla TFT de grado industrial de 10,4 pulgadas, con operación táctil, que proporciona pantallas óptimas bajo luz fuerte y al aire libre.



Diseño del procedimiento

  • Ofreciendo modelos de simulación de procesos, el HPA-620 también puede construir un modelo mediante la importación de dimensiones de objetos a través de software CAD.Personalizar el proceso de inspección dedicado a los usuarios y proporcionar un servicio único para la gama completa de soluciones.

Parámetro:

Canales
Modo Modo PA Modo UT Modo TOFD
Número 32:128 2 2
Parámetro físico
Muestra 10pantalla táctil de 4 pulgadas
Importación 1 IPEX, 4 C5
Puertos de entrada y salida 2 USB 3.0 (HOST) y 1 USB 2.0 (HOST)
DP ((DisplayPort) (se puede transferir a HDMI)
- ¿Qué quieres decir?
Puerto de codificación LEMO 1B
Puerto de entrada/salida TTL
El GPS - ¿ Qué?
Almacenamiento Interno: 64 GB; externo: disco flash USB
Peso 5 kg (sin batería)
Las dimensiones Las medidas de ensayo se aplicarán a los vehículos de las categorías M1 y M2.
¿ Qué es esto?
El aire acondicionado Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de las emisiones de gases de efecto invernadero de los Estados miembros.
D.C. 13.5V
Tipo de batería Batería de litio
Capacidad de la batería Baterías dobles, cada una < 100Wh
Duración de la batería ≥4,5 horas
Temperatura Rango de temperatura de funcionamiento: -10 °C a 40 °C
Rango de temperatura de almacenamiento: -20°C ~ 60°C
Calificación de protección contra la entrada Protección IP65
UT
El PRF 25 Hz ~ 10 kHz
Tensión del transmisor Se aplicarán las siguientes medidas:
Ancho del pulso 30ns~1000ns, con paso de 5ns
Amortización 400Ω, 80Ω
Tasa de muestreo 100 MHz
Ancho de banda 0Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero.
Ganancias 0Se trata de un sistema de control de las emisiones de gases.
Excedente de sensibilidad ≥ 60 dB (ancho de banda estrecho), ≥ 52 dB (ancho de banda ancho) (2.5P20 transductores, 200mmφ2agujeros de fondo plano)
Error de linealidad vertical ≤ 3%
Error de linealidad horizontal ≤ 0,1%
Resolución ≥26 dB (A) y ≤2 dB (A)
Rango dinámico ≥ 30 dB
El filtro Paso alto, paso bajo y paso estrecho múltiple
Rectificación RF (modo TOFD), onda completa, media onda +, media onda
Canales 2 canales
Cobertura máxima 10000 mm (en la onda longitudinal de acero)
Puerta A / B / G
Estrella de la Puerta Rango completo
Ancho de la puerta Puerta de arranque a toda la gama
Umbral de la puerta 1 a 99%
El sistema de alarma Sonido y óptica
Punto de medición Frente/pico
El TCG 16
Matriz en fase
Canales 32:128
Apertura máxima 32 elementos
Elemento máximo 128 elementos
Ley del enfoque ≥ 1024
Ángulo de escaneo -89° ~ 89°
Calibración Velocidad, retraso, TCG, ACG, codificador
Volumen de ensayo 1 000 mm
Incremento de ángulo min 0.1° (ajuste automático)
Tasa de muestreo 100 MHz, 10 bits
Rectificación Onda completa.
Altura de la pantalla de exploración A 800% de la altura de la pantalla (máximo)
Ganancia analógica sintonizable 80 dB
Max PRF 20 kHz
Tensión del transmisor 20V~110V ((50Ω de carga)
Tipo de pulso Onda cuadrada bipolar
Ancho del pulso 30ns~1000ns, paso como 5ns
Ancho de banda 0.5MHz ~ 20MHz ((-3 dB)
El filtro Paso alto, paso bajo, paso de banda estrecha múltiple
Activado Encoder, basado en el tiempo
Punto de medición Frente/pico
Lecturas Amplitud; trayectoria del haz; horizontal; profundidad
Resolución de medición 0.5 mm
Modo de escaneo L/S/C/D ¢ exploración
Duración del escaneo ≥ 15 metros
Velocidad de escaneo ≥ 30 mm/s

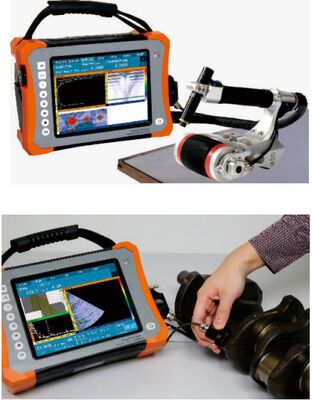

Ámbito de aplicación:

Inspección de soldadura convencional

Inspección por escaneo en serie en fase C de materiales compuestos

Inspección de pernos y tuberías atornilladas

Inspección de las juntas de PE

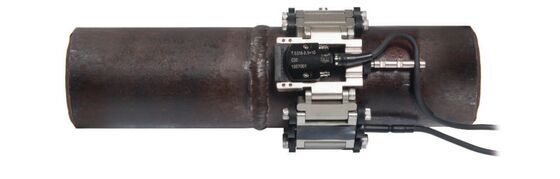

Solución de la inspección de soldadura de tubos de pequeño diámetro


Detector de fallas por ultrasonido de matriz en fase portátil 32:128PR 0

Detector de fallas por ultrasonido de matriz en fase portátil 32:128PR 1
