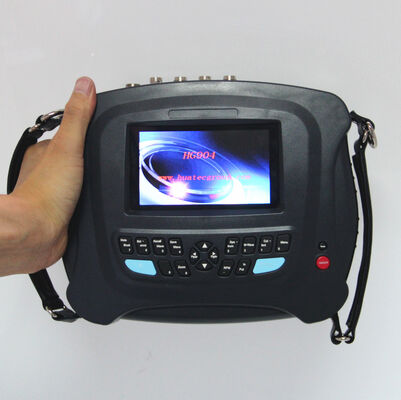

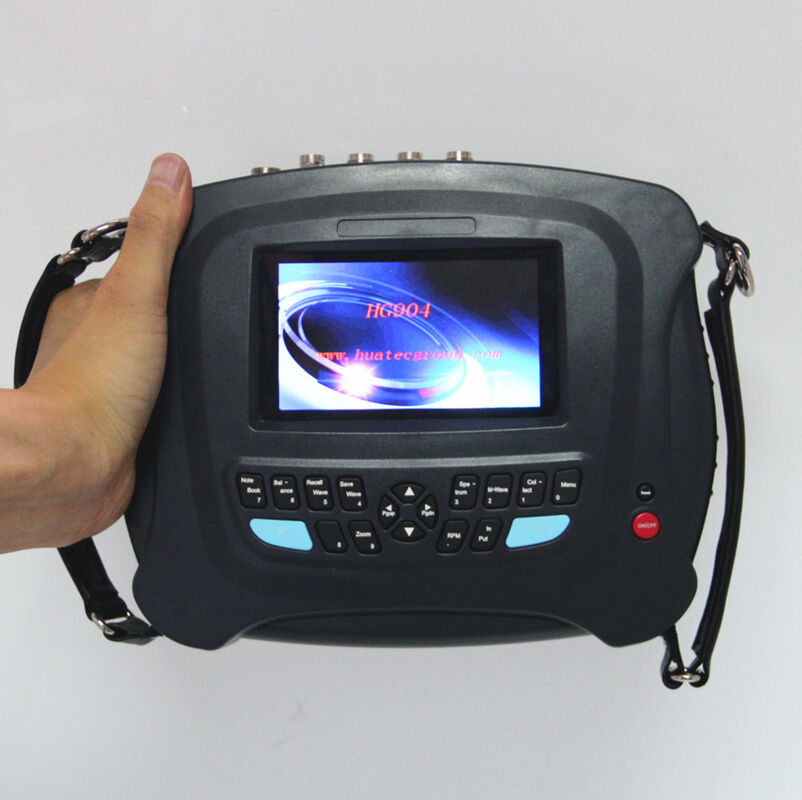

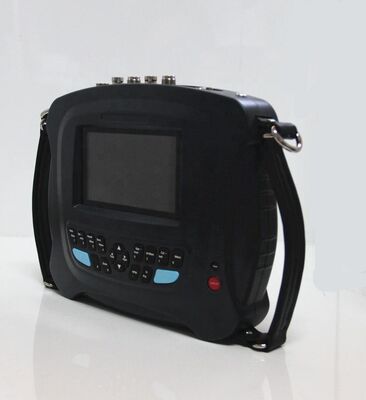

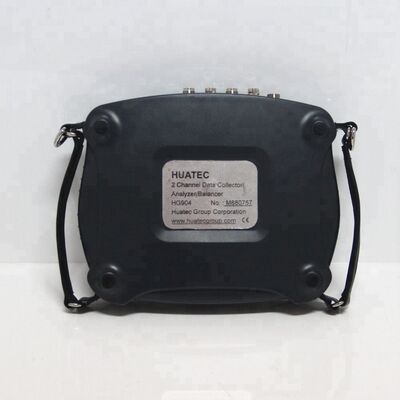

Analizador de Vibraciones de 2 Canales, Colector/Analizador/Balanceador

Analisador de vibraciones de 2 canales Recolector de datos / Analisador / Equilibrador

El desequilibrio es una de las principales causas de las vibraciones de las máquinas, y se estima que alrededor del 50 por ciento de todas las fallas son causadas por el desequilibrio de los rotores.El mejor medio para deshacerse del desequilibrio mecánico es el equilibrio en el lugar.. El analizador/balanceador de maquinaria HG904 es especialmente útil para este propósito. Puede medir la intensidad de la vibración; diagnosticar la causa de la vibración analizando el espectro de frecuencia.También se puede utilizar para medir la velocidad de rotación y la fase de vibración, y para calcular el peso y la ubicación del desequilibrio.

Características:

• Fácil de usar
• Ilustración vectorial, el proceso de equilibrio y el resultado se muestran claramente a simple vista
• Almacenamiento de datos de balance de 10 rotores
• Seleccionable de la masa de ensayo quitar o permanecer
• Descomposición del resultado de balance a dos ubicaciones asignadas
• Intervalo de peso de ensayo calculado de acuerdo con el peso del rotor, la velocidad de rotación, el radio y el grado de equilibrio requerido
• Validez de la masa de ensayo juzgada automáticamente
• Medición de RPM, amplitud y fase
• Espectro FFT de 400 líneas y función de diagnóstico in situ

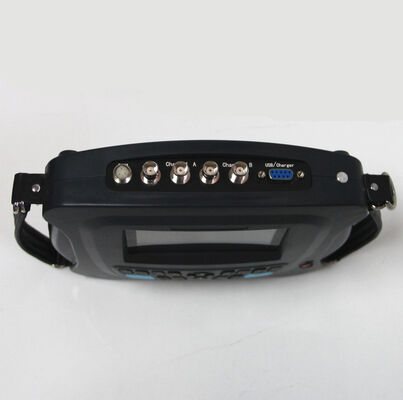

• Recopilación simultánea de datos por dos canales
• Demodulación de envoltura de hardware para diagnóstico de rodamientos y engranajes
• Función de transferencia para medir la frecuencia natural
• Muestra de forma de onda y espectro por LCD grande
• Almacenamiento de valores de vibración y forma de onda de vibración

Condición de funcionamiento

• Rango de temperatura: desde 5°C hasta 50°C
• Humedad relativa:<85%, sin saturar
• Sin gases cáusticos
• Sin un fuerte campo electromagnético y fuerte impacto

Seguridad

El HG904 no está autorizado a entrar en contacto con la parte en marcha de la máquina.

Especificaciones

• Rango de velocidad de rotación para el equilibrio dinámico: 70-60.000 r/min
• Se puede seleccionar el rango automático y manual
• Medida de la precisión de las vibraciones: 5 %

• Sensores: acelerómetro piezoeléctrico, velocidad de la magnetoelectricidad, desplazamiento de Eddy, etc.
• 8^El-filtro anti-aliasing de la elipse de orden, filtro de paso de banda RPM
• Signo de entrada: acelerómetro y voltaje

• Análisis del espectro de amplitud: 100 líneas a 400 líneas (zoom), Hanning con ventana
• En el caso de las pruebas de detección de anomalías en el espectro, se utilizará el método de ensayo de las anomalías en el espectro.
• Almacenamiento de datos:400 formas de ondade 1024 puntos y 400 conjuntos de datos

• Las bandas de amplitud y respuesta de frecuencia para la medición general de las vibraciones:

• 	Rango de amplitud	Respuesta de frecuencia
  El desplazamiento	0.003 5 mm pico-pico	10 500 Hz
  Velocidad	0.2 200 mm/s RMS verdadero	10 ¢ 1000 Hz
  Aceleración	0.5 250 m/s2el pico	20 ¢ 5000 Hz
  Envase	0.1 20 unidades de RMS verdadera	5-1000 Hz desde 15-40 KHz
  Válvula de tensión	0.1 10 V pico-pico	10 ¢ 10000 Hz

• Bloc de notas: 10 códigos de condición para la inspección visual
• Salida: USB para la comunicación con el PC
• Potencia: Batería recargable Ni-MH durante 8 horas de funcionamiento continuo, advertencia de baja batería
• Entorno de funcionamiento: 0~55^oC, 90% de humedad no condensante
• Medición de la velocidad de rotación con sensor de fotocélula
• Rango dinámico: 60 dB con rango de ganancia ajustable de 48 dB
• Dimensiones: 21 × 13 × 4 cm; Peso: 1,2 kg (incluye baterías)

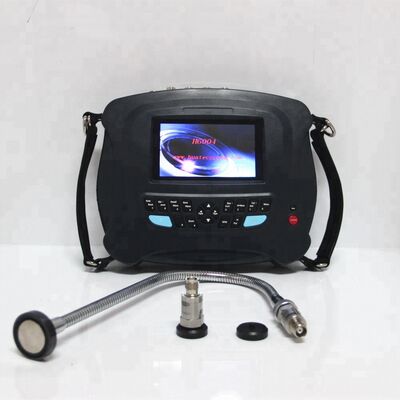

Lista de envases
HG904 Recolector de datos de vibración 1
Acelerómetro 2
Montura magnética 2
Probe de extensión de acero 1
Cargador de batería 1
El acelerómetro 3
Cable de comunicación RS232c 1
Modulo de equilibrio 1
Sensor de velocidad/disparador y cable 1
Conjunto de papel reflector 1
Guía de inicio rápido 1
CD de software 1
Certificados de HG904 y sensores 3
Llevar el maletín 1
