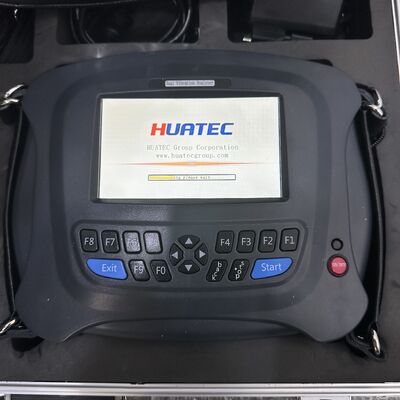

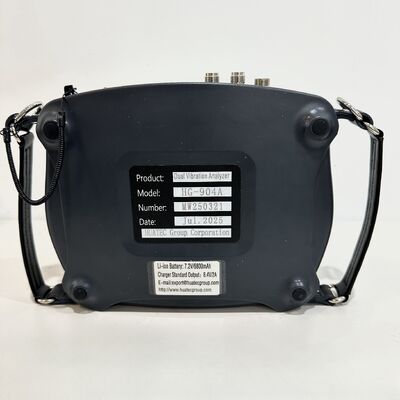

Analista de vibración multifuncional de cuatro canales con un puerto de entrada versátil que se puede conectar a varios tipos de sensores
HUATEC HG-904A Cuatro canales de instrumento multifuncional, cuenta con un puerto de entrada versátil que puede conectarse a varios tipos de sensores.y tecnologías de diagnóstico de fallas, integrando capacidades de monitoreo de condición de equipos y diagnóstico de fallas en una sola unidad.
El analizador incluye la función de adquisición de datos de vibración de cuatro canales.que puede completar la medición de vibración en el sitio y almacenar automáticamente decenas de miles de valores de características de vibración y espectros de puntos de mediciónTambién puede mostrar uno a cuatro canales de formas de onda y espectros de forma sincronizada en el sitio.completando la verificación de equilibrio dinámico de un solo y dos lados en el sitio.
BT4 y IP54
Por favor, tenga en cuenta: hay una gran diferencia en la configuración de hardware entre cuádruple y doble canal.
| Función principal |
Modelo |
| modelo |
HG-904A4. ¿ Qué es esto? |
HG-904A2. ¿ Qué es esto? |
| Cantidad de canales |
Cuatro canales. |
Dual canal. |
| Principales funciones |
|
1Inspección sincronizada de tres canales, con valores de aceleración, velocidad, desplazamiento y axis recopilados simultáneamente de cada canal.así como gráficos del espectro de frecuencia de los parámetros de alarma.
|
- Sí, es cierto. |
1 canal |
| 2Adquisición sincronizada de cualquier parámetro, rango de frecuencia y gráfico. |
Uno o dos o tres o cuatro canales. |
Uno o dos canales. |
| 3Traza eje, análisis de inicio-parada, pruebas de impacto. |
- Sí, es cierto. |
No |
| 4Monitoreo en tiempo real de valores de hardware y análisis en tiempo real de gráficos de tendencia para cualquier parámetro y cualquier rango de frecuencia; análisis en tiempo real del espectro de frecuencia y la forma de onda. |
Uno o dos o tres o cuatro canales. |
Uno o dos canales. |
| 5Tecnología de monitoreo de pulso de impacto de rodamiento. |
Opcional (Notas de orden) |
Opcional (Notas de orden) |
| 6Uno o dos planeando. |
- Sí, es cierto. |
- Sí, es cierto. |
| 7Sistema de análisis de software de gestión de equipos. |
- Sí, es cierto. |
- Sí, es cierto. |
| 8Se puede conectar a ICP, sensor de carga, sensor de desplazamiento de corriente, sensor de velocidad magnetoeléctrica. |
- Sí, es cierto. |
- Sí, es cierto. |
| 9El análisis de fase relativo, |
Opcional (Notas de orden) |
Opcional (Notas de orden)
|
Función principal

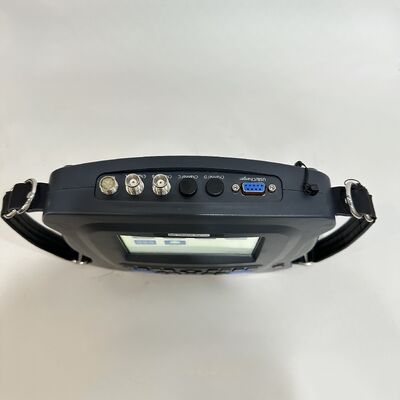

Puertos de entrada multifuncionales para varios sensores: piezoeléctrico, electromagnético, corriente de Eddy, ICP
-- pantalla de color de 5 pulgadas con interfaz china para una visualización clara y hermosa
-- Gran espacio de almacenamiento con un disco duro de 16 GB que puede almacenar automáticamente decenas de miles de valores de características de vibración y espectros de puntos de medición.
-- Cuatro canales de adquisición sincronizada con 24-bit AD sampling
- 1600, por ejemplo.32006400 o 12800 líneas del espectro FFT.
-- Interfaz de comunicación USB 2.0 con una nueva pantalla de menú estilo ventana china para una operación más fácil
-- Frecuencia de análisis de hasta 35 KHZ con 8 niveles opcionales
-- Análisis dinámico de alta velocidad de función completa, incluyendo espectro de amplitud, espectro de potencia, espectro logarítmico, etc.
-- Display various time domain feature values, including peak value, peak-peak value, effective value, peak factor, skewness, kurtosis, etc. El valor de las características de un dominio de tiempo es el valor de un dominio de tiempo, el valor de un dominio de tiempo, el valor de un dominio de tiempo, el valor de un dominio de tiempo, el valor efectivo, el factor de un dominio de tiempo, el valor de un dominio de tiempo, el valor de un dominio de tiempo, etc.
-- Múltiples funciones de análisis y diagnóstico: análisis de rodamientos y engranajes (análisis de demodulación de envolvente), diagnóstico de fallas, (prueba de golpe) diagnóstico de frecuencia natural, etc.
-- Data/records storage and playback para el equilibrio del rotor
-- El peso de prueba se puede eliminar o retener selectivamente y su calidad se puede estimar
-- operación de equilibrio de alta precisión con equilibrio rápido para medir y mostrar valores de vibración, amplitudes, fases
-- Detección y diagnóstico de fallas de rodamientos / engranajes usando demodulación de envolvente de hardware
-- medición de velocidad, medición de ruido, medición de fase, diagnóstico de fase
-- Configuración manual del umbral de disparo (gran, medio, pequeño)
-- Se puede equipar con el software EMD de sistema de gestión de equipos (incluyendo base de datos de rodamientos)
Especificación de hardware
| Las estadísticas |
Especificación |
| Modelo |
HG-904A4 cuatro canal / HG-904A2 doble canal |
| Cantidad de canales |
Cuatro canales de vibración, uno de tacómetro. |
| Principales funciones |
Single-channel or multi-channel synchronous acquisition of various parameters including acceleration, velocity, displacement, and axial envelope (adquisición sincronizada de varios parámetros, incluyendo aceleración, velocidad, desplazamiento y envolvente axial) |
| la exactitud |
± 5 por ciento |
| Conversión A/D |
Muestreo de AD de 24 bits |
| Display de pantalla LCD |
Soporta la entrada de pantalla táctil, pantalla de color de 5 pulgadas |
| Rango del tacómetro |
120 por 12 mil rpm. |
| Rango de temperatura del instrumento |
-20° 55° C. -No puedo. |
| Rango de temperatura del sensor |
-20° -120°C. -No puedo creerlo. |
| Batería recargable |
Batería de litio recargable 7.2V, 6800mA; tiempo de carga 7 horas, tiempo de trabajo continuo 8 horas |
| Cargador |
8V, 2A. ¿Qué quieres decir? |
| La biblioteca de diagnóstico |
Base de datos de rodamientos |
| Función de medición y rango |
Simultáneamente mide cuatro valores de parámetros y espectros de parámetros de alarma con una sensibilidad de 100 mv/g.
Aceleración de 0.1 ‰ 199.99 m/s2
Velocidad de 0.1199.99 mm/s
El desplazamiento de 1um?? 1999um
Valor de envolvente axial de 0.1 ∼ 30 m/s2
|
| Función de análisis de software |
Vibration spectrum and time domain waveform analysis, envelope analysis, precise fault diagnosis function for rolling bearings (four parts) Función de diagnóstico de fallas separadas:El hardware del instrumento tiene una función de diagnóstico de fallas separada para recopilar otros espectros de parámetros., cepstrum, espectro logarítmico, y diagnóstico de espectro de potencia (adquisición en tiempo real y pantalla en tiempo real) |
| Capacidad de almacenamiento |
16G |
| Interfaz externa |
Carga y comunicación USB2.0 |
| Función de salida de informe |
Detecta la salida del informe de datos |
| Vibration measurement frequency response range: el rango de respuesta de la frecuencia de la vibración |
2 ′ 35 KHz |
| Tipo de sensor conectable: |
El sensor de aceleración piezoeléctrica, el sensor ICP, el sensor de velocidad magnetoeléctrica, el sensor de corriente Eddy. |
Descripción del software
Con el rápido desarrollo de la Internet de las Cosas y las plataformas de big data, hemos integrado las ventajas funcionales de nuestro sistema de software existente y adoptado la plataforma Windows.Net 3.5-5.0,Microsoft Visual Studio 2019 suite fue desarrollado porLa comunicación entre el sistema de software y el colector adopta una arquitectura UDP unificada, y el sistema de software está diseñado con versiones tanto de red como independientes..Después de casi un año de esfuerzos, hemos lanzado la última versión del Enterprise Equipment Intelligent Monitoring and Diagnosis System (en adelante conocido como el sistema EMD).Utilizando la operación flexible del software del cliente y las ventajas de la herramienta de análisis integralEl software del sistema es compatible con multi-channel colectores de datos de la red.Recolectores de monitoreo inalámbricoMientras analiza tendencias de datos en línea, el analizador de mano puede complementar la recopilación de datos para hacer el análisis de equipos en el sitio más completo.Al hacerlo, analizará de forma exhaustiva las tendencias y anormalidades de las unidades., identificando con precisión las causas de las anomalías, y maximizando la protección de los equipos en el sitio.
Especificación del software
| Las estadísticas |
|
| Funciones principales |
1El sistema requiere la visualización simultánea de cuatro parámetros: aceleración, velocidad, desplazamiento y envolvente axial.
2.Trend charts for any parameter can be retrieved and viewed by time selection. Los gráficos de tendencias para cualquier parámetro se pueden recuperar y ver por selección de tiempo.
3. Single parameter trend chart, waveform chart, and frequency spectrum analysis chart se pueden mostrar en la misma interfaz.
4.Cuatro gráficos de tendencia de parámetros (aceleración, velocidad, desplazamiento y envolvente axial) se pueden mostrar en la misma interfaz.
5.Three parameter trend chart of acceleration, velocity, and temperature (including acceleration and velocity frequency spectrum analysis charts) puede mostrarse en la misma interfaz.
6El análisis de dominio de tiempo incluye 13 indicadores de diagnóstico de fallas sensibles.
7La función de análisis de autocorrelación está disponible.
Requisitos de expansión de funciones del sistema:
8- Con referencia de predicción de vida residual.
9El gráfico de tendencias y el análisis del espectro de frecuencias deberían tener opiniones de referencia de autodiagnóstico.
10Los informes se pueden exportar con un solo clic.
11Se requiere una función de diagnóstico y análisis multidimensional y de múltiples parámetros.
Estadísticas de estado de operación y mantenimiento del sistema:
12Las estadísticas de estado de alarma se muestran.
13El estado de ejecución del plan se muestra.
Gestión de operación y mantenimiento del sistema:
14El estado de los recolectores de datos se puede ver.
15El estado del equipo se puede ver.
One-click import of equipment inventory is available. El inventario de equipos está disponible.
|
