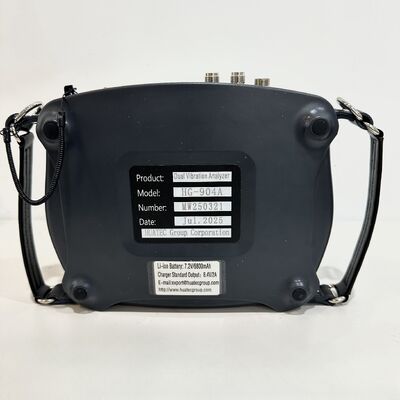

Cuenta con un puerto de entrada versátil que se puede conectar a varios tipos de sensores. Analizador de vibraciones multifuncional de cuatro canales

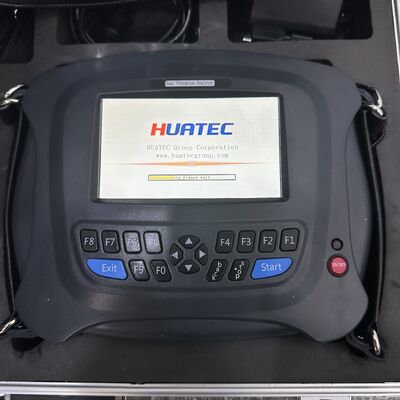

El instrumento multifuncional HUATEC HG-904A de cuatro canales, cuenta con un puerto de entrada versátil que se puede conectar a varios tipos de sensores. Utiliza microelectrónica avanzada, análisis de señales y tecnologías de diagnóstico de fallas, integrando la monitorización del estado del equipo y las capacidades de diagnóstico de fallas en una sola unidad.
El instrumento analizador incluye la función de adquisición de datos de vibración de cuatro canales, que puede completar la medición de vibraciones en el sitio y almacenar automáticamente decenas de miles de valores de características de vibración y espectros de puntos de medición. También puede mostrar de uno a cuatro canales de formas de onda y espectros sincrónicamente en el sitio. Además, puede servir como un detector de desequilibrio, completando la verificación de equilibrio dinámico de uno y dos lados en el sitio.
BT4 & IP54
Tenga en cuenta: Existe una gran diferencia en la configuración del hardware entre los canales cuádruples y los canales duales.
| Función principal |
Modelo |
| modelo |
HG-904A4 |
HG-904A2 |
| Cantidad de canales |
cuatro canales |
dos canales |
| Funciones principales |
|
1, Inspección sincrónica de tres canales, con aceleración, velocidad, desplazamiento y valores de envolvente axial recopilados simultáneamente de cada canal, así como gráficos de espectro de frecuencia de los parámetros de alarma.
|
SÍ |
1 canal |
| 2, Adquisición sincrónica de uno o varios canales de cualquier parámetro, cualquier rango de frecuencia y cualquier gráfico. |
1 o 2 o 3 o 4 canales |
1 o 2 canales |
| 3, Traza de eje, análisis de inicio-parada, pruebas de impacto. |
SÍ |
NO |
| 4, Monitoreo en tiempo real de los valores de hardware y análisis en tiempo real de los gráficos de tendencia para cualquier parámetro y cualquier rango de frecuencia; análisis en tiempo real del espectro de frecuencia y la forma de onda. |
1 o 2 o 3 o 4 canales |
1 o 2 canales |
| 5, Tecnología de monitoreo de impulsos de impacto de rodamientos (juzgando la lubricación y el impacto de los rodamientos) |
Opcional (Notas del pedido) |
Opcional (Notas del pedido) |
| 6, Equilibrio de 1 o 2 planos |
SÍ |
SÍ |
| 7, Sistema de análisis de software de gestión de equipos |
SÍ |
SÍ |
| 8, Se puede conectar a ICP, sensor de carga, sensor de desplazamiento de corriente de Foucault, sensor de velocidad magnetoelectromagnético |
SÍ |
SÍ |
| 9, Análisis de fase relativa |
Opcional (Notas del pedido) |
Opcional (Notas del pedido)
|
Función principal

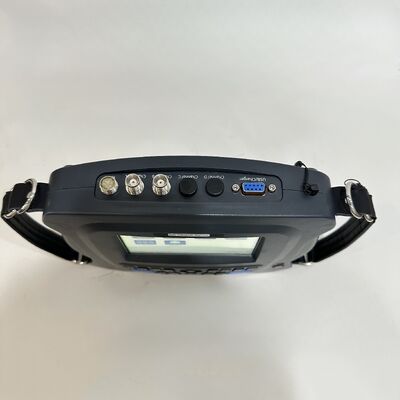

Puertos de entrada multifuncionales para varios sensores: (Piezoeléctrico, Electromagnético, Corriente de Foucault, ICP)

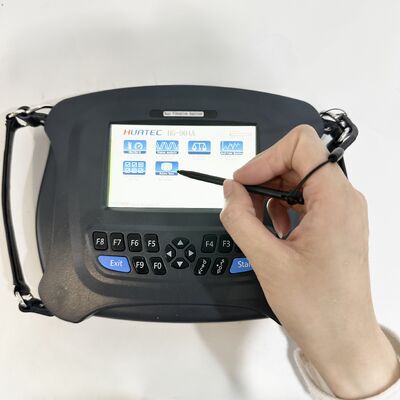

-- Pantalla a color de 5 pulgadas con interfaz en chino para una visualización clara y hermosa
-- Gran espacio de almacenamiento con un disco duro de 16 GB que puede almacenar automáticamente decenas de miles de valores de características de vibración y espectros de puntos de medición
-- Adquisición sincrónica de cuatro canales con muestreo AD de 24 bits
-- Espectro FFT de 1600, 3200, 6400 o 12800 líneas
-- Interfaz de comunicación USB 2.0 con una nueva visualización de menú estilo Windows en chino para una operación más fácil
-- Frecuencia de análisis de hasta 35 KHZ con 8 niveles opcionales
-- Análisis dinámico de alta velocidad con funciones completas, incluido el espectro de amplitud, el espectro de potencia, el espectro logarítmico, etc.
-- Muestra varios valores de características del dominio del tiempo, incluido el valor pico, el valor pico a pico, el valor efectivo, el factor de cresta, la asimetría, la curtosis, etc.
-- Múltiples funciones de análisis y diagnóstico: análisis de rodamientos/engranajes (análisis de demodulación de envolvente) diagnóstico de fallas, (prueba de golpe) diagnóstico de frecuencia natural, etc.
-- Almacenamiento y reproducción de datos/registros para el equilibrio del rotor
-- El peso de la prueba se puede quitar o retener selectivamente y su calidad se puede estimar
-- Operación de equilibrio de alta precisión con equilibrio rápido para medir y mostrar los valores de vibración, amplitudes, fases
-- Detección y diagnóstico de fallas de rodamientos/engranajes mediante demodulación de envolvente de hardware
-- Medición de velocidad, medición de ruido, medición de fase, diagnóstico de fase
-- Ajuste manual del umbral de disparo (grande, mediano, pequeño)
-- Puede estar equipado con el software EMD del sistema de gestión de equipos (incluida la base de datos de rodamientos)
Especificación de hardware
| Estadísticas |
especificación |
| Modelo |
HG-904A4 cuatro canales / HG-904A2 dos canales |
| Cantidad de canales |
Cuatro canales de vibración, un canal de tacómetro |
| Funciones principales |
Adquisición sincrónica de uno o varios canales de varios parámetros, incluida la aceleración, la velocidad, el desplazamiento y la envolvente axial |
| precisión |
±5% |
| Conversión A/D |
Muestreo AD de 24 bits |
| Pantalla LCD |
Admite entrada de pantalla táctil, pantalla a color de 5 pulgadas |
| Rango del tacómetro |
120—12000rpm |
| rango de temperatura del instrumento |
-20—55°C |
| rango de temperatura del sensor |
-20°—120°C |
| Batería recargable |
Batería de litio recargable de 7,2 V, 6800 mA; tiempo de carga 7 horas, tiempo de trabajo continuo 8 horas |
| Cargador |
8.V, 2A |
| Biblioteca de diagnóstico |
Base de datos de rodamientos |
| Función y rango de medición |
Mide simultáneamente cuatro valores de parámetros y espectros de parámetros de alarma con una sensibilidad de 100 mv/g
aceleración de 0,1——199,99 m/s²
velocidad de 0,1——199,99 mm/s
desplazamiento de 1um——1999um
valor de envolvente axial de 0,1——30 m/s²
|
| Función de análisis de software |
Análisis del espectro de vibración y la forma de onda en el dominio del tiempo, análisis de envolvente, función precisa de diagnóstico de fallas para rodamientos (cuatro partes) Función de diagnóstico de fallas separada: El hardware del instrumento tiene una función de diagnóstico de fallas separada para recopilar otros espectros de parámetros, cepstrum, espectro logarítmico y diagnóstico del espectro de potencia (adquisición en tiempo real y visualización en tiempo real) |
| Capacidad de almacenamiento |
16G |
| Interfaz externa |
Carga y comunicación USB2.0 |
| Función de salida de informe |
Detecta la salida del informe de datos |
| Rango de respuesta de frecuencia de medición de vibración: |
2—35KHz |
| Tipos de sensores conectables: |
Sensor de aceleración piezoeléctrico, sensor ICP, sensor de velocidad magnetoelectromagnético, sensor de corriente de Foucault |
Descripción general del software
Con el rápido desarrollo de Internet de las cosas y las plataformas de big data, hemos integrado las ventajas funcionales de nuestro sistema de software existente y adoptado la plataforma Windows.Net 3.5-5.0, el conjunto Microsoft Visual Studio 2019 y la base de datos MySQL. La comunicación entre el sistema de software y el recolector adopta una arquitectura UDP unificada, y el sistema de software está diseñado con versiones de red e independientes. Después de casi un año de esfuerzos, hemos lanzado la última versión del Sistema de Monitoreo y Diagnóstico Inteligente de Equipos Empresariales (en adelante, el sistema EMD). Al utilizar la operación flexible del software cliente y las ventajas de la herramienta de análisis integral, los usuarios pueden monitorear los datos de manera más conveniente y analizar las causas de las anomalías de manera más efectiva. El software del sistema es compatible con recolectores de datos de red multicanal, recolectores de monitoreo inalámbricos y analizadores portátiles fuera de línea. Al analizar las tendencias de los datos en línea, el analizador portátil puede complementar la recopilación de datos para que el análisis del equipo en el sitio sea más completo, analizando así de manera integral las tendencias y anomalías de la unidad, identificando con precisión las causas de las anomalías y maximizando la salvaguarda del equipo en el sitio.
Especificación del software
| Estadísticas |
|
| Funciones principales |
1. El sistema requiere la visualización simultánea de cuatro parámetros: aceleración, velocidad, desplazamiento y envolvente axial.
2. Los gráficos de tendencia de cualquier parámetro se pueden recuperar y ver mediante la selección de tiempo.
3. El gráfico de tendencia de un solo parámetro, el gráfico de forma de onda y el gráfico de análisis del espectro de frecuencia se pueden mostrar en la misma interfaz.
4. Se pueden mostrar cuatro gráficos de tendencia de parámetros (aceleración, velocidad, desplazamiento y envolvente axial) en la misma interfaz.
5. Se puede mostrar un gráfico de tendencia de tres parámetros de aceleración, velocidad y temperatura (incluidos los gráficos de análisis del espectro de frecuencia de aceleración y velocidad) en la misma interfaz.
6. El análisis del dominio del tiempo incluye 13 indicadores sensibles de diagnóstico de fallas.
7. La función de análisis de autocorrelación está disponible.
Requisitos de expansión de la función del sistema:
8. Referencia de predicción de la vida útil residual del rodamiento.
9. Los gráficos de tendencia y el análisis del espectro de frecuencia deben tener opiniones de referencia de autodiagnóstico.
10. Los informes se pueden exportar con un solo clic.
11. Se requiere una función de diagnóstico y análisis de múltiples parámetros y múltiples dimensiones.
Estadísticas del estado de operación y mantenimiento del sistema:
12. Se muestran las estadísticas del estado de la alarma.
13. Se muestra el estado de ejecución del plan.
Gestión de la operación y el mantenimiento del sistema:
14. Se puede ver el estado de los recolectores de datos.
15. Se puede ver el estado del equipo.
Importación con un solo clic del inventario de equipos disponible.
|
