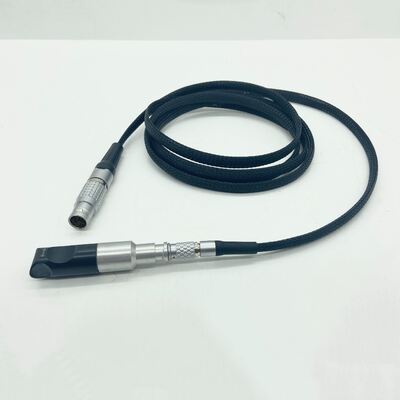

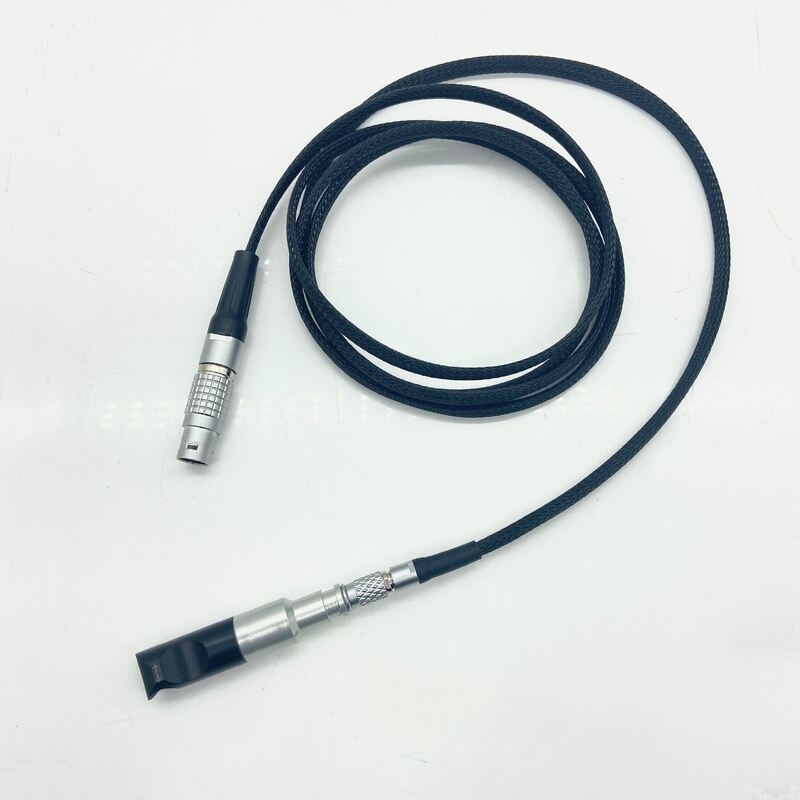

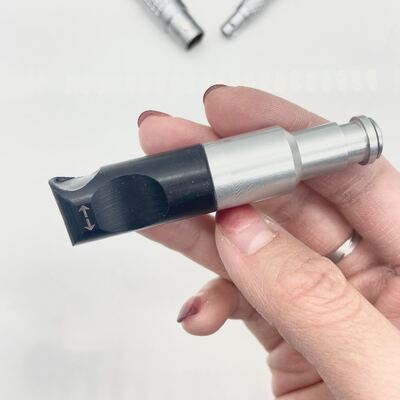

GE Localizador 3S Eddy Sensor de Proba de Corriente

Sensor de sonda de corrientes parásitas GE Locator 3S

Sensor de sonda de corrientes parásitasDescripción

Nuestros investigadores de sensores han descubierto que el diseño de la sonda y la estructura de sonda adecuada pueden mejorar la señal de defecto, que de otro modo sería indetectable, facilitando su detección. Después de años de experiencia, un diseño cuidadoso y un estricto control de calidad de los detalles, proporcionamos varios tipos de sondas de detección de sensores de corrientes parásitas de alto rendimiento, que pueden adaptarse al uso de varios tipos de instrumentos de ensayo de corrientes parásitas. Al elegir el medidor de corrientes parásitas de la serie ET y su sonda correspondiente, se puede obtener el mejor rendimiento de adaptación y la mayor sensibilidad de detección. Las sondas de sensor que proporcionamos incluyen: bobina diferencial, absoluta y de reflexión (captación de accionamiento), la serie de sondas estándar proporciona la diferencial, diferencial, absoluta y reflexión para la mayoría de las aplicaciones de nuestros clientes, como la detección y evaluación de defectos superficiales, la detección de grietas internas en los orificios de los pernos, grietas por corrosión y adelgazamiento por desgaste en tubos de intercambiadores de calor, detección de grietas en soldaduras ferromagnéticas y estructuras multicapa.

Selección de la sonda del sensor

Cuando los clientes tienen requisitos especiales para proyectos de prueba o no saben mucho sobre la especificación de la sonda, la selección de funciones, por favor, proporcionen la siguiente información, les daremos la elección recomendada: 1, el material y el tratamiento térmico de la pieza de trabajo inspeccionada; 2. Tamaño físico, superficie y extremo del material de la pieza de trabajo a inspeccionar; 3. Fabricantes y modelos de los instrumentos utilizados para las pruebas; 4. Contenido y normas de los elementos de prueba; 5. Velocidad o ritmo de detección. La sonda se puede dividir en tipo paramétrico y tipo transformador según la diferente señal de salida de la bobina de detección. La frecuencia general es de 10Hz-10MHz. Según el diferente material de prueba se puede elegir con bobina de excitación o sin bobina de excitación.

Tipo de sonda de sensor

Según los requisitos de las pruebas, se puede configurar con una variedad de sondas: sonda de punto, plano, arco/perfil, sonda de paso interior/exterior, sonda rotativa, separación de material de dureza, conductividad, sonda de espesor de revestimiento, según los requisitos de prueba del producto del cliente, se personaliza la sonda de detección más adecuada.

Uso de sondas de sensor

La sonda de corrientes parásitas general tiene un cierto ángulo de detección, de acuerdo con los requisitos de detección, de acuerdo con la dirección de movimiento relativa de la pieza de trabajo y la sonda para ajustar el ángulo de la sonda, la superficie de detección de la sonda perpendicular a la superficie de la pieza de trabajo detectada (colocada, sonda de punto), la sonda y la pieza de trabajo para mantener una velocidad relativamente uniforme, mantener una distancia de elevación relativamente estable, la distancia de elevación entre 0,2-0,8 mm es generalmente la mejor. Ajuste fino del rango de ganancia del instrumento de acuerdo con las diferentes necesidades de elevación.

Proceso de ajuste:

1. Colocar muestras estándar;

2, establecer la dirección de movimiento de la sonda, instalación vertical;

3, ajuste de elevación a 0,2-0,8 mm (según la rugosidad de la superficie de la pieza de trabajo, la tolerancia dimensional);

4, ejecutar el software, ajustar la frecuencia y la ganancia hasta que el defecto de la muestra estándar en la posición crítica de la alarma. (Elevar la sonda demasiado cerca resultará en la saturación de la señal, y demasiado lejos resultará en una mala sensibilidad).

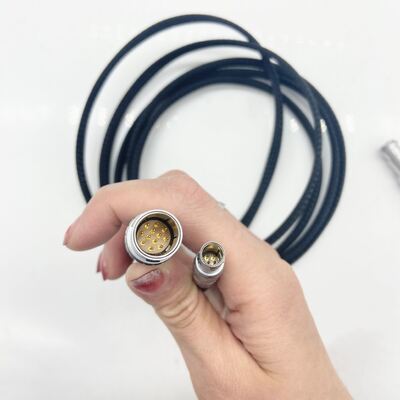

Uso del cable de la sonda

De acuerdo con la diferente interfaz del instrumento utilizando diferentes estructuras para hacer el cable de la sonda, la producción general de la línea de la sonda necesita saber la interfaz del instrumento y la definición de la interfaz, de acuerdo con la diferente definición del cable de la sonda. Nuestra empresa puede proporcionar sondas de corrientes parásitas y cables de sonda para GE locator, Olympus NORTEC y otras máquinas.
