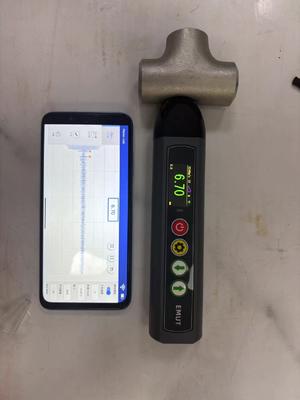

Recubrimiento de penetración con compensación de temperatura TG-14 Medidor de espesor ultrasónico electromagnético
El medidor de espesor ultrasónico electromagnético TG-14+ es un instrumento de medición de espesor ultrapequeño y sin contacto que no requiere acoplador acústico y puede medir el espesor de materiales metálicos o conductores magnéticos.
Parámetros básicos:
| muestreo |
80MSPS |
| ancho de banda |
2.5MHz～6MHz |
| transmisión |
±600V_400Hz_125ns |
| ganancia |
Automática 0 ~ 96dB, paso 1dB |
| Precisión de la medición |
±0.01mm |
| rango de velocidad del sonido |
400～9999 m/s |
| Rango efectivo |
0.75～1280 mm |
| Grado promedio |
L, M, H Tercera marcha ajustable |
| Distancia de elevación |
5mm (aluminio), 4mm (acero al carbono), 3mm (acero inoxidable) |
| Rango de medición |
Medición de acero al carbono — 1X:160mm 2X:320mm 3X:640mm 4X:1280mm |
| Tipo de medición |
Aluminio, cobre, hierro, acero al carbono, acero fundido, acero aleado, acero inoxidable, aleación de titanio y otros materiales metálicos |
|
|
| Canal de medición |
2* Pieza delgada, uso general, barra |
| Modo de medición |
Eco único (I-E), Eco doble (E-E) |
| Patrón de búsqueda |
Frontera - frontera, cresta - cresta, cresta - frontera |
| Función auxiliar |
Congelación automática, ganancia automática, suspensión automática, visualización de forma de onda A-scan, teléfono conectado por Wi-Fi |
| Función de corrección |
Ajuste de altura de puerta, ajuste de supresión de retardo, ajuste de ganancia manual, calibración de velocidad del sonido, compensación de alta temperatura |
|
|
| Comunicación |
RS-485 o USB2.0 |
| Cargador |
5V2A, Interfaz estándar Tipo-C |
| Pantalla de visualización |
1.47 PULGADAS 320× 172 IPS_LCD |
| Tamaño del cuerpo |
178.4 mm× 42 mm× 32 mm |
| Duración de la batería |
Batería de litio de 3.7V 3400mAh durante 6 horas |
| Peso |
Una carcasa de metal: 358g B carcasa de inyección: 255g C inyección + desmontaje rápido: 289g |
Configuración estándar
| Número de serie |
Nombre |
Cantidad |
Marca |
| 1 |
Máquina principal |
1 |
|
| 2 |
Sonda de temperatura normal |
1 |
4MHz,42mm*32mm |
| 3 |
Cable de carga |
1 |
|
| 4 |
Enchufe de carga |
1 |
|
| 5 |
Manual |
1 |
|
| 6 |
Bloque de prueba de base de hierro |
1 |
|
| 7 |
Bloque de prueba de base de aluminio |
1 |
|
| 8 |
Caja de embalaje |
1 |
|
Artículos opcionales (se pueden pedir según sea necesario, no incluidos en la configuración estándar)
| SN. |
Nombre |
Cantidad |
Marca |
| 1 |
Sonda de alta temperatura |
1 |
4MHz,Φ33mm*40mm |
| 2 |
Sonda de temperatura normal de diámetro pequeño |
1 |
4MHz,Φ13mm*36mm |
| 3 |
Sonda de temperatura normal de diámetro grande |
1 |
4MHz,Φ40mm*60mm |
| 4 |
teléfono móvil |
1 |
Teléfonos que admiten Android y HarmonyOS |
| 5 |
Pad |
1 |
Soporte Android, HarmonyOS Pad |
| 6 |
reloj |
1 |
Relojes que admiten Android y HarmonyOS |
| 7 |
Software de computadora superior |
1 |
Software de aplicación |
Características del instrumento
l tamaño pequeño, fácil de transportar
l Los requisitos de la superficie de la pieza de trabajo no son altos, la superficie rugosa sin tratamiento de esmerilado, puede lograr una medición sin contacto
l No es sensible al recubrimiento y se puede utilizar para medir el espesor de las piezas recubiertas
l Sin acoplador acústico, se puede lograr la medición del espesor de la pieza de trabajo a alta temperatura y se puede llevar a cabo la compensación de temperatura
Características generales:

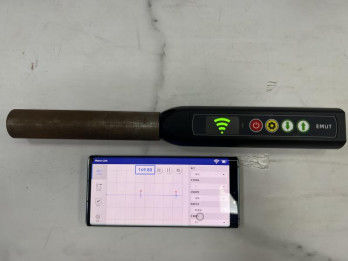

A. El instrumento se compone de un host y un teléfono móvil, que están conectados de forma inalámbrica a través de Wifi
B, el instrumento adopta el principio de ultrasonido electromagnético, el proceso de inspección no necesita pulir la superficie de la pieza de trabajo, no se requiere agente de acoplamiento
C, la sonda y el host están integrados, la sonda se puede reemplazar
D, conectado al teléfono móvil, tableta después de la exploración A, exploración B dos funciones
E, tipo de sonda configurable: sonda (≤80℃, medición a corto plazo), sonda de alta temperatura (≤800℃, medición a corto plazo)
F, mango de alta temperatura configurable: mango corto (para cumplir con los requisitos de inspección de hasta 350℃, medición a corto plazo), mango largo (para cumplir con los requisitos de inspección de hasta 800℃, medición a corto plazo)
