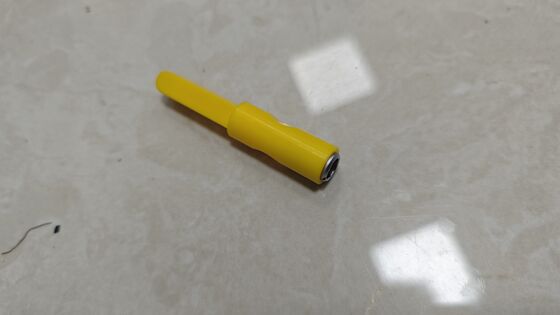

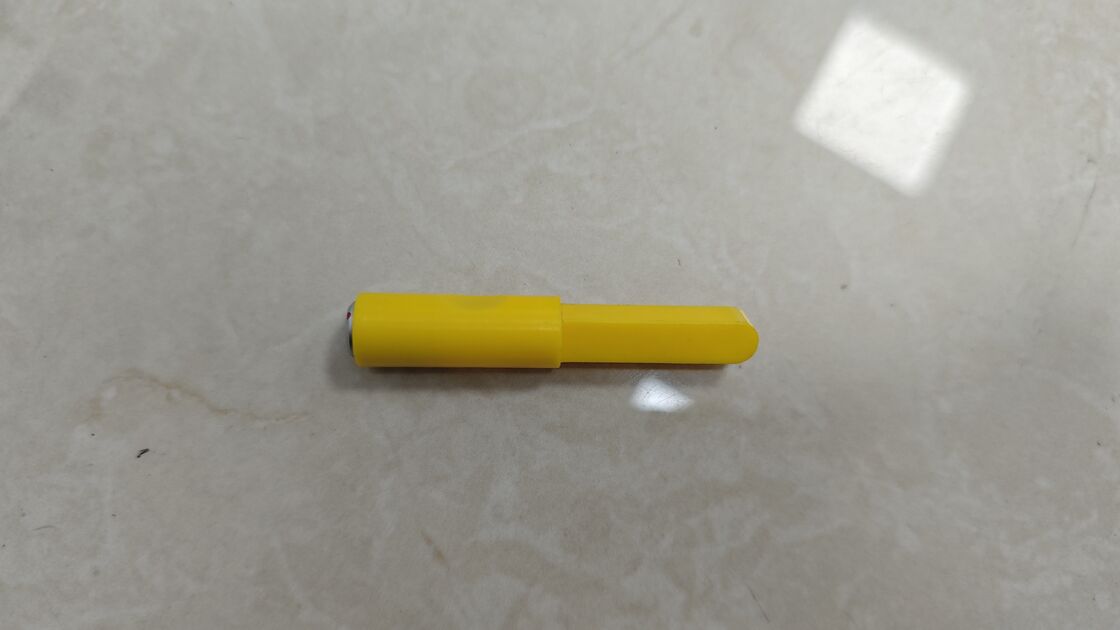

Sensor de sonda de costura de soldadura por corrientes de Foucault

Sensor de sonda de costura de soldadura de corriente de redondo

Introducción a los sensores de sonda de corriente de Eddy

Nuestros investigadores de sensores han descubierto que el diseño de la sonda y la estructura apropiada de la sonda pueden mejorar las señales de defectos que originalmente eran difíciles de detectar, haciéndolas más fáciles de detectar.Después de años de experiencia, diseñamos cuidadosamente y controlamos estrictamente la calidad de los detalles para proporcionar varios tipos de sondas de detección de sensores de corriente de remolino de alto rendimiento,con una capacidad de transmisión superior a 300 W,Cuando se selecciona el instrumento de corriente de redondo de la serie ET y su sonda de correspondencia, se puede lograr el mejor rendimiento de correspondencia y la mayor sensibilidad de detección.diferencialesPor lo general, la serie de sondas estándar puede satisfacer la mayoría de las necesidades de aplicación del cliente, como la detección y evaluación de defectos de superficie,detección de grietas en la pared interna del orificio del perno, las grietas de corrosión del tubo del intercambiador de calor y el adelgazamiento del desgaste, la corrosión de la estructura multicapa y la detección de grietas de soldadura ferromagnética.

Selección de sensores de sonda

Cuando los clientes tengan requisitos especiales de ensayo o no estén familiarizados con las especificaciones y la selección de funciones de las sondas, proporcione la siguiente información:y le daremos las opciones recomendadasEl material y el tratamiento térmico de la pieza de trabajo inspeccionada. Las dimensiones físicas, la superficie y las condiciones finales del material de la pieza de trabajo inspeccionada.El fabricante y el modelo de los instrumentos utilizados para los ensayosLa sonda puede dividirse en dos tipos en función de la señal de salida de la bobina de detección: paramétrica y transformadora.La frecuencia general es 10Hz-10MHzDe acuerdo con los diferentes materiales de ensayo, uno puede elegir tener una bobina de excitación o no.

Tipos de sensores de sonda

De acuerdo con los requisitos de ensayo, se pueden configurar varias sondas: tipo puntual, tipo plano, sonda curva/profilación, sonda interna/externa de tipo transversal, sonda giratoria, clasificación del material de dureza,conductividad, sondas de medición del espesor del revestimiento sondas de ensayo personalizadas que son más adecuadas para las necesidades de ensayo del producto del cliente.

El uso de sensores de sonda

Una sonda típica de corriente de remolino tiene un cierto ángulo de detección.el ángulo de la sonda se ajusta de acuerdo con la dirección relativa del movimiento entre la pieza de trabajo y la sondaLa superficie de detección de la sonda es perpendicular a la superficie de la pieza de trabajo ensayada (tipo de colocación, sonda puntual).la sonda y la pieza de trabajo mantienen una velocidad relativamente uniforme y una distancia de elevación relativamente estableLa mejor distancia de elevación es generalmente entre 0,2-0,8 mm. El rango de ganancia del instrumento debe ajustarse de acuerdo con las diferentes distancias de elevación.

Proceso de ajuste:

1. Coloque las muestras estándar;

2. Configurar la dirección del movimiento de la sonda y instalarlo verticalmente;

3. ajustar la distancia de elevación a 0,2-0,8 mm (dependiendo de la rugosidad de la superficie y la tolerancia dimensional de la pieza de trabajo);

4Ejecute el software, ajuste la frecuencia y la ganancia hasta que la alarma de defecto estándar en la posición crítica.y si está muy lejos, producirá una sensibilidad deficiente).

Uso de cables de sonda

De acuerdo con las diferentes interfaces del instrumento, se utilizan diferentes estructuras para fabricar cables de sonda.es necesario conocer la interfaz del instrumento y la definición de la interfaz, y hacer cables de sonda de acuerdo con diferentes definiciones.
