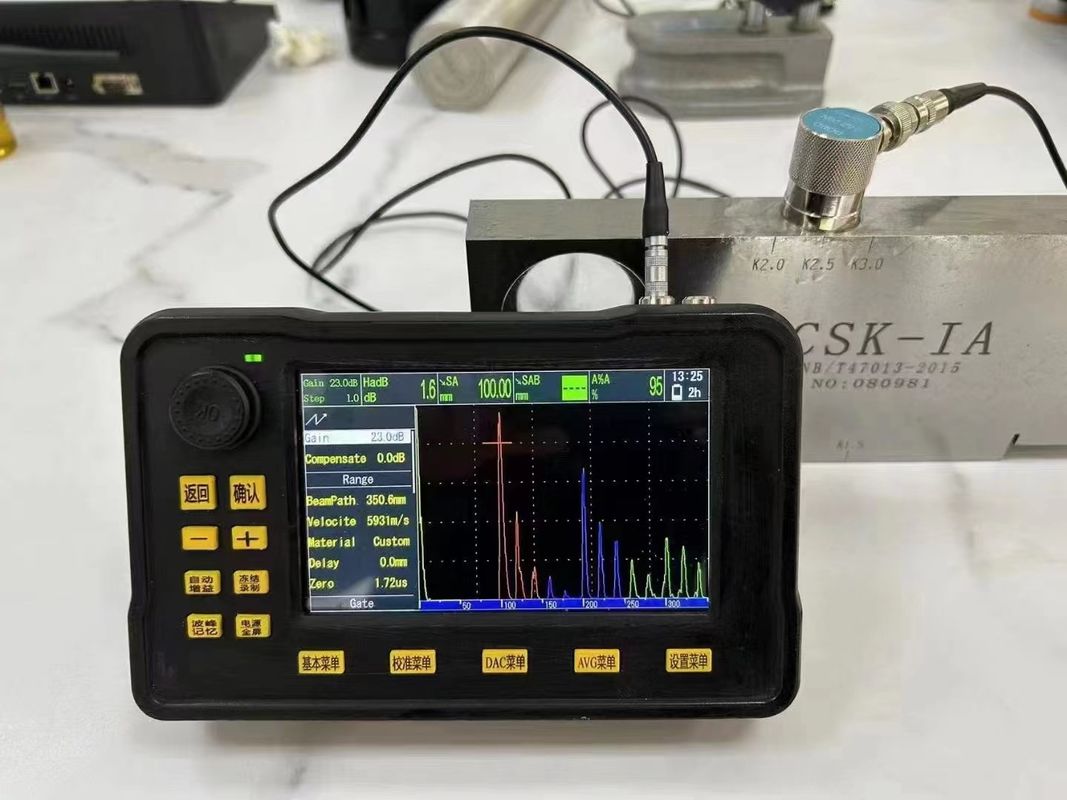

Detector digital de fallas por ultrasonido FD540mini
El detector de fallas por ultrasonido FD540mini es un nuevo tipo de producto de prueba por ultrasonido lanzado por nuestra empresa, ampliamente utilizado en industrias como calderas, recipientes a presión, energía, petróleo, química, petróleo en alta mar, tuberías, construcción naval, automóviles, fabricación mecánica, metalurgia, procesamiento de metales, estructuras de acero, transporte ferroviario, energía nuclear, universidades, etc. Puede detectar, ubicar, evaluar y diagnosticar convenientemente varios defectos internos (grietas, holguras, poros, inclusiones, etc.) en las piezas de trabajo. Este detector digital de fallas por ultrasonido tiene una estructura compacta, forma de onda estable, gran resistencia, alta sensibilidad, respuesta rápida y una frecuencia de emisión repetitiva máxima de hasta 10000 Hz. Es un producto de detección de fallas por ultrasonido extremadamente portátil.
Características
1: El cuerpo es ligero y adecuado para operar con una sola mano.
2: Carga rápida PD65W + 12 horas de duración de la batería.
3: Pantalla IPS de alta definición de 5.0 pulgadas con una nueva interfaz de usuario.
4: Admite pantalla táctil completa, operación de gestos rápidos, teclado virtual,
fácil de usar
5: Con DAC, AVG, ganancia automática, memoria de pico, medio alcance de color, escaneo B
y otras funciones profesionales.
6: Incluye cambio de chino e inglés, exportación de datos a tarjeta SD, en línea
actualización, captura de pantalla y muchas otras funciones prácticas.
Parámetros técnicos
|
Rango de detección
|
10m(Acero al carbono de onda longitudinal)
(Requisitos de rendimiento metrológico:
≥3500mm)
|
|
Modo de pulso
|
Pulso agudo, onda cuadrada, onda cuadrada doble
|
|
Voltaje de pulso
|
25V～300V ajustable Paso de 25V
|
|
Ancho de pulso
|
0ns～500ns continuamente ajustable, paso de 10ns
|
|
Amortiguación
|
fuerte y débil ajustable
|
|
Repetición de pulso
frecuencia
|
Automático o manual, continuamente ajustable de 100Hz a 1000Hz,
con un paso de 10Hz
|
|
Ganancia
|
120dB, paso 0.1dB, 1dB, 10dB
|
|
Ancho de banda
|
0.1MHz～20MHz
|
|
Filtro de onda
|
1M~5M
|
|
Pantalla
|
LCD de 5.0 pulgadas, el tamaño de visualización efectivo es de 108 mm de largo y 64 mm de ancho
|
|
Resolución
|
800×480
|
|
Interfaz del instrumento
|
Doble LEMO-00 C5
|
|
Alarma
|
Alarma de puerta A, B
|
|
Interfaz de salida
|
USB tipo C
|
|
Modo de detección
|
Onda completa, media onda positiva, media onda negativa, RF
|
|
Puerta
|
Independiente A,B
|
|
Modo de medición
|
Pico, lado de onda
|
|
Memoria
|
Tarjeta SD 1G
|
|
Guardar contenido
|
Marco único, grabación continua multiframe (≤200 marcos)
|
|
Modo cuantitativo
|
Curva DAC,Curva AVG(DGS)
|
|
Funciones auxiliares
|
Soporte táctil, teclado virtual, PD rápido
carga, ganancia automática, memoria de pico, congelación
|
|
Detección de fallas
estándares
|
AWS D1.1/D1.5,NB/T 47013,GB/T 29712,GB/T 11345
|
|
Tamaño y peso
|
183mm×113mm×45mm 780g,batería incluida
|
|
Batería
|
12 horas
|
|
Unidad
|
Métrico, imperial
|
|
Temperatura de funcionamiento
|
-10℃～55℃
|
|
Cargador
|
“Genaral”AC(100～240V, 50～60Hz)
|
|
Resolución
|
36dB
(Requisitos de rendimiento metrológico:≥26dB)
|
|
Rango dinámico
|
40dB
(Requisitos de rendimiento metrológico:≥26dB)
|
|
Margen de sensibilidad
|
60dB
(Requisitos de rendimiento metrológico:≥42dB)
|
|
Linealidad vertical
|
2.8%
(Requisitos de rendimiento metrológico:≤6%)
|
|
Linealidad
horizontal
|
0.6%
(Requisitos de rendimiento metrológico:≤2%)
|
|
Idioma
|
Chino/Inglés
|
Configuración estándar
|
Número de serier
|
nombre
|
número
|
|
1
|
Host FD540mini
|
1
|
|
2
|
Sonda (sonda recta de alta precisión, sonda angular)
|
2
|
|
3
|
Línea de sonda
|
2
|
|
4
|
Cargador
|
1
|
|
5
|
Línea de alimentación
|
1
|
|
6
|
Manual de instrucciones
|
1
|
|
7
|
Certificado de conformidad
|
1
|
|
8
|
Tarjeta de garantía
|
1
|
|
9
|
Banco de energía
|
1
|
