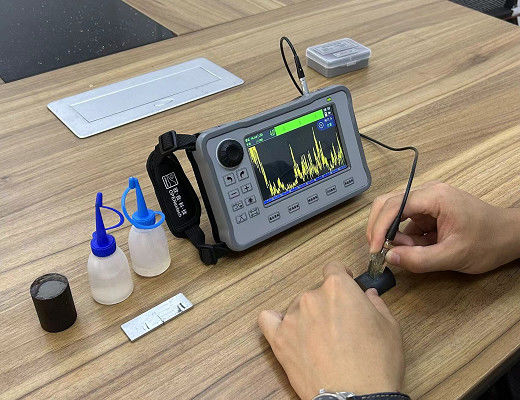

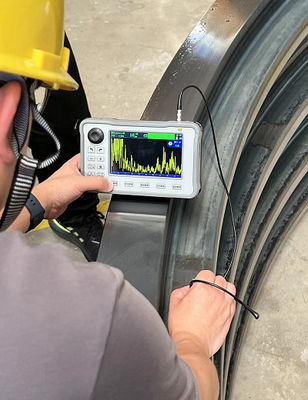

TG-8000 Tester de medición de profundidad por ultrasonidos de capa endurecida de alta precisión
Antecedentes:
El tratamiento de endurecimiento superficial puede mejorar la resistencia al desgaste y la resistencia a la fatiga de los componentes sometidos a tensiones dinámicas.profundidad endurecidaLa profundidad de la capa endurecida es un importante indicador de calidad en el proceso de tratamiento de endurecimiento superficial.la calidad del proceso de endurecimiento solo puede garantizarse mediante métodos de ensayo aleatoriosEste método no sólo daña los componentes, pierde tiempo, sino que también tiene un alto costo.
|
Rendimiento de detección de profundidad de capa endurecida
|
Objeto a medir |
Profundidad de la capa endurecida por inducción |
| Rango de medición |
0.7 15 mm |
| Resolución de medición |
0.1 mm |
| Repetibilidad de las mediciones |
± 0,1 mm (por ubicación) |
| Sensibilidad |
80 dB o más (banda estrecha de 5 MHz) |
| Ganancia ajustable |
Max 120dB Min 0.1dB de tono |
| Frecuencia central de recepción de la amplificación |
1 a 20 MHz |
| Linealidad vertical |
Dentro del ±2,8% |
| Linealidad horizontal |
Dentro del ±0,6% |
| Cargador de CA |
Ingreso de carga rápida de 65 W AC 100 V 240 V ± 10% 50/60 Hz ± 3 Hz |
| Batería |
Batería de iones de litio |
| Tiempo de carga |
1.5 horas |
| Tiempo de funcionamiento |
Alrededor de las 12h (varía según las condiciones de uso del usuario) |
| Temperatura ambiente |
0°50°C (durante el funcionamiento) -20°60°C (durante el almacenamiento) |
| Display y tamaño de pantalla |
5Pantalla LCD HD de 0,0 pulgadas |
| Dimensiones exteriores ((mm), peso ((g) |
Se trata de un producto que contiene un contenido de azúcar en el agua de un recipiente. |
| Interfaz externa |
Tarjeta de memoria SD |
| Puerto de transmisión de datos de tipo C |
Solución:
Nuestra empresa utiliza un método ultrasonido rápido y no destructivo para medir la profundidad de las capas endurecidas.y garantizar que el producto es siempre de alta calidad ajustando el proceso de producción a tiempoEl instrumento puede optimizar los parámetros de fabricación, acortar el tiempo de inactividad de la máquina después de reemplazar el sensor inductivo,Realizar la función de control de fabricación rápida y una buena gestión de la calidad.
Nuestro equipo:
El dispositivo utiliza el siguiente principio: la capa endurecida casi no tiene resistencia a las ondas ultrasónicas,mientras que los materiales que no han sido sometidos a un tratamiento de endurecimiento dispersará una gran cantidad de ondas ultrasónicasEl sistema de detección registra la señal de retrodispersión y la procesa con nuestros elementos electrónicos de medición.se puede obtener la profundidad de endurecimiento final del material.
Características
● Los equipos de medición pueden integrarse en el proceso de producción.
● La precisión de la medición es muy alta: el error en la determinación del valor de la profundidad superficial es de aproximadamente ± 0,1 mm (método metalográfico)
● Obtener rápidamente los resultados de las mediciones: cada medida toma sólo unos segundos.
● Se pueden evaluar muy rápidamente grandes cantidades de piezas.
● Se pueden medir piezas de diferentes tamaños con diferentes cuñas.
● El dispositivo puede moverse libremente (peso total: 780 g).
● Los parámetros se pueden ajustar fácilmente según los requisitos del cliente.
Parámetros técnicos
●Transductor de pulso ultrasónico
● Frecuencia de recepción ultrasónica: 120 MHz.
● Dos canales de recepción y de envío.
●Procesamiento de la envolvente de la señal.
●El acoplamiento acústico se logra mediante cuñas especiales.
Configuración estándar
| Número de serie |
Nombre |
Cantidad |
| 1 |
Anfitrión |
1 |
| 2 |
Probación |
1 |
| 3 |
Línea de la sonda |
1 |
| 4 |
Cuña |
1 |
| 5 |
Carga rápida |
1 |
| 6 |
Agente de acoplamiento de botella dividida y muestra de calibración |
Cada uno 1 |
| 7 |
Cable de alimentación |
1 |
| 8 |
Manual de trabajo |
1 |
| 9 |
Certificado |
1 |
| 10 |
Tarjeta de garantía |
1 |
Configuración opcional
Bloques de cuña que se pueden personalizar para adaptarse a diferentes formas de piezas de trabajo
