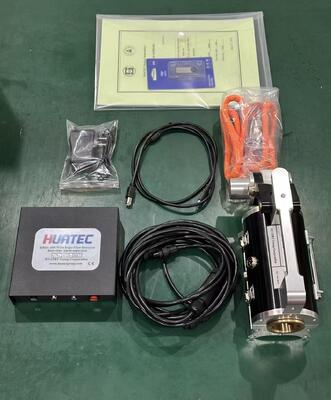

MRT que prueba el dispositivo de detección de defectos del desgaste de los defectos de las cuerdas de alambre de acero de la cuerda magnética

MRT que prueba el dispositivo de detección de defectos del desgaste de los defectos de las cuerdas de alambre de acero de la cuerda magnética

1.Especificaciones

Estándares: GB/T21837-2008, ASTM E1571-2001 (Especificación estándar para el examen electromagnético de cables de acero ferromagnéticos), GB/T5972-2006/ISO 4309:90, GB8918—2006

Rango de detección: Φ1,5—300 mm (elija un sensor diferente)
Velocidad relativa entre el sensor y el cable metálico: 0,0—6,0 m/s La mejor opción: 0,3—1,5 m/s
Mejor espacio entre el manguito guía y el cable metálico: 2—6 mm, espacio permitido: 0—15 mm

Tipo de archivo de salida: salida de archivos de Word

Alarma: Alarma sonora y luminosa.
Detección de ubicación de cable roto (LF)
Precisión del juicio cualitativo: 99,99%
Evaluación cuantitativa
Error de repetibilidad de sensibilidad: ±0,055%
Error de visualización: ±0,2%
Error de detección de ubicación,(L): ±0,2%
Alimentación: fuente de alimentación del ordenador de 5 V.
PESO DEL SENSOR: < 10 kg (sensor normal)

Temperatura ambiente: -10 ℃ ~ 40 ℃

Presión de aire: 86~106Kpa

Humedad relativa: ≤85%

El sistema Windows del detector de computadora de cable metálico es el producto de renovación del sistema GB que, basándose en la teoría del software DOS y la ideología de guía de alarma de visualización en tiempo real, utiliza Visual Basic6.0 como base del lenguaje de programación y continúa con la compilación para convertirse en.

Esta parte de hardware del sistema utiliza el sensor magnético avanzado nacional y extranjero y el módulo de muestreo de investigación y desarrollo independiente unifica, a través de la conducción de línea principal RS232 (o USB), el almacenamiento directo de datos en la computadora.

Esta parte del software del sistema se encuentra en la base del análisis de la transformación wavelet y, al utilizar la base del lenguaje de programación Visual Basic 6.0, continúa con la compilación. Logre funciones como adquisición y control de datos, análisis de datos, visualización de datos, almacenamiento de datos, etc. Aumenta la característica visible en la función del software DOS, y por su tendencia única a seguir continuamente el camino, puede continuamente, la señal de datos dinámica observada y su situación de cambio, y la visualización en tiempo real obtiene el resultado y envía la alarma; El software aumentó la función de evaluación automática; En el defecto parcial se demuestra en el aumento de la sección transversal y el porcentaje del área seccional total; El software y Windows son completamente compatibles, se adaptan a la operación de inercia del usuario, utilizan archivos de Word para el informe de examen de producción.

Este software del sistema puede ser compatible con el formato de datos de muestreo del software DOS del detector de computadora de cable metálico y puede procesar el análisis en él.

El sistema Windows adoptó un procedimiento operativo independiente y el sistema de examen seguro puede adaptarse cómodamente a cada tipo de computadora moderna y completa una serie de procedimientos de examen.

2. Disposición del sistema

3. Introducción del sensor

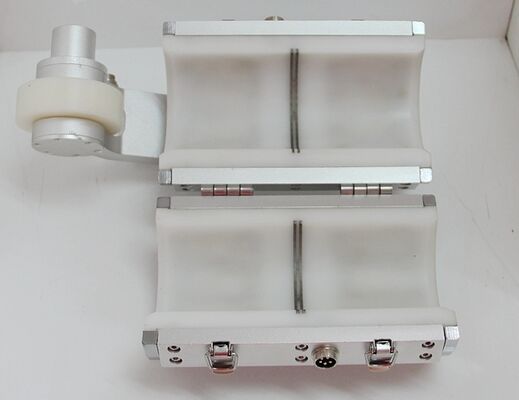

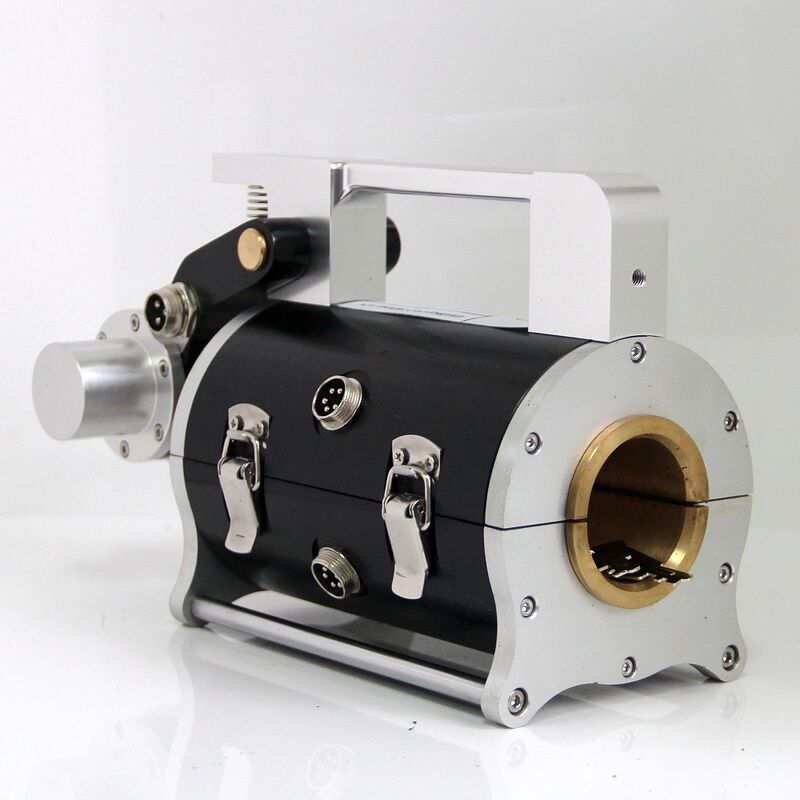

Sensor magnético: El sensor está compuesto por un localizador de desplazamiento (rueda guía, codificador), la instalación de magnetización y la organización de muestreo. Después de que el sistema se activa, el cable metálico tiene el movimiento relativo y luego puede recoger la señal.

Localizador de desplazamiento: la rueda principal gira un círculo, el codificador fotoeléctrico envía el pulso de instrucción de muestreo, realizando un muestreo de espacio igual.

Instalación de magnetización: Cuando el cable y tiene el movimiento relativo, se completa la magnetización axial del cable.

Organización del muestreo: cuando el cable metálico y el sensor tienen un movimiento relativo, el elemento Hall que compone el canal de muestreo transformará la condición de cambio de fuga de flujo magnético del cable metálico en la señal de voltaje de simulación.

4. Aparato de alarma en tiempo real HUATEC

El aparato de alarma en tiempo real de HUATEC es una adquisición de datos portátil multipropósito, a través de la línea de transmisión RS232 para enviar y guardar la señal de datos convertida a la computadora, hacer uso de la formidable función de la CPU de la computadora en línea y análisis de procesamiento en tiempo real, de acuerdo con el valor umbral equivalente que se establecerá de antemano envía la alarma en tiempo real. Un grupo para suministrar energía al sensor, grupo de baterías de litio, la salida es de 5V. Hay un puerto de carga adicional para poder suministrar la carga y el interruptor de encendido.

5. Introducción al software

Imagen 3 Elementos de funciones principales

6. Opción de sensor
