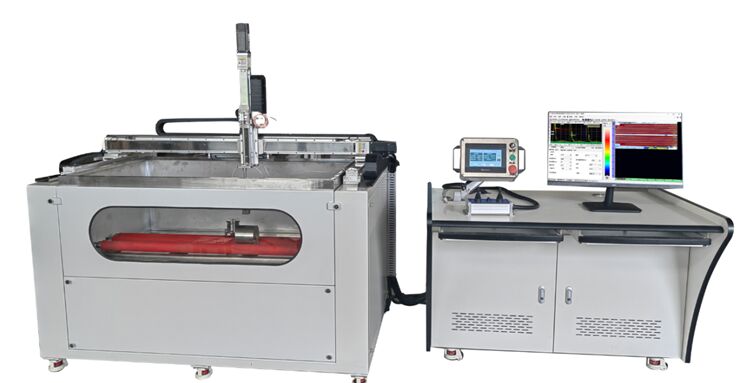

Detector de defectos por ultrasonido multicanal de inmersión en agua

Inmersión en agua Detector ultrasónico multicanal de fallas

(Canales 1-128 disponibles)

Usos del producto

El detector ultrasónico de fallas por inmersión en agua es adecuado para sistemas de inspección C-scan de materiales como acero al carbono, acero inoxidable, aleación de aluminio, aleación de titanio, aleación de cobre y materiales compuestos. Es un equipo de prueba ultrasónica utilizado en industrias como la aeroespacial, la construcción naval y los metales no ferrosos para detectar defectos internos como grietas, delaminación, capas adhesivas, inclusiones y poros.

Características

• Objetos a probar: placas planas, cilindros, conos, casquetes esféricos y cuerpos de revolución;
• El software muestra modos de escaneo como A scan, B scan, C scan, D scan y medición de espesor.
• El software de tomografía C-scan puede realizar análisis de corte en piezas, con un tamaño de corte mínimo de 0.1 mm;
• Tipos de transductores: enfoque puntual, enfoque lineal
• Soporta funciones de análisis cuantitativo, que pueden mostrar la ubicación, forma y tamaño de los defectos internos en la pieza probada en forma de imágenes, y realizar estadísticas de tamaño y área de defectos, y calcular automáticamente el área de defectos y la tasa de defectos.
• Soporta la localización automática de defectos y es adecuado para el escaneo y análisis simultáneo de una o varias piezas de trabajo. Cuenta con posicionamiento preciso, alta precisión de detección e imágenes C-scan intuitivas.
• La nueva placa ultrasónica adopta un amplio rango de ancho de banda, alta frecuencia de muestreo y alta frecuencia de repetición del sistema ultrasónico.

El software de escaneo C puede medir directamente el área de defectos, la distancia entre defectos, evaluar defectos y marcar áreas anormales, lo que facilita la investigación experimental y el registro.

• El sistema tiene una función de operación desatendida. Después de que el usuario configura los parámetros, el sistema puede escanear automáticamente, guardar datos y realizar otras tareas. Una vez completado el escaneo, regresará automáticamente al origen y esperará el próximo escaneo.
• El software de adquisición y análisis de datos presenta una interfaz de usuario en chino (también hay disponible una interfaz en inglés). La interfaz de usuario es amigable, fácil de operar y proporciona resultados intuitivos, reduciendo los requisitos de habilidad técnica para los operadores. La funcionalidad se puede actualizar continuamente según las necesidades del cliente.

Software de imagen de corte C-scan, grosor mínimo de corte 0.1mm

(La unidad principal se puede expandir hasta 128 canales)

Parámetros técnicos principales

• Rango de espesor: 0.8~9999mm (A scan)

0.8~500mm (C scan)

• Número de canales de unidad única: 1-8 canales, división/combinación de transmisión/recepción seleccionable
• C-scan: Análisis de sección tomográfica, tamaño mínimo de sección 0.1mm
• Frecuencia del transductor: 0.2~25MHz
• Tamaño de paso de transductor único: 0.1~3mm
• Tamaño de paso grande: 80, 200, 400 y 800 mm (cuatro especificaciones)
• Defecto mínimo a detectar: profundidad 5mm, φ0.2mm
• Voltaje de transmisión: -350V opcional
• Impedancia de transmisión: 400Ω , 80Ω
• Borde de caída del pulso: <15ns (10%~90%)
• Ancho de pulso: 30–1000 ns, en incrementos de 5 ns.
• Frecuencia de operación: 100MHz
• Canales de muestreo: 1 / 2 / 4 rutas seleccionables, operación paralela
• Frecuencia de muestreo: 100 MHz (8 bits)
• Rango de ganancia: 0dB~110dB, en pasos de 1dB y 6dB.
• Ancho de banda de recepción: 0.5MHz ~ 22MHz
• Filtro de paso bajo: 3.5 / 5 / 7.5/ 10 MHz seleccionable
• Método de detección: Radiofrecuencia/detección completa, media positiva o media negativa seleccionable.
• Linealidad horizontal: <0.5%
• Linealidad vertical: <3%
• Resolución: >28dB
• Margen de sensibilidad: >55dB
• Frecuencia de repetición: 2.5kHz~5kHz (por canal)
• Codificación y conteo: 2 ejes, fase AB, o pulso + dirección
• Entrada/salida de aislamiento óptico: 8/8 canales
• Interfaz de señal: SMA/BNC opcional
• Interfaz de red: 100Mbps
• Temperatura ambiente: -30℃ ~ 70℃Humedad ambiental:
• <90%
