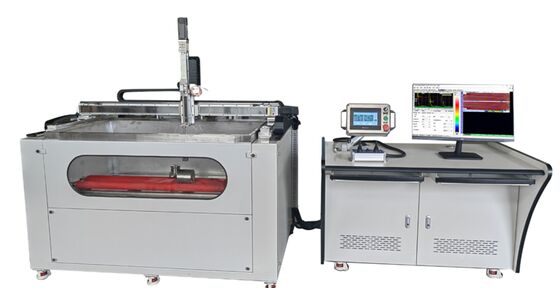

HUT-8 1-128 Detector de fallas ultrasónico de inmersión en agua multicanal
Uso del producto

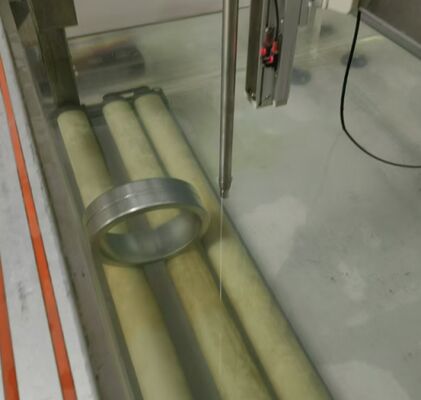

El detector de fallas por ultrasonido de inmersión en agua es adecuado para sistemas de inspección por escaneo C de materiales como acero al carbono, acero inoxidable, aleación de aluminio, aleación de titanio, aleación de cobre,y materiales compuestosEs un equipo de prueba ultrasónica utilizado en industrias como la aeroespacial, la construcción naval y los metales no ferrosos para detectar defectos internos como grietas, delaminados, capas adhesivas, inclusiones.,y los poros.
Principales parámetros técnicos
| Rango de espesor |
0.8~9999mm (Escaneo)0.8 ~ 500 mm (escaneo en C)
|
| Número de canales de una sola unidad |
1-8 canales, separación de transmisión/recepción/combinación seleccionable |
| Escaneo C. |
Análisis tomográfico de sección, tamaño mínimo de la sección 0,1 mm |
| Frecuencia de la sonda |
0.2 ~ 25MHz |
| Tamaño de paso de una sola sonda |
0.1 ~ 3 mm |
| Tamaño de paso grande |
80, 200, 400 y 800 mm (cuatro especificaciones) |
| Defecto mínimo a detectar |
profundidad de 5 mm,φ0.2 mm |
| Voltagem de transmisión |
-350 V opcional
|
| Impedancia de transmisión |
400Ω, 80Ω |
| Frente de caída del pulso |
< 15 ns (10% ~ 90%)
|
| Ancho del pulso |
30 ‰ 1000 ns, en incrementos de 5 ns
|
| Frecuencia de funcionamiento |
100 MHz
|
| Canales de muestreo |
¿ Por qué no?Pista seleccionable, funcionamiento paralelo
|
| Frecuencia de muestreo |
100 MHz (8 bits)
|
| Rango de ganancia |
0dB~110dB, en pasos de 1dB y 6dB
|
| Filtro de paso bajo |
3.5 / 5 / 7.5/ 10 MHz seleccionable
|
| Recibir ancho de banda |
0.5 MHz ~ 22 MHz
|
| Método de detección |
Radiofrecuencia/detección completa, media positiva o media negativa seleccionable
|
| Linealidad horizontal |
< 0,5%
|
| Linealidad vertical |
< 3%
|
| Resolución |
> 28 dB
|
| Margen de sensibilidad |
> 55 dB
|
| Frecuencia de repetición |
2.5 kHz~5 kHz (por canal)
|
| Codificación y conteo |
2 ejes, fase AB, o pulso + dirección
|
| Entrada/salida de aislamiento óptico |
8/8 canales
|
| Interfaz de señal |
SMA/BNC opcional
|
| Interfaz de red |
100 Mbps
|
| Ambientetemperatura |
-30 °C ~ 70 °C
|
| Humedad ambiental |
< 90%
|
Características
Ø Los objetos a ensayar: placas planas, cilindros, conos, tapas esféricas y cuerpos de rotación.
Ø El software muestra modos de escaneo tales como escaneo A, escaneo B, escaneo C, escaneo D y medición de espesor.
Ø El software de tomografía por escáner puede realizar análisis de las piezas con una talla mínima de 0,1 mm;
Ø Tipos de sondas: enfoque puntual, enfoque lineal
Ø Soporta funciones de análisis cuantitativo, que pueden mostrar la ubicación, forma y tamaño de los defectos internos en la parte probada en forma de imágenes, y realizar estadísticas de tamaño y área de defectos,y calcular automáticamente el área de defecto y la tasa de defecto.
Ø Apoya la localización automática de defectos y es adecuado para el escaneo y análisis simultáneos de piezas de trabajo únicas o múltiples.y imágenes intuitivas de la tomografía de C..
Ø La nueva placa ultrasónica adopta un amplio rango de ancho de banda, alta tasa de muestreo y alta frecuencia de repetición del sistema ultrasónico.
El software de escaneo C puede medir directamente el área de defecto, la distancia entre los defectos, evaluar los defectos y marcar las áreas anormales, lo que facilita la investigación y el registro experimentales.
Ø El sistema tiene una función de operación desatendida. Después de que el usuario establece los parámetros, el sistema puede escanear automáticamente, guardar datos y realizar otras tareas.Volverá automáticamente al origen y esperará el próximo escaneo.
Ø El software de adquisición y análisis de datos cuenta con una interfaz de usuario en chino (también está disponible una interfaz en inglés).,Reducción de los requisitos de habilidades técnicas de los operadores.
