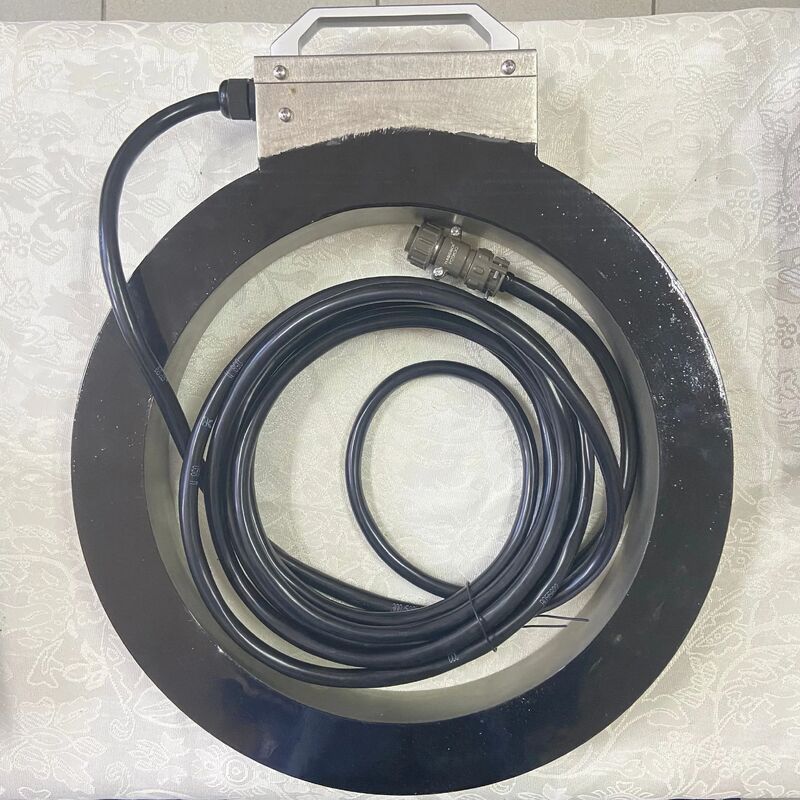

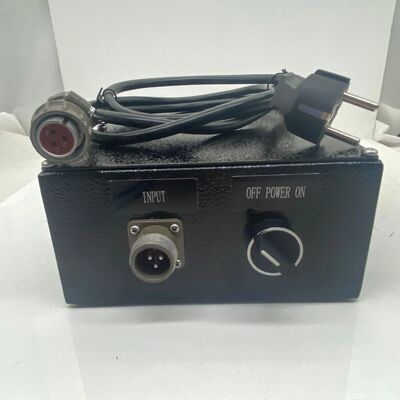

Bobina de Inspección de Partículas de Desmagnetización y Magnetización DC HCDX-C280DC
I. Descripción General del Producto
*Nombre del Producto: Bobina de Magnetización y Desmagnetización DC
*Modelo del Producto: HCDX-C280DC
*Aplicación Principal: Este producto es un componente clave de un equipo de inspección por partículas magnéticas, utilizado para magnetizar y desmagnetizar piezas de trabajo ferromagnéticas para detectar defectos en la superficie o cerca de la superficie de la pieza de trabajo.
*Características del Producto: Basado en el informe de prueba de fábrica, este equipo tiene las características de un fuerte campo magnético central (hasta 508GS o superior), un excelente efecto de desmagnetización (hasta 0.1mT), operación estable y seguridad y fiabilidad.
II. Parámetros Técnicos
Los siguientes parámetros han sido probados y verificados como calificados al salir de fábrica, representando los indicadores de rendimiento del equipo en condiciones normales de operación:
| Corriente de Magnetización |
Cuando el voltaje de trabajo es AC230V, la corriente máxima es 9.8A (el rango de ajuste recomendado es 0-8A. El uso de corriente excesiva puede causar sobrecalentamiento de la bobina). |
| Corriente de Desmagnetización |
9.8A - 0 |
| Intensidad del Campo Magnético Central |
> 450GS (el límite real es 508GS).
|
| Tasa de Error de la Corriente de Magnetización Axial |
≤ ±10% (la medición real es < +3%), asegurando una magnetización uniforme |
| Efecto de Desmagnetización |
Campo Magnético Residual ≤ 0.2mT (la medición real es 0.1mT).
|
| Resistencia de Aislamiento General |
≥ 2MΩ (la medición real es 5.2MΩ), asegurando la seguridad eléctrica |
| Sensibilidad |
Se puede calibrar utilizando piezas de prueba estándar A1 15/50, con visualización clara.
|
| Aumento de Temperatura |
Bajo una tasa de carga del 10%-20%, después de 4 horas de operación continua, el aumento de temperatura cumple con el estándar JB/T8290-2011.
|
| Ruido de Operación |
< 60dB |
III. Pasos de Operación
(1) Inspección Pre-operación
*Verificación de Seguridad: Asegúrese de que el equipo esté correctamente conectado a tierra y verifique la integridad del cable de alimentación y del cable de salida. Observe si la superficie del equipo está dañada y confirme que las señales de advertencia de seguridad sean claramente visibles.
*Verificación de Accesorios: Confirme que todos los accesorios (como cables de conexión, conectores, etc.) estén completos y en buen estado.
*Confirmación del Entorno: Asegúrese de que el entorno de trabajo esté seco y limpio, y que no haya artículos inflamables o explosivos.
(2) Procedimiento de Operación de Carga
*Conectar la pieza de trabajo: Conecte firmemente el extremo de salida del equipo a la pieza de trabajo a inspeccionar.
*Configuración de Parámetros: Basado en el material, especificaciones y estándares de inspección de la pieza de trabajo, establezca una corriente de magnetización apropiada dentro del rango de 0-8A. Se recomienda comenzar con una corriente más baja.
*Iniciar Carga: Presione el botón de carga, y el equipo magnetizará la pieza de trabajo. El tiempo de magnetización suele ser muy corto (unos segundos).
*Aplicar Suspensión Magnética: Rocíe suspensión magnética sobre la superficie de la pieza de trabajo durante o inmediatamente después de la magnetización.
*Inspeccionar Defectos: Bajo una iluminación adecuada, observe si hay rastros magnéticos en la superficie de la pieza de trabajo. Puede usar piezas de prueba A1 15/50 para verificar si la sensibilidad está a la altura del estándar.
(3) Procedimiento de Operación de Desmagnetización
*Desmagnetizar la pieza de trabajo: Asegúrese de que la pieza de trabajo esté en el centro de la bobina.
*Iniciar Desmagnetización: Presione el botón de desmagnetización, y el equipo realizará automáticamente la operación de desmagnetización. La desmagnetización se completa cuando el puntero del medidor de corriente regresa a cero.
*Verificación del Efecto: Utilice un instrumento de medición de campo magnético (como un medidor Gauss) para detectar el campo magnético residual en partes clave de la pieza de trabajo. No debe exceder 0.2mT (la medición real suele alcanzar 0.1mT).
IV. Precauciones y Mantenimiento
*Advertencia de Seguridad:
Asegure una conexión a tierra confiable durante la operación para prevenir descargas eléctricas.
El equipo generará un fuerte campo magnético. Las personas con marcapasos, dispositivos médicos implantados y mujeres embarazadas deben mantenerse alejadas.
Evite tocar los terminales de alto voltaje directamente cuando el equipo esté en funcionamiento.
*Consejos de Operación:
No opere durante mucho tiempo excediendo la corriente de magnetización máxima (8A) para evitar dañar el equipo.
Al trabajar continuamente, preste atención a la tasa de duración de la carga del equipo (10%-20%), y evite un aumento excesivo de temperatura debido a la operación prolongada a alta carga. Se recomienda detener la máquina para enfriar o reducir la tasa de carga después de 2 horas de operación.
Mantenga el equipo limpio y seco, y revise regularmente el rendimiento del aislamiento.
*Mantenimiento Diario:
Inspeccione regularmente la calidad del rociado de la apariencia. Si hay algún daño, manéjelo a tiempo para prevenir la oxidación.
Revise regularmente si todos los instrumentos eléctricos y sistemas operativos funcionan normalmente.
Cuando no se use durante mucho tiempo, debe almacenarse en un lugar seco y bien ventilado.
V. Resolución de Fallas (Breve)
|
Fenómeno
|
Posibles razones
|
Medidas sugeridas
|
|
No se puede magnetizar / desmagnetizar
|
La fuente de alimentación no está conectada y el cableado no está conectado correctamente.
|
Verifique la fuente de alimentación, el interruptor y los cables de conexión
|
|
Campo magnético central insuficiente
|
La configuración de la corriente de magnetización es demasiado baja.
|
Aumente adecuadamente la corriente (dentro del rango de 8A)
|
|
El campo magnético residual es muy fuerte después de la desmagnetización.
|
El procedimiento de desmagnetización no se realizó completamente o el material de la pieza de trabajo es especial.
|
Repita la operación de desmagnetización, o póngase en contacto con el técnico.
|
|
Ruido anormal del equipo
|
Componentes internos sueltos.
|
Detenga la máquina inmediatamente y póngase en contacto con un técnico de reparación profesional.
|
