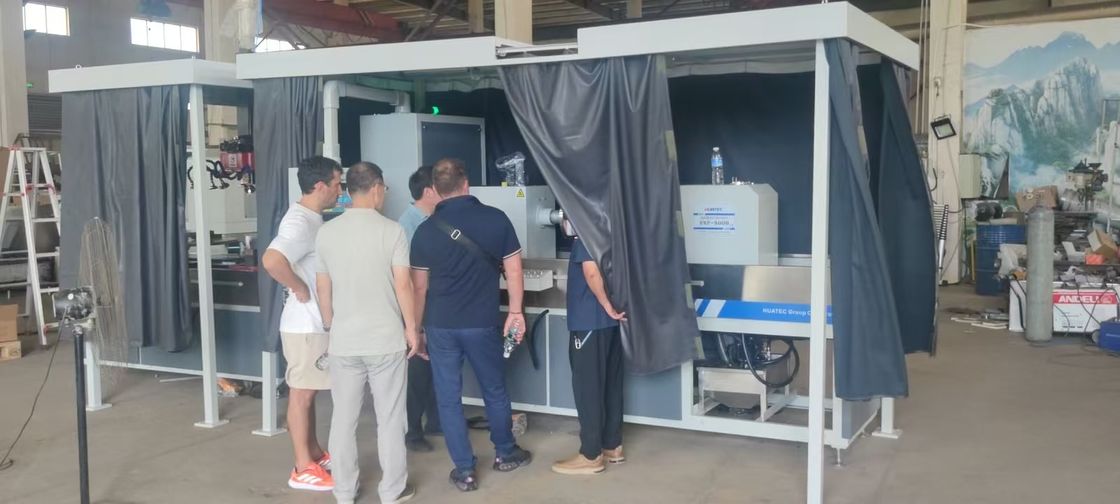

Máquina de inspección de partículas magnéticas fluorescentes

Máquina de inspección de partículas magnéticas fluorescentes

1.Principio de trabajo

La detección de partículas magnéticas utiliza la interacción entre el campo magnético de fuga y el polvo magnético en el defecto de la pieza de trabajo.Se aprovecha la diferencia entre los defectos superficiales y los defectos cercanos a la superficie de los productos de hierro y acero (como las grietas).El campo magnético de estos materiales se distorsionará después de la magnetización en el lugar discontinuo de estos materiales.que forman parte de la fuga de flujo magnético y que producen un campo de fuga magnéticaAsí, atrayendo el polvo magnético para formar la acumulación de polvo magnético en el defecto - rastro magnético, en condiciones de iluminación adecuadas, mostrando la ubicación y la forma del defecto

2.Utilización

La máquina de detección de fallas de partículas magnéticas fluorescentes se utiliza para detectar la superficie y la superficie cercana de la pieza de trabajo ferromagnética (como: engranaje, anillo de engranaje, eje de engranaje, etc.) debido a la forja, apagado,la molienda, fatiga causada por grietas y inclusión de escamas y otros defectos finos.

Cómo funcionaSi hay una grieta o un defecto, se crea un "campo de fuga". Se aplican partículas magnéticas fluorescentes, que se acumulan en estos campos de fuga.Estas partículas brillan brillantemente, haciendo visibles los defectos.
· Defectos específicos: identifica grietas, costuras, inclusiones, vueltas y otros defectos finos causados por fatiga, tratamiento térmico, forja, fundición o mecanizado.

Parámetro técnico

Rango de detección:Diámetro del engranaje ≤ 700 mm,altura≤410 mmEl artículo 2, apartado 1

Diámetro del eje ≤ 300 mm,Duración¿Qué es esto?Las demás:

Espaciado entre electrodos:0~410 mm(ajustable)

Corriente de circunferencia:AC 0~8000A Valor efectivo(Con controlador de fase de interrupción)

Potencial magnético longitudinal:AC 0~18000AT Valor efectivo(Con controlador de fase de interrupción)

Método de detección:detección de partículas magnéticas fluorescentes

Modo de magnetización:Magnetismo de circunferencia, magnetismo longitudinal, magnetismo compuesto

Modo de sujeción:sujetador neumático

Efecto de desmagnetismo:Remanencia inferior a 0,3 mT

Sensibilidad de detección:Se mostrará claramente la película de ensayo estándar A1 (15/50)

Fuente de alimentación:de tres fases y cinco alambres AC 380V 50Hz

3.Descripción del dispositivo

3.1Sistema de control eléctrico

El sistema de control se basa en un controlador lógico programable (PLC), que controla el funcionamiento de dos electrodos y el dispositivo de desmagnetismo de magnetización.Con el gabinete de control como cuerpo principal, contiene varios componentes ejecutivos, circuito de activación de magnetización, transformador principal, etc.

Entrada de corriente de magnetización y otros parámetros a través de la pantalla táctil.

Todos los indicadores, botones y luces de trabajo del receptor de detección de fallos adoptarán un voltaje de seguridad de 24 V.

El anfitrión de detección de fallas, desmagnetizador y la carcasa del gabinete de distribución están conectados a tierra de manera confiable.

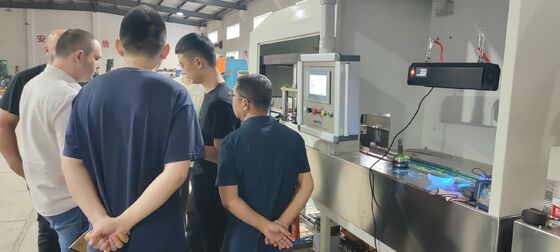

3.2Anfitrión

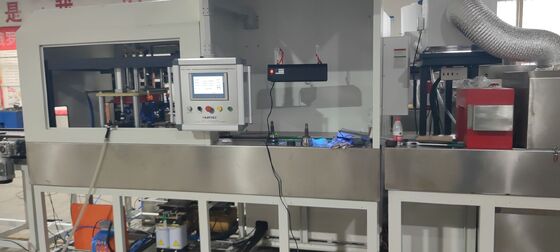

Máquina principal:Fuselaje, tanque de recogida de acero inoxidable, magnetizador, sistema de pulverización.

Fuselaje:El fuselaje está soldado con material de alta calidad, fuerte y hermoso.

El tanque de recogida de acero inoxidable:Hecho de acero inoxidable de alta calidad para la recolección de suspensión magnética.

Magnetizador:El electrodo magnetizante magnetiza la pieza de trabajo en la circunferencia y la bobina magnetizante la magnetiza en la longitud.La bobina y la placa del electrodo están hechas de cobre de alta calidadEl mecanismo de sujeción es accionado por componentes neumáticos, y la pieza de trabajo está sujetada entre dos electrodos para formar un circuito de magnetización circunferencial.

3.3Sistema de pulverización con suspensión magnética

Está compuesto por un depósito de recogida de suspensión magnética, una bomba de agua, una tubería y una cabeza de rociador.agitar y bombear la suspensión magnética de reflujo a la boquillaEl depósito de recogida de líquidos es externo y la rueda universal con dispositivo de freno está instalada en la parte inferior.la plataforma de observación y la cinta transportadora desmagnetizante del motor principal se recuperan en el tanque de recolección de líquido para evitar gotear.

4.Marca principal y proveedor de piezas eléctricas

Todos los componentes y componentes de los equipos son productos importados o nacionales de marca famosa, los productos caseros han pasado la prueba de calidad.

5.Las demás

5.1Instalación y depuración

5.1 Aseguramiento de la calidad y servicio postventa

5.1.1 Todos los componentes y materias primas del equipo se adquieren mediante estrictos controles y certificaciones para garantizar que son fabricados por fabricantes normales.

5.1.2 Todas las piezas hechas por el propio fabricante deberán fabricarse con materiales cualificados en estricta conformidad con los requisitos del proceso de diseño.

9.1.3 El período de garantía será de doce meses a partir de la fecha en que ambas partes firmen el informe de aceptación cualificado, y el servicio será de por vida.

5.2Embalaje y transporte

5.2.1 Envasado Las cajas deben embalase de conformidad estricta con las especificaciones estándar.

5.2.2 Los gastos de embalaje y transporte, los gastos de transporte y las primas de seguro de transporte correrán a cargo del demandante de conformidad con las normas nacionales,mientras que los gastos de embalaje serán sufragados por el Proveedor.

6.Tabla de configuración:

Mecanismo de magnetización vertical (detección de engranajes)   1 juego

Mecanismo de magnetización horizontal (detección del eje de engranaje y de piezas pequeñas)   1 juego

Fuente de alimentación magnética (gabinete de control de potencia)   1 juego

Sala oscura   2 juegos

Polvo magnético fluorescente  1 lata

Película de ensayo estándar  1 juego

Residuos el magnetómetro  1 juego

Cambiador de pie  1 juego

Lámpara UV colgante  1 juego

Lámpara UV de mano  1 juego
