Bloque de calibración del panel monitor del sistema penetrante PSM-5

Bloque de calibración del panel de monitoreo del sistema de penetración PSM-5

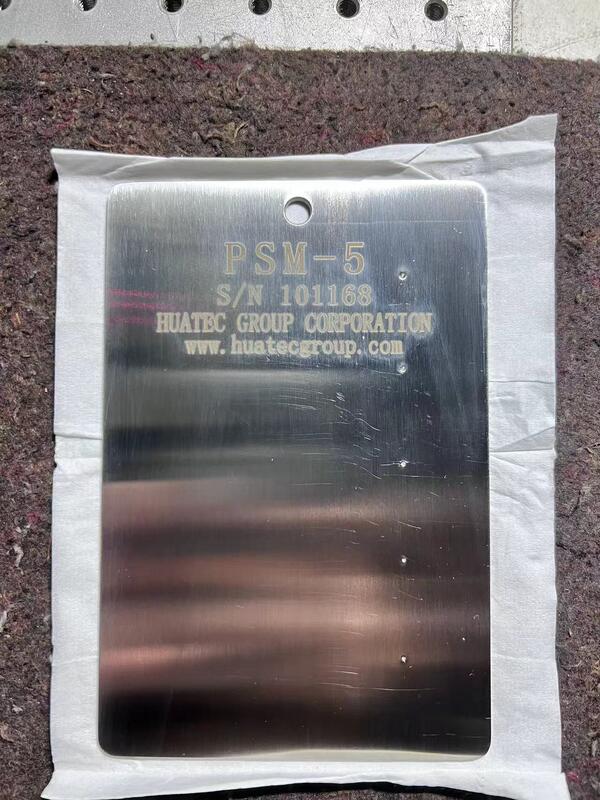

Panel de monitoreo del sistema de penetración,Un panel de acero inoxidable, de 0,090 pulgadas de espesor y que mide 4 x 6 pulgadas.Cinco centros de grietas están espaciados uniformemente en el cromo en orden de magnitudEl más grande es fácilmente visible con penetrantes de baja sensibilidad, mientras que el más pequeño es difícil de observar incluso con materiales de alta sensibilidad.Adyacente a la sección cromada se encuentra un área de grano de "rudez media", para juzgar las características del lavado penetrante.

El panel PSM-5 viene en dos versiones. Ambas versiones se fabrican según las especificaciones:

     Tipo de grano de arena- tiene una cinta cromada que ha sido ligeramente astillada para opacar la superficie.

     Tipo liso- la cinta cromada de la segunda versión no está revestida de grano.

El procesamiento del panel PSM-5 cumple con los requisitos de MIL-STD-6866 y ASTM E-1417 para el control diario del sistema.

Uso del bloque de ensayo PMS-5

El "bloque de ensayo de monitoreo del sistema de penetración" puede proporcionar un método para determinar rápidamente el rendimiento continuo del sistema de inspección de penetración de líquido.que pueden reflejar los diversos factores del sistema. el bloque de ensayo PSM-5, también conocido como el bloque estándar de defectos,puede revelar la pérdida repentina de rendimiento de cada factor, alertando así al operador sobre el fallo del rendimiento del sistema para evitar errores y omisiones.El bloque de ensayo PSM-5 es la herramienta más práctica para la inspección de permeabilidad para cumplir con los requisitos de MIL-STD-6866 y ASTM E1417, y también cumple los requisitos de la norma P&WA TAM146040.

Forma y estructura del bloque de ensayo PMS-5

El bloque de ensayo PSM-5 está fabricado de acuerdo con la norma P&WA, su matriz es de acero inoxidable, la superficie se divide en dos partes: zona de cromado y zona de soplado de hilo,Hay 5 grietas radiantes de diferentes tamaños distribuidos uniformemente la zona de cromado, su forma y tamaño se muestran en la Figura 1. El patrón de 5 grietas radiantes en el bloque de ensayo es de forma de círculo en forma de estrella o radial.y el área de soplado de arena es de rugosidad media.
