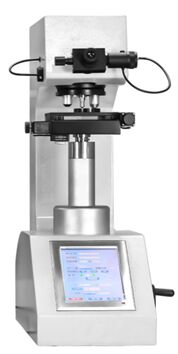

HVS-1MDT-AXY Torre giratoria automática con pantalla táctil Teste de dureza de Vickers microscópico
HVS-1MDT-axis Tester de dureza Vickers microscópico automático consta de dos partes:
Yo... Teste de micro dureza con pantalla táctil de torre giratoria automática HV-1MDT
Yo... HVS - Sistema automático de medición y control de dureza AXY Vickers
一,Teste de micro dureza con pantalla táctil de torre giratoria automática HV-1MDT
Introducción del producto
El probador de micro dureza digital automático de la torreta HV-1MDT adopta un mecanismo óptico de elevación de rieles de guía cruzada, el valor de la fuerza es preciso, la imagen es clara, es un probador de micro dureza ideal de gama alta.
Las principales características
1. interfaz de pantalla táctil de 8 pulgadas, fácil de operar;
2. Durante el ensayo, la cabeza de presión y la lente objetivo cambian automáticamente entre sí, y el posicionamiento automático del punto de ensayo es preciso;
3. El mecanismo de elevación con el carril óptico de guía transversal se adopta para garantizar la precisión de la guía; el bastidor y el piñón de dos etapas de transmisión de fuerza, puede realizar una transmisión de fuerza rápida y estable;
4. fuente de luz LED, larga vida, no es necesario reemplazar la bombilla;
5. puede estar equipado con una cámara incorporada, la imagen es más clara.
6 puede calibrarse de acuerdo con el bloque de dureza estándar o la escala de longitud, de acuerdo con el valor de dureza alta, media y baja automáticamente para la corrección de dureza,el valor de dureza es más preciso.
7. Todos los parámetros de prueba y los resultados se almacenan en disco flash USB en formato Excel, que es conveniente para el procesamiento de datos y la salida de informes de prueba;
8. Se convierten entre sí varios valores de dureza;
9. Los parámetros de configuración de prueba están protegidos por contraseña;
10. al menos 3 idiomas, como el chino y el inglés, están disponibles;
11. Con interfaz RS-232, se puede conectar con el ordenador (opcional);
12Fuerza máxima de ensayo opcional de 2 kg.
Parámetros técnicos
|
Modelo
|
El HV-1MDT
|
|
Fuerza de ensayo
|
10gf (0,098N),25gf (0,245N),50gf (0,49N),100gf (0,98N),200gf (1.96N),300gf (2.94N),500 gf ((4.9N),1 kgf (9,8 N)
|
|
Se ajusta a la norma
|
Se aplican las siguientes condiciones:2,Las demás partidas
|
|
Resolución de medición
|
0.01 μm
|
|
Salida de visualización de datos
|
8 "lectura de pantalla táctil, puede almacenar 20 tipos de resultados de prueba, equipado con disco en U, impresora integrada opcional e interfaz RS-232
|
|
Regla de conversión
|
- ¿Qué quieres decir?
|
|
Rango de ensayo de dureza
|
8 ~ 2900HV
|
|
Método de aplicación de la fuerza de ensayo
|
Automático (carga, retención y descarga)
|
|
Magnificación
|
400X (prueba),100 veces(Pruebas y observaciones)
|
|
Tiempo de retención de carga de la fuerza de ensayo
|
1 a 99
|
|
Altura máxima admisible de la muestra
|
100 mm
|
|
Distancia entre cabeza y pared
|
de una longitud igual o superior a 130 mm
|
|
Banco de ensayo X-Y
|
Tamaño:100*100 mm Movimiento máximo:25*25 mm
|
|
Tamaño
|
Se trata de una muestra de las características de las máquinas de ensayo.
|
|
Peso
|
Alrededor de 50 kg.
|
|
El poder
|
AC220V+5%,50 a 60 Hz
|
二,HVS - Sistema automático de medición y control de dureza AXY Vickers

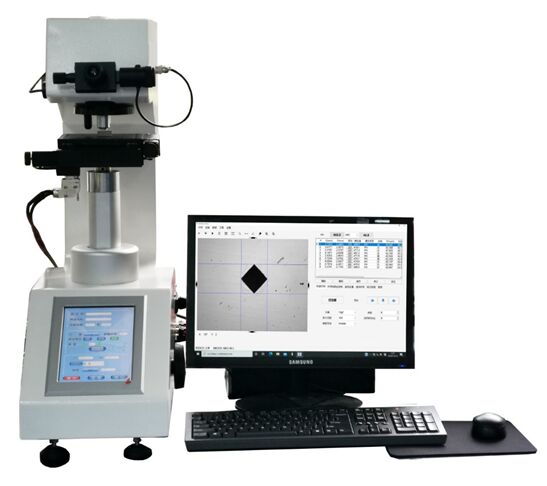

HVS- AXY Vickers Hardness Measurement and Control System es un sistema de medición y control automático por computadora desarrollado independientemente por la compañía.Está perfectamente conectado con varios tipos de Vickers Hardness Tester (incluyendo micro-Vickers), formando un conjunto perfecto de sistemas automáticos de medición de dureza.
La medición automática de dureza se utiliza principalmente para medir la dureza de Vickers de varios metales y algunos materiales no metálicos.Puede medir la dureza de todo tipo de piezas metálicas y piezas después del tratamiento térmicoAl mismo tiempo, es adecuado para la determinación de la profundidad de la capa de endurecimiento efectivo, la capa de revestimiento y la posición afectada por el calor de las piezas de soldadura.También se puede utilizar para observar la estructura metalográfica interna de varias piezas metálicas y para recopilar, mostrar e imprimir imágenes.
El sistema es especialmente adecuado para medir la dureza superficial de la pieza tratada térmicamente, la curva de distribución del gradiente de dureza y la profundidad de la capa de endurecimiento efectiva.
Parámetros técnicos
1La cámara tiene una cámara de 5 megapíxeles, y la imagen es clara.
2. sistema operativo: Windows 10
3Plataforma de carga automática X-Y de alta precisión
|
Motor de accionamiento
|
Motor paso a paso
|
|
Control del conductor
|
La velocidad de movimiento en el eje X-Y se puede cambiar de forma flexible a través de software.
|
|
Tamaño
|
Las medidas de ensayo se aplicarán en el caso de las máquinas de ensayo.
|
|
Distancia máxima en movimiento
|
50 × 50 mm en la dirección del eje X-Y
|
|
Distancia mínima en movimiento
|
1- ¿ Qué?- ¿ Qué?
|
|
Velocidad de movimiento
|
1 a 10 mm/seg,Adjustable
|
|
Precisión de repetición del desplazamiento
|
1um-3um Dentro
|
|
Ajuste del modo de movimiento de la plataforma
|
Puedes hacer clic en cualquier punto de la interfaz, seleccionar automáticamente el punto, puedes establecer la posición inicial de la línea recta y la ubicación del movimiento aleatorio,a través del ratón haga clic en la plataforma de desplazamiento automático X-Y etapa portadora para 8 direcciones de control de movimiento arbitrario, la velocidad se puede ajustar, se puede restablecer automáticamente, se puede restablecer arbitrariamente coordenadas cero
|
4Software de medición y control
|
Descripción del sistema
|
Completar automáticamente la presión continua, el mantenimiento de la carga, la lectura y el registro de datos, eligiendo un método de medición, todas las mediciones se completarán automáticamente y rápidamente.
Seleccionar líneas rectas, líneas en zigzag, círculos, arcos, puntos aleatorios, matrices y modos de autoaprendizaje según las diferentes necesidades;Se utiliza un software de procesamiento de datos para mejorar la legibilidad de las hendiduras no transparentes en superficies no lisas;
La profundidad de la capa endurecida formada después de la medición continua de la muestra se puede mostrar en forma de tabla.
Puede obtener fácilmente todo tipo de datos de medición, tabla de valores de dureza, profundidad de capa de endurecimiento, valor máximo, promedio y mínimo.
|
|
Control del probador de dureza
|
El probador de dureza puede controlarse automáticamente: torreta automática (objetivo, indentador, interruptor automático de objetivo), carga automática, control automático de medición
Puede configurar el brillo de la fuente de luz del probador de micro dureza
Seleccionar el objetivo de control para la conversión y reflejar en la interfaz del software para calcular los cambios de parámetros
Seleccionar o comenzar a controlar el durómetro Introduce automáticamente en la posición de carga, carga, retención, descarga y vuelve automáticamente a la posición objetivo de medición
La carga establecida por el durómetro puede reflejarse automáticamente en la interfaz del software
|
|
Modo de movimiento de la plataforma del objeto de control (Patten)
|
El sistema de software puede controlar la plataforma de carga automática para la programación y el movimiento, que puede ser:
1) Modo de medición (aleatorio A)
Utilice este modo para suprimir y leer un punto opcional.
2) Modo de medición (aleatorio B)
Mide y lee cualquier punto, gira la posición de las coordenadas seleccionadas en cualquier ángulo.
3) Presión y lectura transversales (dirección del eje X)
4) Presión longitudinal (dirección del eje Y) y lectura
5) Modo de medición (conjunto de líneas A)
Utilice este modo para presionar y leer la superficie en dirección angular (movimiento en zigzag, es decir, la medición de la profundidad de la capa endurecida del movimiento de la línea rota).
6) Modo de medición (conjunto de líneas B)
Utilice este modo para intervalos regulares de presión y lectura.
7) Métodos de programación móvil como el movimiento de coordenadas de trayectoria
Las 8 líneas anteriores se pueden establecer al mismo tiempo, cada línea puede establecer 999 posiciones
|
|
Método de medición
|
Modo automático: carga automática + medición automática + visualización automática de los resultados de las mediciones
Medición en modo manual opcional
|
|
Método de adquisición/reconocimiento de imágenes
|
Adoptar cámaras de alta calidad y alta resolución con una resolución de 12 millones y adquisición de imágenes originales de gran tamaño;Una variedad de métodos de compresión de imágenes son convenientes de usar (las imágenes adoptadas y los resultados de medición para el formato de almacenamiento, formato de almacenamiento de imágenes BMP, JPG y otros formatos de archivo comunes).
El sistema automático de medición de hendiduras Vickers adopta tecnología de reconocimiento de píxeles y analiza la imagen de hendiduras a través de un software especial de análisis de hendiduras de dureza Vickers.y el software de análisis adopta tecnología de procesamiento de imágenes digitales algoritmo de segmentación de borde para extraer borde de hendidura experimental, y luego el método para extraer el borde de la hendidura de micro dureza es analizar la señal de muestreo de la hendidura de ensayo con la teoría de la resolución múltiple de ondas,y para ajustar la línea del borde de la hendidura con el método del menor cuadrado, puede extraer y calcular automáticamente, de forma rápida y precisa, el valor de dureza de Vickers a partir del área de hendidura del ensayo de dureza de Vickers de la microestructura,y mejorar la legibilidad de la hendidura no transparente en la superficie no lisa.
|
|
Tiempo de medición automático
|
Aproximadamente 0.3sec/1 Indentación
|
|
Medición de las hendiduras repetitivas
|
± 1,0% (700HV/500gf)
|
|
Se puede medir la hendidura mínima
|
Alrededor de 5- ¿ Qué?m (medida automática)
|
|
Unidad de medida mínima
|
0.01- ¿ Qué?- ¿ Qué?
|
|
Lenguaje
|
Inglés
|
|
Formato de salida de datos
Función de edición
|
El informe de inspección se puede personalizar de acuerdo con los requisitos del usuario;
Mediante un software de procesamiento de datos, se puede mostrar en forma de tabla la profundidad de la capa endurecida formada después de la medición continua de la muestra.
Puede emitir fácilmente una variedad de datos de medición, tabla de valores de dureza, profundidad de capa endurecida, máximo, promedio, mínimo, visualización y imágenes en color de salida con valor de dureza;
Valor de dureza, tabla de dureza, gráfico de profundidad de la capa endurecida, image insertion and other data can be flexibly edited and printed in "WORD" (optional "EXCEL") test report containing mathematical statistics and hardened layer depth curve and saved (WORD format) (optional "EXCEL"), también puede imprimir la topografía de la muestra observada y guardar.y el análisis metalográfico se realizó bajo diferentes lentes de aumento de objetivos.
|
