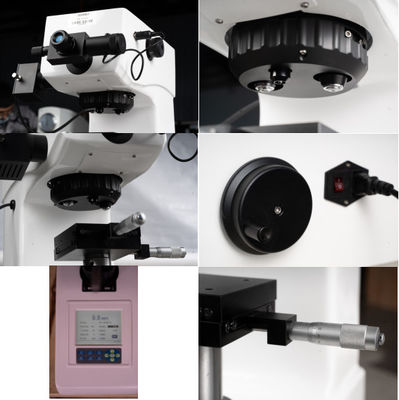

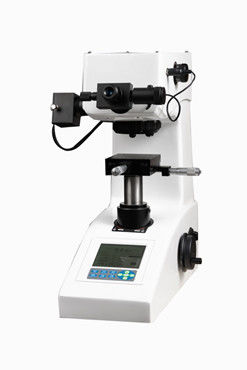

HVS-100MDX-AXY Torreta totalmente automática pantalla táctil digital Vickers Tester de dureza
El probador de dureza micro Vickers HVS-100MDX-AXY totalmente automático consta de dos partes:
Yo... THV-100MDX Torreta automática pantalla táctil digital Vickers Tester de dureza
Yo... HVS AXY Vickerssistema de medición y control automático de dureza
HV-100MDX Torreta automática pantalla táctil digital Vickers Tester de dureza
Ⅰ,Introducción del producto:
El HV-100MDXTesteador de dureza Vickers de pantalla táctil digital automática de torretaes un:
1. 10 niveles de fuerza de ensayo, fuerza máxima 100 kg
2. Torre de ladrillo automática
3. Indicación numérica automática del valor de dureza
4. 8 pulgadasInterfaz de pantalla táctil, fácil de operar
Ⅱ,Principales características
1. 10 niveles de fuerza de ensayo, que cumplan con todas las fuerzas de ensayo dentro de la norma
2. 8 pulgadasInterfaz de pantalla táctil, fácil de utilizar para los usuarios;
3. La torreta giratoria está equipada con dos lentes de objetivo de aumento diferente, 10X y 20X, que se pueden utilizar para escanear una amplia gama de contornos de muestras a baja ampliación según sea necesario.
4. Las lentes de objetivo de aumento de 10X y 20X están disponibles para la medición, y 40X es opcional.
5. Durante el ensayo, la cabeza de presión y la lente objetivo se intercambian automáticamente entre sí y el punto de ensayo se coloca automáticamente con precisión.
6. Puede calibrarse según bloques de dureza estándar o escalas de longitud, yLa corrección de dureza se puede realizar automáticamente de acuerdo con los valores de dureza alta, media y baja, lo que hace que el valor de dureza sea más preciso.
7. Conversión entre varios valores de dureza;
8. Todos los parámetros de ensayo y los resultados de ensayo se almacenan en una unidad flash USB en formato Excel para facilitar el procesamiento de datos y la salida del informe de ensayo;
9. Los parámetros de configuración de las pruebas están protegidos por contraseña.
10. La fuente de luz utiliza una lámpara LED, que tiene una larga vida útil y no necesita reemplazar la bombilla;
11. Cámara incorporada, imágenes más claras;
12. Muchos idiomas, incluidos el chino y el inglés, están disponibles para su selección;
Ⅲ,Parámetros técnicos:
|
modelo
|
Se trata de un sistema de control de las emisiones de gases de escape.
|
|
Fuerza de ensayo
|
2.0 Kgf (19.6N), 3.0 Kgf (29.4N), 5.0 Kgf (49.0N), 10.0 Kgf (98.0N), 20.0 Kgf (196N), 30.0 Kgf (294N), 50.0 Kgf (490N),60.0 Kgf (588N),80.0 Kgf (784N),100.0 Kgf (980 N)(El valor de la fuerza puede ser personalizado)
|
|
Normas de ejecución
|
GBT4340. ¿Qué quiere decir?1, GBT4340.2, ASTM_E92
|
|
Conversión del valor de dureza
|
Según las normas GB1172-99 y ASTM
|
|
La precisión se encuentra
|
La información que se proporciona en el presente anexo no se utilizará en el caso de los productos que no sean productos originarios de la Unión.
Se aplicarán las siguientes medidas:
|
|
Método de carga
|
Carga/mantenimiento/descarga automática
|
|
Mecanismo de torre giratoria
|
Automático, manual
Lente de objetivo - indentador - conmutación y rotación automáticas de la lente de objetivo
La torreta automática proporciona una secuencia de operación rápida y fácil sin rotación manual de la torreta, lo que permite el cambio automático de la lente del objetivo y el indentador.El centro de la lente objetivo y el centro del indentador están alineados con precisión dentro de 1 micrónLa posición del centro de la lente es ajustable.
|
|
Unidad de ensayo mínima
|
0.01 μm
|
|
Salida de datos
|
Lectura de la pantalla LCD, guardar directamente en USB en formato EXCEL
|
|
Escala de conversión
|
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero y de las emisiones de gases de efecto invernadero.
|
|
Rango de ensayo de dureza
|
8 ~ 2900HV
|
|
Método de aplicación de la fuerza de ensayo
|
Automático (carga, retención y descarga)
|
|
Ocular de medición
|
10x electrónica
|
|
lente objetivo
|
10X, 20X. ¿Qué quieres decir?
|
|
Magnificación total
|
100 veces, 200 veces
|
|
Tiempo de retención de la fuerza de ensayo
|
1 ~ 99 años
|
|
Altura máxima admisible de la muestra
|
de una longitud igual o superior a 160 mm
|
|
Distancia desde el centro del interior hasta la pared exterior
|
de una longitud igual o superior a 160 mm
|
|
tamaño
|
580*190*700 mm
|
|
peso
|
Alrededor de 55 kg.
|
|
suministro de energía
|
Accesorios para el transporte de vehículos+5%, entre 50 y 60 Hz
|
Ⅴ,Accesorios estándar:
|
nombre
|
cantidad
|
nombre
|
cantidad
|
|
Ocular de micrómetro
|
1
|
Banco de ensayo plano
|
1
|
|
Bloque de ensayo de dureza Vickers
|
2 piezas
|
Fuente de repuesto (2A)
|
2 piezas
|
|
el cable de alimentación
|
1 raíz
|
bolsas de polvo
|
1
|
|
Unidad flash USB
|
1
|
el estilo
|
1
|
|
La clave hexagonal (2,5 mm)
|
1
|
Pies de nivelación
|
4
|
|
Certificado del producto, tarjeta de garantía
|
1 porción
|
Manual
|
1 porción
|
Sistema de medición y control automático de la dureza HVS-AXY Vickers
El sistema de medición y control automático de dureza HVS-AXY Vickers es un sistema controlado por ordenador desarrollado independientemente por Naibo (certificado de registro de software no.: 2016SR176822).Se conecta a la perfección con varios modelos de Vickers (incluyendo Micro Vickers) Vickers probadores de dureza para formar un perfecto probador de dureza sistema de medición automática.
Este sistema automático de medición de dureza se utiliza principalmente para pruebas de dureza Vickers de varios metales y algunos materiales no metálicos.Puede medir la dureza de varias piezas metálicas y piezas después del tratamiento térmicoTambién es adecuado para medir la profundidad efectiva de la capa endurecida, las zonas afectadas por el calor de revestimientos y soldaduras.También se puede utilizar para observar la estructura metalográfica interna de varias piezas metálicas y para capturar, mostrar e imprimir imágenes.
El sistema es particularmente adecuado para medir la dureza superficial, la curva de distribución del gradiente de dureza y la profundidad efectiva de la capa endurecida de las piezas tratadas térmicamente.
一, Parámetros técnicos
1. La cámara.está integrado con 5En milloneslos píxeles y la imagen es clara.
2. El ordenadorsistema operativo: Win 10
3. Estadio XY automático de alta precisión
|
motor de transmisión
|
motor paso a paso
|
|
Control de la unidad
|
La velocidad de movimiento en el eje XY se puede cambiar de forma flexible a través de software
|
|
tamaño
|
Las medidas de ensayo se aplicarán en el caso de las máquinas de ensayo.
|
|
Distancia máxima en movimiento
|
50 × 50 mm en dirección XY
|
|
Distancia mínima en movimiento
|
1- ¿ Qué?- ¿ Qué?
|
|
Velocidad de movimiento
|
1-10 mm/seg, ajustable
|
|
Repetibilidad del desplazamiento
|
Dentro de 1um-3um
|
|
Configuración del modo de movimiento del escenario
|
Puede seleccionar puntos automáticamente haciendo clic en cualquier punto de la interfaz con el ratón, establecer la posición inicial de la línea recta y la posición de movimiento aleatorio,y controlar el movimiento de la etapa de traducción automática XY en 8 direcciones haciendo clic en el ratónPuede ajustar la velocidad, reiniciar automáticamente, y borrar las coordenadas a voluntad.
|
4. Software de medición y control
|
Descripción del sistema
|
Puede realizar escaneo panorámico y escaneo de borde.Si se selecciona un método de medición, todas las mediciones se completarán de forma automática y rápida.
Escoge entre líneas rectas, líneas en zigzag, círculos, arcos, puntos aleatorios, matriz y modos de autoaprendizaje según tus necesidades;mejorar la legibilidad de las hendiduras poco claras en superficies no lisas mediante un software de procesamiento de datos;
La profundidad de la capa endurecida formada después de la medición continua de la muestra puede mostrarse en forma de tabla.
Puede producir convenientemente varios datos de medición, tabla de valores de dureza, profundidad de capa endurecida, valor máximo, valor medio y valor mínimo.
|
|
Control del probador de dureza
|
Control automático del probador de dureza: torreta automática (lente objetiva, recubierta, conmutación automática de la lente objetiva), carga automática, control automático de medición
El brillo de la fuente de luz del probador de micro dureza se puede ajustar
Seleccionar para controlar la conversión de la lente objetivo y reflejar los cambios de parámetros de cálculo en la interfaz del software
Seleccionar o comenzar a controlar el probador de dureza para entrar automáticamente en la posición de carga, carga, retención, descarga y volver automáticamente a la posición de la lente de medición
La carga establecida por el probador de dureza puede reflejarse automáticamente en la interfaz del software
|
|
Control del movimiento del escenario (Patten)
|
El sistema de software puede controlar la etapa automática para realizar movimientos programados y puede realizar:
1) Modo de medición (aleatorio A)
Utilice este modo para perforar y leer un punto arbitrario.
2) Modo de medición (aleatorio B)
Mide y lee cualquier punto. Gire la posición de coordenadas seleccionada por cualquier ángulo.
3) Realizar presiones y lecturas horizontales (eje X)
4) Presión y lectura longitudinales (dirección del eje Y)
5) Modo de medición (conjunto de líneas A)
Utilice este modo para golpear y leer la superficie en una dirección en ángulo (movimiento en forma de Z, es decir, movimiento de línea rota para la medición de la profundidad de la caja).
6) Modo de medición (conjunto de líneas B)
Utilice este modo para presionar y leer a intervalos fijos.
7) Seguimiento del movimiento de las coordenadas y otros métodos de programación del movimiento
Lo anterior puede establecer 8 líneas rectas al mismo tiempo, y cada línea recta puede establecer 999 posiciones
|
|
Método de medición
|
Modo automático: carga automática + medición automática + visualización automática de los resultados de las mediciones
Medición en modo manual opcional
|
|
Métodos de adquisición/reconocimiento de imágenes
|
Adoptar una cámara de alta calidad y alta resolución con una resolución de 5 millones y adquisición de imágenes originales de gran tamaño;Métodos de compresión de imágenes múltiples son convenientes de usar (las imágenes y los resultados de medición se almacenan en formatos de archivo comunes como BMP y JPG).
El sistema automático de medición de hendiduras Vickers utiliza tecnología de reconocimiento de píxeles paraAnalizar la imagen de hendiduras a través de un software de análisis de hendiduras de dureza Vickers.El software de análisis utiliza tecnología de procesamiento de imágenes digitales y algoritmo de segmentación de bordes para extraer el borde de la hendidura de prueba.y luego utiliza la teoría wavelet de resolución múltiple para analizar la señal de muestreo de la hendidura de pruebaEl método de los mínimos cuadrados se utiliza para ajustar el borde de la hendidura a la línea recta para extraer el borde de la hendidura de micro dureza.Este método puede extraer rápida y precisamente el área de hendidura de la prueba de dureza de microstructura Vickers y calcular automáticamente el valor de dureza de Vickers, por lo tantomejorar la legibilidad de las hendiduras poco claras en superficies no lisas.
|
|
Tiempo de medición automático
|
Aproximadamente 0.3sec/1 hendidura
|
|
Repetibilidad de las mediciones
|
±1,0% (700HV/500gf)
|
|
En el caso de las máquinas de ensayo, el valor de la inclinación se calculará en función de las características de las máquinas de ensayo.
|
Aproximadamente 5- ¿ Qué?m (medida automática)
|
|
Unidad de medida más pequeña
|
0.01- ¿ Qué?- ¿ Qué?
|
|
lenguaje
|
Inglés
|
|
Formato de salida de datos
Características de edición
|
Los informes de inspección se pueden personalizar de acuerdo con los requisitos del usuario.
Mediante un software de procesamiento de datos, los valores de profundidad de la capa endurecida formada después de la medición continua de la muestra pueden mostrarse en forma de tabla;
Puede emitir convenientemente varios datos de medición, tabla de valores de dureza, profundidad de capa endurecida, valor máximo, valor promedio, valor mínimo, y mostrar y emitir imágenes en color con valores de dureza;
Valores de dureza, tablas de dureza, gráficos de profundidad de capa endurecida, and image insertion data can be flexibly edited and printed in WORD (EXCEL optional) to produce test reports containing mathematical statistics and hardened layer depth curves (WORD format) (EXCEL optional)La topografía de la muestra observada también puede imprimirse y guardarse, reflejando directamente la microestructura de la hendidura y el fondo.El análisis y la observación metalográficos también se pueden realizar bajo diferentes objetivos de aumento.
|
二, Ámbito de suministro:
|
|
VHS¿Qué quieres decir?Sistema automático de medición y control de dureza AXY Vickers
|
1 conjunto t
|
|
1
|
Caja automática de paso y transmisión (150×150 mm, recorrido X, Y 50 mm)
|
1 por ciento.
|
|
2
|
Computación de marca
|
1 por ciento.
|
|
3
|
Cámara digital industrial de 1,3 millones de píxeles
|
1 por ciento.
|
|
4
|
Adaptador óptico y soporte C
|
1 por ciento.
|
|
5
|
Unidad flash USB (contiene software HVS-AXY)
|
1 por ciento
|
三, Servicio postventa
1. Tiempo de entrega
La entrega se efectuará en un plazo de 10 días hábiles a partir de la firma del contrato y su entrada en vigor.
2. Datos técnicos
1) el proporcionar al comprador la garantía de verificación de calidad de fábrica y la información técnica aleatoria completa junto con el instrumento;
2) el Proporcionar al comprador una versión en chino del manual de instrucciones junto con el instrumento, incluido el manual de instalación, operación, mantenimiento, uso y reparación del instrumento;
3) el El software especial con derechos de propiedad intelectual independientes y un CD de respaldo se proporcionan al azar, y los usuarios disfrutan del derecho de uso de por vida del software.
3. Instalación, puesta en marcha, aceptación y formación
1) el Responsable de la instalación y depuración gratuitas del equipo después de su llegada;
2) el En el emplazamiento del usuario, ambas partes inspeccionarán y aceptarán la apariencia, el funcionamiento y la exactitud del equipo de conformidad con las normas nacionales pertinentes, los acuerdos técnicos, las listas de configuración,Parámetros técnicos del producto e indicadores técnicos de fábrica;
3) el Después de la aceptación final del equipo, el proveedor será responsable de proporcionar formación gratuita sobre el uso en el lugar, maintenance and repair procedures of the equipment to the user's operating technicians for a period of 2 working days (to ensure that the user's technicians can operate independently and perform basic maintenance on the equipment).
4. Garantía y reparación
1) el El período de garantía de la calidad del producto es12meses;
2) el Tras la aceptación final del equipo, las piezas y servicios se proporcionarán de forma gratuita durante el período de garantía y se garantizará su puntualidad y eficacia;(Después de que se haya completado la aceptación, el período de garantía se calculará a partir de la fecha de la firma de aceptación por ambas partes)
3) el Después de que el período de garantía del equipo expire, todavía podemos proporcionar soporte técnico y suministro preferencial de piezas de repuesto.
5. Compromiso de servicio postventa
1) el Tenemos centros de mantenimiento fijos y personal de mantenimiento profesional en China para proporcionar servicios de mantenimiento de por vida;
2) el Cuando el equipo se avería, el proveedor debe responder en un plazo de 8 horas a partir de la recepción de la información del usuario, llegar al emplazamiento del usuario en un plazo de 48 horas,eliminar el problema y poner el equipo en uso en un plazo de 3 días hábilesSi el equipo necesita ser devuelto a la fábrica para su reparación,el proveedor garantiza que proporcionará equipos similares para uso temporal para garantizar que el ensayo e inspección del usuario puedan proceder normalmente..
3) el Garantizar la visita al usuario al menos una vez durante el período de garantía;
4) el Proporcionar apoyo técnico gratuito a los usuarios de acuerdo con sus necesidades.
