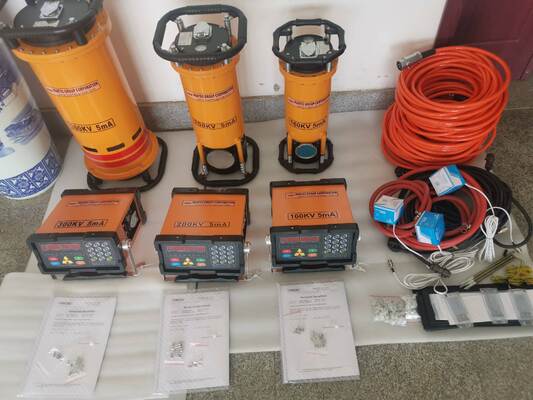

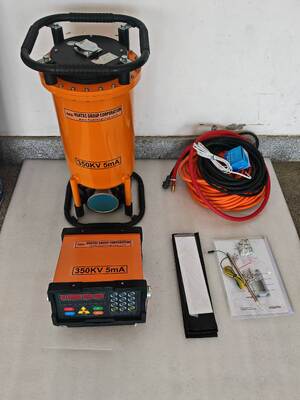

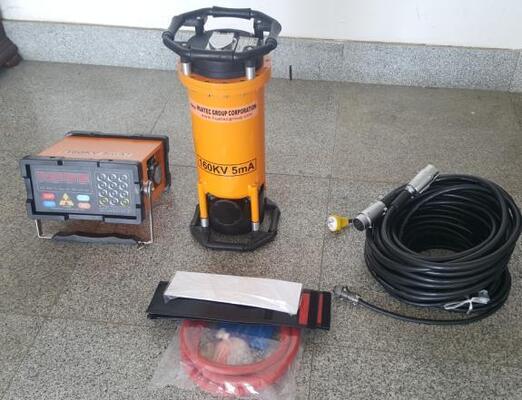

Detector de fallas de rayos X portátil de conversión de frecuencia de 350KV tipo XXG-3505
Características:
◆Adopta control de microcomputadora y estructura modular, con fuerte capacidad antiinterferente, alta automaticidad y rendimiento confiable.
◆La configuración de parámetros, el proceso de trabajo y la indicación de problemas se mostrarán en la pantalla LED.
◆Se diseña una tecla de envejecimiento independiente para envejecer la máquina convenientemente.
◆La relación tiempo de radiación a tiempo de enfriamiento es 1:1.
◆El controlador puede reconocer el tipo de generador de rayos X automáticamente.
◆Se introducen el panel de color a prueba de agua y polvo y el teclado digital con sonido, lo que permite seleccionar los parámetros de exposición de manera rápida y precisa.
◆Para garantizar la seguridad al usar el instrumento, está instalado con un dispositivo de protección contra sobretensión, subtensión,
sobrecorriente, subcorriente y sobretemperatura.
◆Se diseña un bloqueo de seguridad único que protege al operador del daño por radiación.
◆Adopta un rango más amplio de valor KV y resuelve el problema de dificultad del rango radiográfico corto.
◆Función de retardo de exposición: el tiempo de retardo se puede configurar en menos de 10 minutos para mantener al operador seguro fuera del área de trabajo.
◆Combina con varios generadores y funciona de manera confiable.
◆El número de exposiciones se puede acumular.
(Después de que la unidad esté lista, pero antes de presionar la tecla "ON", puede presionar la tecla "A" (tecla de retardo) tres veces para verificar el número de exposiciones y presionar cualquier tecla para regresar).
◆Con la salida de la lámpara de advertencia de rayos X y el terminal de conexión de cable del enclavamiento puerta-máquina.
(Enclavamiento puerta-máquina: cuando la puerta blindada se abre, el instrumento corta el alto voltaje automáticamente para proteger al operador)
Parámetros técnicos principales
|
TIPO
ARTÍCULO
|
XXG3505 |
| Espesor máximo de penetración en acero (A3) |
60mm |
| Distancia focal |
600mm |
| Tiempo de exposición |
5min |
| Tipo de película |
Agfa D7 |
Pantalla intensificadora de doble lámina de plomo
|
0.03 |
| Disposición de cuarto oscuro |
20±2℃ |
| Revelado |
5 minutos |
| Negrura |
1.5 |
| Entrada |
Voltaje (V) |
220V±10% 50―60Hz |
| Capacidad (KVA) |
3.5 |
| Salida |
Voltaje del tubo (KVP) |
200-350Kv |
| Corriente del tubo (mA) |
5 |
| Estabilidad |
±1% |
|
Generador
Tubo
|
Enfoque mm2 |
2.5×2.5 |
| Ángulo de radiación |
40±5° |
| Sensibilidad |
k≤1.8% |
| Modo de operación |
Operación intermitente, relación tiempo de radiación a tiempo de enfriamiento 1:1 |
|
Controlador de
Controlador
|
Dimensión |
350×290×160 |
| Peso |
11kg |
| Estructura del circuito |
Control de microcomputadora, estructura modular, indicación de voz |
|
Generador
Generador
|
Enfriamiento |
Enfriamiento por aire forzado |
| Aislamiento |
Aislamiento de gas SF6 |
| Presión de trabajo |
0.35Mpa-0.45Mpa |
| Dimensión |
335×335×700 |
| Peso (kg) |
43kg |
| Temperatura de trabajo |
-10℃―+40℃ |
| |
|
|
|
Entrega estándar
| Tubo de rayos X cerámico direccional |
1 Pieza |
|
| Generador |
1 Juego |
|
| Cable de conexión de alto voltaje |
1 Pieza |
25 metros |
| Controlador |
1 Juego |
|
| Cable de alimentación |
1 Pieza |
10 metros |
| Cable de tierra |
1 Pieza |
5 metros |
| Accesorios |
1 Juego |
|
| (Incluye: lámpara de alarma, 1 pieza; letras de plomo, 1 caja; casetes de película 5 piezas; pantalla intensificadora 5 piezas; penetrador de alambre (IQI) 1 juego; fusible 1 pieza) |
Accesorios opcionales:
Plataforma de prueba, IQI/penetrador de alambre, letras/dígitos de plomo, cinta de plomo, casete, pantalla de plomo, dosímetro personal, visor de película, densitómetro, revelador de película, luz de cuarto oscuro, bloque de calibración RT, etc.
