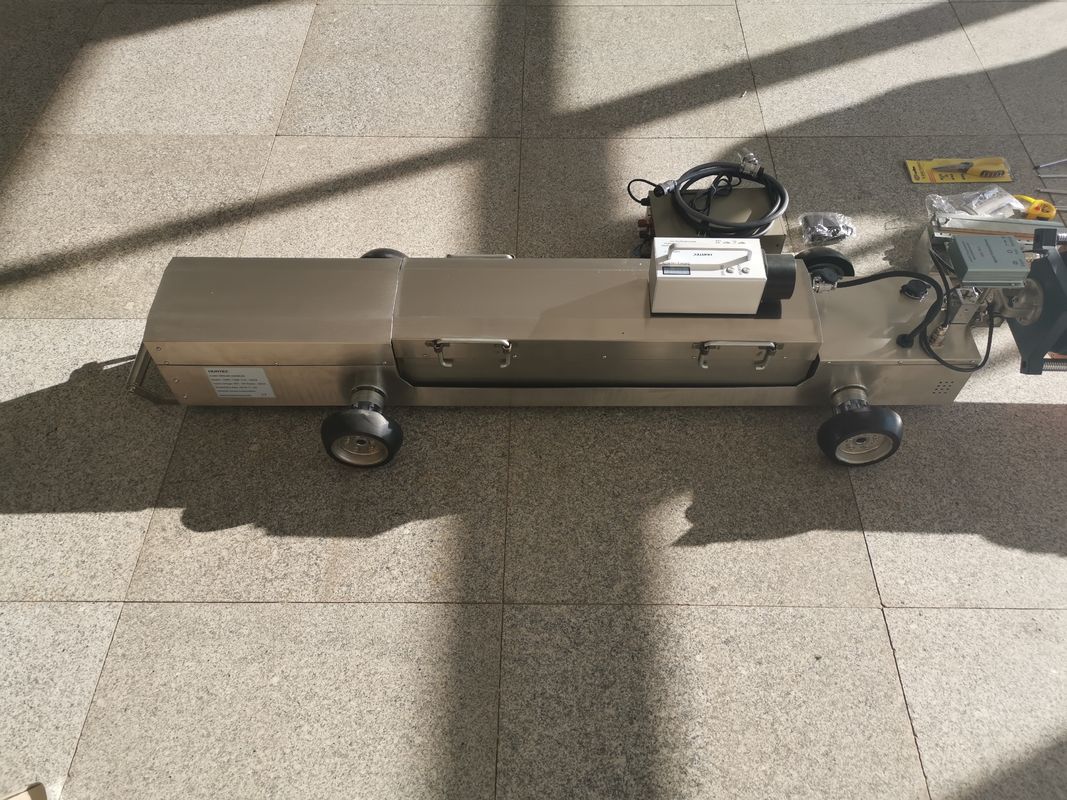

Rastreador de tuberías de rayos X HUATEC HXPC-100B1

Rastreador de tuberías de rayos X HUATEC  HXPC-100B1

Objetos de detección principales
·Inspección de soldadura circunferencial de tuberías: Se realiza una exposición panorámica del 100% para las soldaduras circunferenciales a tope de las tuberías para detectar defectos como porosidad, inclusiones de escoria, falta de penetración, grietas, etc. Este tipo de detección utiliza típicamente un haz de rayos X de 360 ° x 30 ° para garantizar una imagen de soldadura circular.
·Detección de corrosión y espesor de pared del cuerpo de la tubería: Puede identificar la corrosión, erosión y pérdida de espesor de pared de la pared interior de la tubería, incluida la corrosión debajo de la capa de aislamiento (CUI) de la tubería con capa de aislamiento, y generalmente no requiere parada o pelado de la capa de aislamiento.
·Anomalías estructurales internas: se encuentran obstrucciones, depósitos, deformaciones u otros daños mecánicos dentro de la tubería.

Parámetros

Características

l A diferencia de controlar los equipos escuchando sonidos, los manipuladores pueden controlar los momentos de exposición y manipular los rastreadores de tuberías de rayos X para avanzar o retroceder a través de un orientador magnético.

l Los localizadores magnéticos tienen las siguientes características: mayor precisión posicional, fuerte penetrabilidad y mayor estabilidad. El transmisor magnético está equipado con pantalla eléctrica.

l Los rastreadores de tuberías de rayos X pueden mostrar el voltaje de la batería y juzgar directamente el uso de la batería.

l El software de los rastreadores de tuberías de rayos X está escrito con códigos de falla. Consulte la tabla de códigos de falla para detectar mal funcionamiento del equipo.

l El rastreador de tuberías de rayos X tiene un tamaño más pequeño, un peso más ligero y es más conveniente para el transporte y la operación.

l Equipado con todo tipo de funciones de protección, incluida la protección contra el agua, protección por inactividad de 20 minutos, etc.

l Los usuarios pueden reemplazar el controlador, la placa de circuito y otras piezas fácilmente debido al diseño modular.

l El generador adopta un detector de fallas portátil de cono circunferencial pequeño 2005: el controlador y la cabeza de la máquina están separados, lo que es más conveniente para que los usuarios reemplacen, depuren y prueben. Si el generador está equipado con el controlador, el conjunto completo se puede utilizar como un detector de fallas portátil.

l El rastreador está equipado con una carga falsa y el tiempo se establece en 0.2 minutos. El rastreador puede simular el trabajo de carga real, como la exposición, el avance o el retroceso sin conectar la cabeza de la tubería. Esta función permite a los usuarios aprender a localizar y determinar la falla.

l El eje de alargamiento adopta una conexión sin llave, que es más conveniente de reemplazar.

l El receptor magnético tiene 8 rangos de engranajes, que satisfacen los requisitos de diferentes diámetros.
