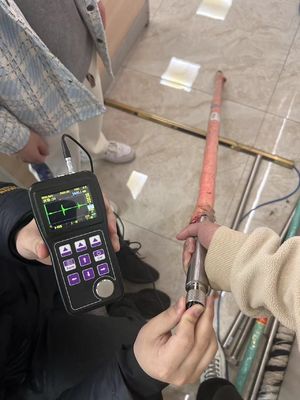

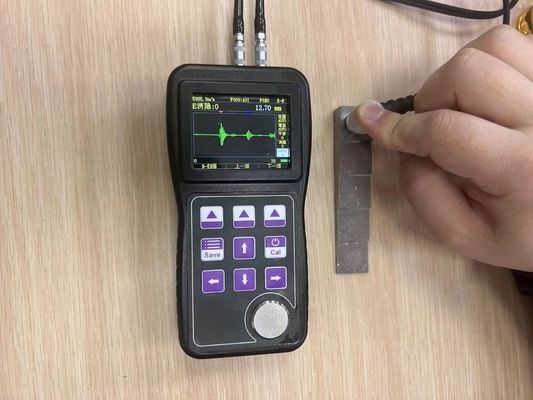

TG-4900DL Tester de espesor ultrasónico portátil de alta precisión con instantánea de escaneo A y almacenamiento de datos

TG-4900DL Tester de espesor ultrasónico portátil de alta precisión con instantánea de escaneo A y almacenamiento de datos
TG-4900DL Tester de espesor ultrasónico portátil de alta precisión con instantánea de escaneo A y almacenamiento de datos TG-4900DL Tester de espesor ultrasónico portátil de alta precisión con instantánea de escaneo A y almacenamiento de datos

Ampliación de imagen :  TG-4900DL Tester de espesor ultrasónico portátil de alta precisión con instantánea de escaneo A y almacenamiento de datos

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: HUATEC
Certificación: CE
Número de modelo: El TG-4900DL
Pago y Envío Términos:
Cantidad de orden mínima: 1 unidad
Precio: USD1668/set - USD1946/set
Detalles de empaquetado: Caja de embalaje de cartón
Tiempo de entrega: 7-10 días hábiles después de recibir su pago
Condiciones de pago: T/T, Paypal
Capacidad de la fuente: 10 juegos/mes
Contacto

TG-4900DL Tester de espesor ultrasónico portátil de alta precisión con instantánea de escaneo A y almacenamiento de datos

descripción
Pantalla de visualización: 2.4 pulgadas 320×240 IPS_LCD Tipo de sonda: de cristal único, de cristal doble
Modo de la medida: P-E ((pulso-eco) 、E-E ((eco-eco) Rango de medición: 0.153200mm (acero de carbono de onda longitudinal)
Tasa de actualización: 4 Hz、8 Hz、16 Hz、24 Hz
Resaltar:

con una capacidad de carga de más de 10 kW

,

Tester de espesor de alta precisión con escaneo A

,

con una capacidad de transmisión superior a 300 W

TG-4900DL Pantalla OLED a color A-scan Instantánea B-scan Grosor a través del recubrimiento Medidor de espesor ultrasónico



El medidor de espesor ultrasónico TG-4900DL desarrollado y producido por HUATEC Group adopta una pantalla OLED a color, que tiene las funciones de instantánea A-scan incorporada y función de grosor B-scan, medición de grosor a través del recubrimiento, almacenamiento de datos de gran capacidad, etc. Basado en el principio de medición ultrasónica, es un instrumento portátil de pruebas no destructivas industriales con alta precisión y alta resolución.

El instrumento puede ser ampliamente utilizado en la fabricación, procesamiento de metales, industria química, inspección de productos y otros campos de prueba. Además de medir con precisión todo tipo de placas y piezas procesadas, también puede monitorear todo tipo de tuberías y recipientes a presión en equipos de producción para monitorear su grado de adelgazamiento después de la corrosión en el proceso de uso. Es un instrumento necesario en la industria de pruebas no destructivas.

Todos los modelos de esta serie de instrumentos están equipados de serie con la función de instantánea A-scan, que puede ayudar a los usuarios a controlar mejor la medición y evitar mediciones erróneas causadas por factores del propio material. Este medidor de espesor tiene la función de medir a través del recubrimiento: cuando hay un recubrimiento o capa de pintura en la superficie del material medido, se puede obtener el espesor real del sustrato de la pieza de trabajo sin lijar ni dañar el recubrimiento de la superficie de la pieza de trabajo.

Parámetros básicos



Ancho de banda 1MHz～20MHz
Ganancia de recepción 96dB, paso 1dB o 6dB
Filtro Banda ancha, 5M, 10M, 15M
Tasa de actualización 4Hz, 8Hz, 16Hz, 24Hz
Resolución X.X (0.1mm), X.XX (0.01mm) X.XXX (0.001mm)
Rango de medición 0.15～3200mm (acero al carbono de onda longitudinal)
Modo de visualización Normal, diferencia, captura de valor máximo
Modo de detección Onda completa, media onda positiva, media onda negativa, RF, invertir a RF
Modo de medición P-E (pulso-eco), E-E (eco-eco)
Modo de calibración Calibración automática de punto cero, calibración automática de velocidad del sonido
Almacenamiento de datos Se pueden guardar 520 archivos, y cada archivo puede registrar 252 conjuntos de valores de espesor
Funciones auxiliares Ganancia automática, Rango automático, Supresión automática E, Congelación automática, Apagado automático (Hibernación), Alarma de zumbador, comunicación con la computadora superior
Interfaz de sonda DUAL LEMO-00C5
Tipo de sonda cristal único, cristal doble
Modo de pulso Ondas cuadradas, ondas de dos lados
Voltaje de transmisión 25～300V, paso de 25V
Ancho de pulso 25～300ns, paso de 5ns
Interfaz de salida MINI USB, exportación de datos a la computadora host
Método de entrada Entrada de combinación de teclas, admite reconocimiento de pulsación corta y larga
Pantalla IPS_LCD de 2.4 pulgadas 320×240
Batería Dos baterías AA de 1.5V
Tamaño 153mm×76mm×37mm
Peso 228g, sin batería
Idioma Chino, Inglés
Unidad Sistema métrico, sistema inglés
Rango de temperatura de trabajo -10℃～55℃

Características del producto

  • La interfaz en idioma inglés es opcional
  • Soporta dos unidades de espesor: mm y pulgada
  • Soporta apagado automático programado y modo de suspensión
  • El brillo de la pantalla se puede ajustar para adaptarse a diferentes entornos de medición
  • Cuando la sonda está acoplada a la pieza de trabajo, el valor de espesor se muestra en fuente blanca
  • Modo de valor extremo: captura el valor máximo y mínimo durante el proceso de medición
  • Función de almacenamiento de datos de gran capacidad: puede almacenar 90000 valores de espesor (opcional)
  • Puede penetrar el recubrimiento en la superficie de la pieza de trabajo y medir directamente el espesor del sustrato de la pieza de trabajo (opcional)
  • Ganancia automática y Puerta automática: el eco de medición automático se muestra en la interfaz A-scan
  • Cuando el valor medido cambia de verde a blanco, irá acompañado de un tono de zumbador
  • Alarma de espesor: se puede establecer el límite de espesor de alarma, y el color de lectura del espesor cambia dinámicamente durante la alarma
  • Función de grosor B-scan: el usuario puede observar directamente el cambio del grosor de la pieza de trabajo con el tiempo en la pantalla
  • Modo de diferencia: obtenga la diferencia entre el espesor medido actual y el espesor nominal y el porcentaje entre la diferencia y el espesor nominal
  • Resolución de medición seleccionable por el usuario: X.XXX, X.XX y X.X en métrico, X.XXXX, X.XXX y X.XX en imperial
  • Función de instantánea A-scan: los usuarios pueden ver directamente la forma de onda de la señal ultrasónica en la pantalla para verificar si la lectura de espesor es correcta, analizar la causa del problema y ayudar a los usuarios a encontrar una solución al problema

  • Configuraciones estándar

    Nombre Cantidad
    Host TG-4900DL 1
    sonda Opcional
    Pila alcalina 2
    Agente de acoplamiento 1
    Caja sellada del instrumento 1
    Manual de usuario 1
    Tarjeta de garantía del producto 1
    Certificado del producto 1





  •

  •

  •

  •

  •

  •

  •

  •

  •

  • Configuraciones opcionales



    Selección de sonda TG-4900DL
    Modelo 5PΦ10 5Z20N 15P6
    Tipo cristal doble 5M cristal único 5M cristal único 15M
    Frecuencia 5MHz 5MHz 15MHz
    Diámetro del área de contacto 10mm 20mm 6.35mm
    Rango de medición 1~400.0mm 4~3200.0mm 0.15~25.0mm

    Contacto admisible

    temperatura

    		 -10～70℃ -10～70℃ -10～70℃
  • TG-4900DL Tester de espesor ultrasónico portátil de alta precisión con instantánea de escaneo A y almacenamiento de datos 0
