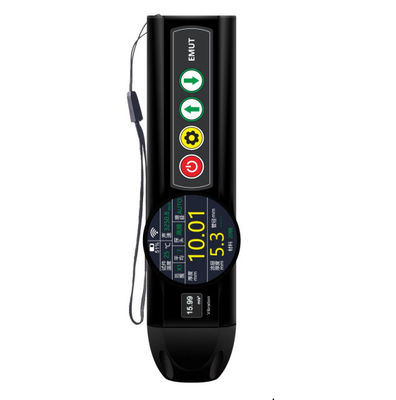

TG-50 OLED espesor ultrasónico y espesor de revestimiento y vibración tres en uno
Medidor de espesor por ultrasonido electromagnético
El TG-50Medidor de espesor por ultrasonido electromagnéticoes un instrumento de medición de espesor de tipo pluma ultrapequeño, sin contacto, que no requiere agentes acústicos de acoplamiento. Puede realizar mediciones de espesor de materiales metálicos o magnéticos,mientras que también mide el grosor de la capa de recubrimiento en el exterior de las piezas de trabajo magnéticasCuando el instrumento está conectado a la pieza de trabajo, puede medir la vibración de la pieza.
Características del producto:
Yo... Tamaño pequeño, fácil de transportar
Yo... Bajos requisitos para la superficie de la pieza de trabajo, sin necesidad de tratamiento de pulido en superficies ásperas, y se puede lograr una medición sin contacto
Yo... No sensibles a los recubrimientos, que permiten medir el grosor de las piezas de trabajo recubiertas
Yo... No se requiere ningún agente acústico de acoplamiento, se puede lograr la medición del grosor de las piezas de trabajo a alta temperatura y se puede realizar la compensación de temperatura
Yo... 1Display circular de pantalla LCD IPS de alta definición de 0,3 pulgadas, 360° sin puntos ciegos
Yo... 0Pantalla OLED de 42 pulgadas, aceleración de pantalla de alto brillo
Yo... Medidor de espesor electromagnético ultrasónico, medición del espesor del revestimiento y análisis de vibraciones tres en uno
Características generales:
A,El instrumento consta de un host y un teléfono móvil, que están conectados de forma inalámbrica a través de WiFi
B,El instrumento adopta el principio de ultrasonido electromagnético, y el proceso de inspección no requiere pulir la superficie de la pieza de trabajo y el agente de acoplamiento
C,La sonda y el anfitrión están integrados, y la sonda se puede reemplazar
D,Después de conectar el teléfono y el pad, hay dos funciones: A-escaneo y B-escaneo
E,Tipos de sondas configurables: sonda (≤ 80°C, medición a corto plazo), sonda de alta temperatura (≤ 800°C, medición a corto plazo)
F,Manija de alta temperatura configurable: manija corta (cumple los requisitos de medición hasta 350 °C, medición a corto plazo), manija larga (cumple los requisitos de medición hasta 800 °C,medición a corto plazo)
Parámetros básicos:
|
Rango de medición
|
1 a 240 mm
|
|
Distancia máxima de despegue
|
3.5 mm
|
|
Materiales de piezas de trabajo detectables
|
Acero de carbono, acero fundido, acero aleado, acero inoxidable, cobre, aluminio, titanio y otros materiales conductores
|
|
Rango de errores de medición
Equipo
|
espesor de la pieza < 10 mm, error 0,05 mm
espesor de la pieza> 10 mm, error +(0,01+H/200) mm (H es el espesor de la pieza)
|
|
Ganancia obtenida
|
≤ 100 dB
|
|
Rango máximo de medición de
Revestimiento
|
6 mm
|
|
Rango de medición de las vibraciones
|
0-156 m/s2
|
|
Ángulo máximo de inclinación de la sonda
|
± 25°
|
|
Diámetro mínimo (curvatura) de la pieza de trabajo detectable
|
6 mm
|
|
Método de excitación del campo de la sonda
|
Imán permanente
|
|
Tipo de onda sonora
|
Onda de cizallamiento
|
|
Muestra de forma de onda
|
Media onda positiva, media onda negativa, onda completa, radio
onda de frecuencia, onda de envolvente
|
|
Rango de ajuste de la velocidad del sonido de la onda sonora
|
1000-9999 m/s
|
|
Compensación de altas temperaturas
|
Con función de compensación automática de la velocidad del sonido a alta temperatura
|
|
Fuente de alimentación
|
Batería de litio incorporada, tiempo de trabajo no inferior a 4 horas
|
|
Modo de baja potencia
|
Apoya al gecko el modo,El tiempo de espera puede alcanzar más de 20 horas
|
|
Rango de temperatura de trabajo normal del hospedador
|
-10 ~ + 50 °C
|
|
Rango de temperatura de almacenamiento del hospedador
|
0- + 40°C
|
|
Peso del huésped
|
250 g (w)i-a sonda de temperatura normal)
|
|
Tamaño del host
|
Duración 170 mm × anchura 40 mm × grosor 35 mm
|
Configuraciones estándar
|
Número de serie
|
Nombre
|
Cantidad
|
En el caso de la
|
|
1
|
Anfitrión El TG-50
|
1
|
|
|
2
|
Proba de temperatura normal
|
1
|
4MHz,42 mm*32 mm
|
|
3
|
Datos de carga
el cable
|
1
|
|
|
4
|
Enchufe de carga
|
1
|
|
|
5
|
Manual de trabajo & certificado de calibración
|
1
|
|
|
6
|
Prueba a base de hierro
Bloqueo
|
1
|
|
|
7
|
de aluminio
prueba basada
Bloqueo
|
1
|
|
|
8
|
Caja de empaque
|
1
|
|
Configuración opcional(Puede elegir ordenar de acuerdo a sus necesidades, que no está incluido en la configuración estándar)
|
Número de serie
|
Nombre
|
Cantidad
|
En el caso de la
|
|
1
|
Probe de alta temperatura
|
1
|
4MHz,Frm 33 mm*40 mm
|
|
2
|
Sonda de temperatura normal de pequeño diámetro
|
1
|
4MHz,Φ13 mm*36 mm
|
|
3
|
Sonda de temperatura normal de gran diámetro
|
1
|
4MHz,Para las máquinas de la categoría M1
|
|
4
|
Teléfono móvil
|
1
|
Apoya el sistema Android, HarmonyOS
|
|
5
|
- ¿ Por qué?
|
1
|
Apoya el sistema Android, HarmonyOS
|
|
6
|
Reloj de pulsera
|
1
|
Apoya el sistema Android, HarmonyOS
|
|
7
|
Software para PC
|
1
|
Software de aplicaciones
|
