Escáner de Corrientes de Foucault Pulsadas HEF-17B para Inspección de Tuberías de Proceso, Paredes de Agua, Tubos de Horno y Codos

HEF-17B Escáner de corriente Eddy pulsada para inspección de tuberías de proceso, paredes de agua, tubos de horno y codo

1       Breve introducción

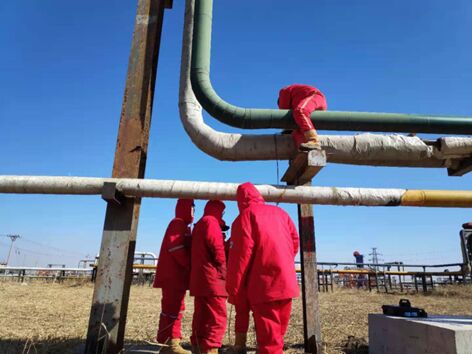

El equipo puede utilizarse para la inspección en servicio del espesor de la pared de la tubería metálica fuera de la capa de revestimiento, en lugar de los incentivos tradicionales de corriente sinusoidal a la corriente de pulso, el campo magnético de pulso fuera del conductor, el conductor en el sensor de corriente de redondo pulsada,mediante la medición del proceso de atenuación del campo electromagnético de corriente de redondo pulsado, para evaluar el grado de corrosión del espesor de la pared de la tubería.sin brillo, sin acoplamiento, el equipo de exploración continua en servicio, puede mejorar significativamente la eficiencia de detección.

En comparación con la tecnología de prueba de corriente de remolino pulsado convencional,características de escaneo de precisión:menos interferencia de factores ambientales, alta eficiencia de detección, mayor resolución (puede detectar poca corrosión, la tasa de detección perdida es extremadamente baja),adecuado para la detección de corrosión de piezas de alto riesgo sin capa de recubrimiento (sin o después de su eliminación) o capa de recubrimiento delgada (menos de300mm capa de recubrimiento anticorrosivo, etc.),por ejemplo: tubería de proceso de la planta de producción, pared de agua, tubo de horno, pequeña tubería de unión, codo, tee, etc.

2      Modelo y configuración

3 Características funcionales

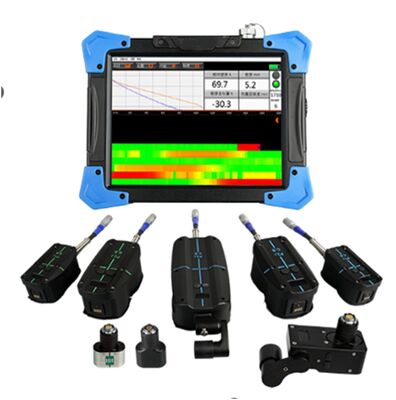

Yo...  El nombre de la empresa:Hay teclas de acceso directo y pantalla LCD en la sonda, que puede mostrar el estado de trabajo y los datos de detección en tiempo real,y la eficiencia del trabajo se mejora en gran medida sin el funcionamiento frecuente del anfitrión durante el proceso de detección.

Yo...  El nombre de la empresa:La sonda adopta tecnología de enfoque electrónico, que tiene una resolución espacial más alta, un mayor reconocimiento y una mayor capacidad antiinterferente para defectos de corrosión locales.

Yo...  No sensibles a la forma de los defectoscts, puede detectar elCorrosión del espesor de la pared u otros defectos de reducción del espesor de los elementos metálicos "con capa de cobertura (capa de aislamiento, capa de enfriamiento, capa protectora, etc.) ".

Yo...  Las inspecciones pueden realizarse cuando el equipo está en funcionamiento (temperatura alta, baja, materiales en el equipo, etc.).

Yo...  Materiales detectados: Detección de espesores de pared restantes de material metálico ferromagnético como acero al carbono, acero de baja aleación.

Yo...  El nombre de la empresa:También puede detectar los espesores de pared restantes de acero inoxidable, aleación de aluminio y otros materiales metálicos no ferromagnéticos.

Yo...  Forma de las placas de los tubos: placas, estríasEl tubo, el codo, el tanque..

Yo...  Materiales de la capa de revestimiento: materiales no conductores y no magnéticos (amianto, espuma, etc.), malla metálica, chapa de hierro, chapa de aluminio y otra capa protectora metálica.

Yo...  Fuente de alimentación híbrida AC/DC, con batería de litio recargable incorporada que funciona continuamente durante más de 4 horas.

Yo...  Diseño totalmente sellado IP64 anti-polvo y anti-borraduras, cubierta de silicona anti-caída y diseño anti-vibración, más adecuado para condiciones de trabajo duras.

4 Parámetros técnicos

Yo...  Altura máxima de elevación: 300 mm

Yo...  espesor máximo de la pared de detección: 2¿Qué quieres decir?45 mm

Yo...  Diámetro del tubo:≥20 mm

Yo...  El espesor de la capa protectora metálica:No más1 mm

Yo...  El nombre de la empresa:Precisión de detección repetida: 2%

Yo...  El nombre de la empresa:Sensibilidad de detección de defectos de corrosión: 5% (ratio de volumen)

Yo...  Velocidad de medición: 15~0,5 veces/s (reducción con el aumento del espesor de pared medido)

Yo...  La longitud del cable de la sonda:3m, 10m (Opcional)

Yo...  El nombre de la empresa:Batería de litio recargable incorporada, de funcionamiento continuo≥Cuatro horas.

Yo...  El nombre de la empresa:Tamaño y peso: huésped: L290×W220×H95mm≤3,8 kg, tipo P1/pequeña sonda: L106×W61×H52mm 0,5 kg, tipo P2/sonda media:L148×W73×H192 mm 1 kg,P3/ gran sonda:L196×W100×H62,5 mm 1,5 kg

Yo...  Temperatura del medio de ensayo: -200¿Qué quieres decir?800°C

Yo...  Temperatura de contacto de la sonda: -50¿Qué quieres decir?+200°C

Yo...  Temperatura de funcionamiento del anfitrión: -10°C¿Qué quieres decir?+ 50°C

Yo...  Humedad:No más85% de H.R.

Yo...  Fuente de alimentación del adaptador: monofaseLas emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero.,con una frecuencia de 50/60 Hz,La potencia de salida será de 20 V/5 A.

Yo...  Disipación de energía:No más38V.A.

5    Lista de embalaje

Yo...  Unidad principal(incluido el cable de datos, el cargador, el cable de sonda de 3 m)                   1 conjunto

Yo...  Probe de alta resolución de tubo desnudo de acero al carbono (C.S.incluida la manija)  1 pieza

Yo...  Probe de acero al carbono (C.S.: más pequeño, medio,Gran)                            1 Grupo

Yo...  Manual de funcionamiento                                                                                1 Libro

Yo...  Certificado de calibración HUATEC                                                        1 ejemplar

Yo...  Cuadro del instrumentoE/bolsa                                                                             1Pieza
