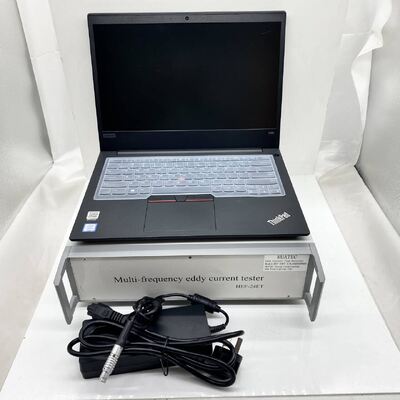

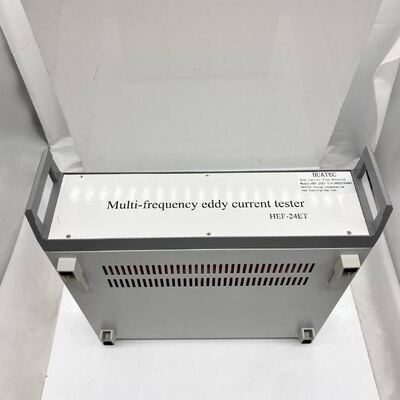

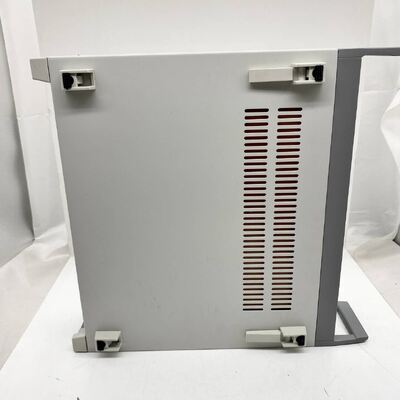

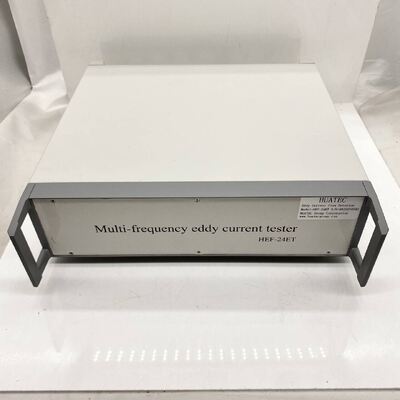

Probador de Corrientes de Foucault de Campo Remoto Inteligente Multifrecuencia de Alto Rendimiento y Multiusos
El instrumento de prueba de corrientes de Foucault inteligente totalmente digital y multifrecuencia HEF-24ET es una nueva generación de dispositivo de prueba no destructiva por corrientes de Foucault. Con la adopción de la tecnología electrónica digital más avanzada, la tecnología de corrientes de Foucault multifrecuencia y la tecnología de microprocesadores, puede lograr la detección en tiempo real de grietas en la pared interior y exterior de tuberías metálicas ferromagnéticas y no ferromagnéticas.
El HEF-24ET tiene un conjunto completo de sistemas de prueba de corrientes de Foucault. Integrado con los sistemas convencionales de corrientes de Foucault multifrecuencia, multicanal y convencionales, también puede convertirse en un aparato de prueba de corrientes de Foucault inteligente, multiusos y de alto rendimiento.
Con cuatro canales de prueba relativamente independientes, el HEF-24ET puede recibir cuatro señales de corrientes de Foucault absolutas y cuatro diferenciales. Mediante el cambio de software, el instrumento también se puede cambiar a dos detectores de prueba de corrientes de Foucault de doble frecuencia con dos conexiones de sonda simultáneas. La frecuencia de prueba es de 50 Hz a 10 MHz con un rango de frecuencia variable para elegir, y tiene la función de amplificación de señales de prueba débiles y una gran capacidad antiinterferencias. Aplicado a la prueba de grietas en tubos, con una sonda interna, puede detectar fácilmente defectos como grietas en la superficie de la pared interior/exterior, picaduras, corrosión, adelgazamiento, materiales de pared y defectos internos. Y tiene la característica de prueba automática controlada por computadora, pantalla digital, alta sensibilidad de prueba, rendimiento estable, etc.
Por lo tanto, el HEF-24ET es particularmente adecuado para la detección de fallas y mediciones de espesor de pared y análisis de evaluación de diversos tubos metálicos (cobre, titanio, aluminio, circonio y otros materiales metálicos) y piezas metálicas en servicio en energía nuclear, energía eléctrica, petroquímica, aeroespacial, aviación y otros departamentos. Más detallado, como la prueba de tubos de caldera antes o en servicio, tubos de intercambiadores de calor, tuberías subterráneas y tuberías de hierro fundido, etc.
Especificación
| Rango de frecuencia |
50 Hz ~ 10 MHz |
| Rango de ganancia |
0 ~ 99dB continuamente ajustable, el trabajo de cada archivo en pasos de 0.1dB |
| Rotación de fase |
0 ~ 359 ° continuamente ajustable, precisión de 1 °. En el proceso de ajuste de fase, la pantalla muestra instantáneamente el cambio de fase en la impedancia después de los planes y los valores de amplitud y fase de la señal de corrientes de Foucault, conveniente e intuitivo |
1.Rango de frecuencia:50 Hz ~ 10 MHz
2. Dos frecuencias seleccionables independientemente
3. 3 unidades de mezcla (mezclador automático)
4. Memoria de traza en tiempo real de 4 señales de corrientes de Foucault
5.Rango de ganancia:0 ~ 99dB continuamente ajustable, el trabajo de cada archivo en pasos de 0.1dB
6.Rotación de fase:0 ~ 359 ° continuamente ajustable, precisión de 1 °. En el proceso de ajuste de fase, la pantalla muestra instantáneamente el cambio de fase en la impedancia después de los planes y los valores de amplitud y fase de la señal de corrientes de Foucault, conveniente e intuitivo
7. Estímulo de sonda ajustable, 1-8
8. Balance electrónico digital/analógico rápido
9. Cuatro trazas del plan de impedancia y ocho pantallas de análisis de curva de banda interna,
10. Pantalla de escaneo de base de tiempo.
11. Función de supresión retardada de la ruta de memoria
12. Diálogo hombre-máquina guiado por menú (en inglés).
13.Sistema operativo es WinXp, Win7, Win8
14. Medición automática de amplitud y fase de la señal, y reproducción lenta (ajustable) de señales de corrientes de Foucault
15. Filtrado digital: Paso bajo: 0hz ~ 2000hz, paso alto: 0hz ~ 2000h.
16. Función de análisis de configuración
17. Se puede equipar con acceso a formas absolutas, diferenciales y de autocomparación, incluyendo tipo pasante, tipo de interpolación, tipo plano, punto, rotatorio y otras sondas
18. Con una alarma única de fase/dominio de amplitud no constante
19. Múltiples puertos de salida de alarma de hardware
20. Salida de alarma en tiempo real, salida de alarma retardada
21. Almacenamiento masivo de varios procedimientos de prueba y datos de prueba
22. Pantalla C-scan
23. Curvas automáticas de fase/profundidad de defecto
24. Pantalla única del diagrama de sección transversal de la tubería en servicio, el número de rango de los tubos probados y las señales de prueba de corrientes de Foucault.
25. Marcas clasificadas del diagrama de sección transversal de la tubería, para formar un mapa general de prueba de corrientes de Foucault de la tubería en servicio
26. Resultados de prueba estadísticos clasificados (visualización de tablas e histogramas), para facilitar el análisis acumulativo de los resultados de la prueba
27. Muestra automáticamente el calendario y la hora
28. Sistema de Análisis de Datos Opcional
Aplicaciones
Particularmente aplicable a energía nuclear, energía eléctrica, petroquímica, aeroespacial, aviación y otros departamentos en servicio de tubos de cobre, titanio, aluminio, circonio y otros, detección de fallas de piezas metálicas y mediciones de espesor de pared, y una variedad de pruebas, análisis y evaluación de tuberías ferromagnéticas.
