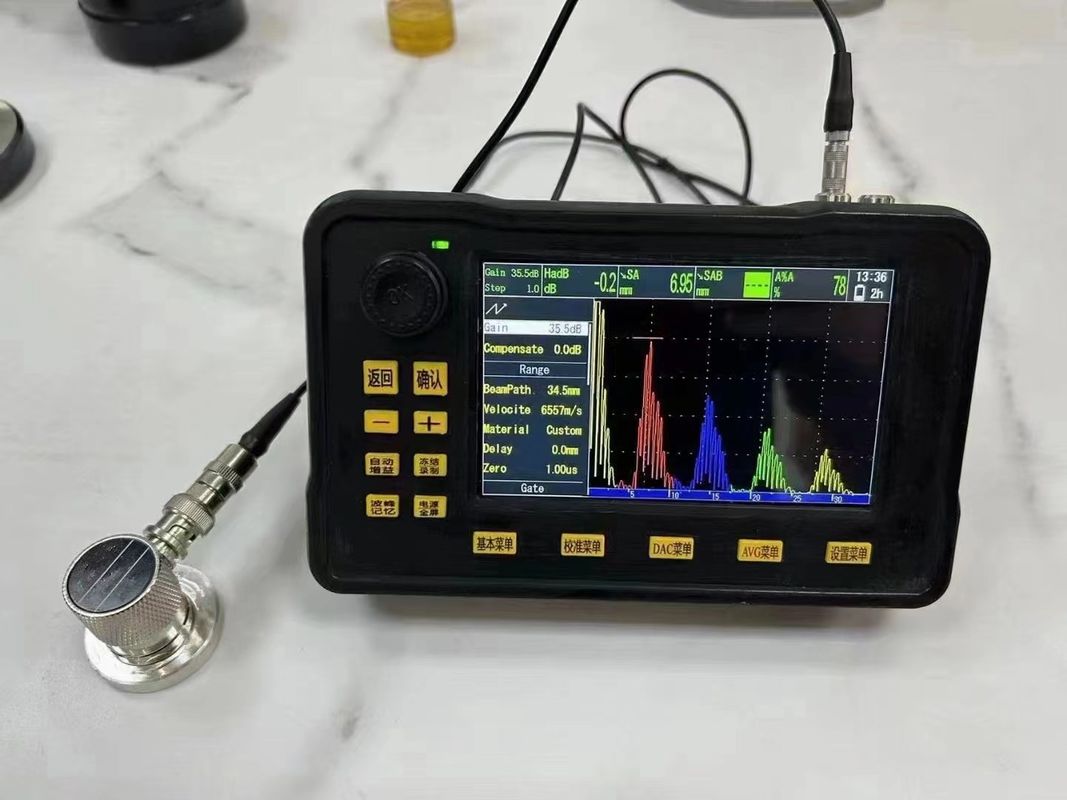

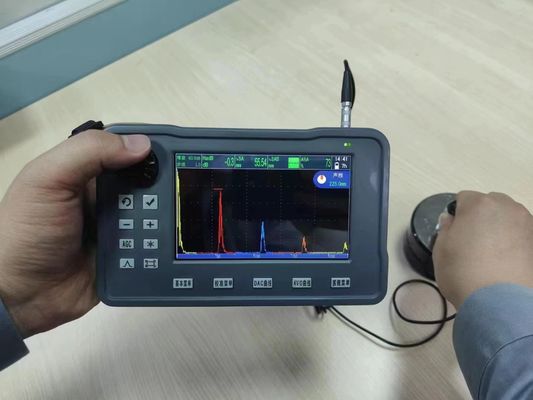

Detector de fallas ultrasónico FD540mini
Breve introducción
El detector de fallas ultrasónico FD540mini es un nuevo tipo de producto de prueba ultrasónica lanzado por nuestra empresa, ampliamente utilizado en industrias como calderas, recipientes a presión, energía, petróleo, química, petróleo en alta mar, tuberías, construcción naval, automóviles, fabricación mecánica, metalurgia, procesamiento de metales, estructuras de acero, transporte ferroviario, energía nuclear, universidades, etc. Puede detectar, localizar, evaluar y diagnosticar convenientemente varios defectos internos (grietas, holguras, poros, inclusiones, etc.) en piezas de trabajo. Este detector de fallas ultrasónico digital tiene una estructura compacta, forma de onda estable, gran autonomía, alta sensibilidad, respuesta rápida y una frecuencia máxima de emisión repetitiva de hasta 10000 Hz. Es un producto de detección de fallas ultrasónicas extremadamente portátil.
Características
1: El cuerpo es liviano y adecuado para operación con una sola mano.
2: Carga rápida PD65W + 12 horas de batería de larga duración.
3: Pantalla de alta definición IPS de 5.0 pulgadas con una interfaz de usuario completamente nueva.
4: Soporta pantalla táctil completa, operación rápida con gestos, teclado virtual,
fácil de usar
5: Con DAC, AVG, ganancia automática, memoria de pico, semiespacio de color, escaneo B
y otras funciones profesionales.
6: Incluye cambio entre chino e inglés, exportación de datos a tarjeta SD, actualización en línea,
captura de pantalla y muchas otras funciones prácticas.
Parámetros técnicos
|
Rango de detección
|
10m(Acero al carbono de onda longitudinal)
(Requisitos de rendimiento metrológico≤2%)
≥3500mm)
|
|
Modo de pulso
|
Pulso agudo, onda cuadrada, onda doble cuadrada
|
|
Voltaje del pulso
|
25V～300V ajustable Paso de 25V
|
|
Ancho de pulso
|
0ns～500ns continuamente ajustable, paso de 10ns
|
|
Amortiguación
|
Ajustable fuerte y débil
|
|
Repetición de pulso
frecuencia
|
Automática o manual, continuamente ajustable de 100 Hz a 1000 Hz,
con un paso de 10 Hz
|
|
Ganancia
|
120dB, paso 0.1dB, 1dB, 10dB
|
|
Ancho de banda
|
0.1MHz～20MHz
|
|
Filtro de onda
|
1M~5M
|
|
Pantalla
|
LCD de 5.0 pulgadas, el tamaño efectivo de la pantalla es de 108 mm de largo y 64 mm de ancho
|
|
Resolución
|
800×480
|
|
Interfaz del instrumento
|
Dual LEMO-00 C5
|
|
Alarma
|
Alarma de puerta A, B
|
|
Interfaz de salida
|
Tipo-c USB
|
|
Modo de detección
|
Onda completa, media onda positiva, media onda negativa, RF
|
|
Puerta
|
Independiente A,B
|
|
Modo de medición
|
Pico, lado de onda
|
|
Memoria
|
Tarjeta SD 1G
|
|
Contenido de guardado
|
Fotograma único, grabación continua de varios fotogramas (≤200 fotogramas)
|
|
Modo cuantitativo
|
Curva DAC,Curva AVG(DGS)
|
|
Funciones auxiliares
|
Soporta táctil, teclado virtual, carga rápida PD,
ganancia automática, memoria de pico, congelación
|
|
Estándares
de detección de fallas
|
AWS D1.1/D1.5,NB/T 47013,GB/T 29712,GB/T 11345
|
|
Tamaño y peso
|
183mm×113mm×45mm 780g,batería incluida
|
|
Batería
|
12 horas
|
|
Unidad
|
Métrica, imperial
|
|
Temperatura de funcionamiento
|
-10℃～55℃
|
|
5
|
“Genaral”AC(100～240V, 50～60Hz)
|
|
Resolución
|
36dB
(Requisitos de rendimiento metrológico:≥26dB)
|
|
Rango dinámico
|
40dB
(Requisitos de rendimiento metrológico:≥26dB)
|
|
Margen de sensibilidad
|
60dB
(Requisitos de rendimiento metrológico:≥42dB)
|
|
Linealidad vertical
|
2.8%
:≤2%)≤6%)
|
|
Linealidad horizontal
0.6%
|
(Requisitos de rendimiento metrológico
:≤2%)Idioma
|
|
Chino/Inglés
|
Configuración estándar
|
Número de serie
|
NombreNúmero
|
1
|
Host FD540mini
|
|
|
2
|
|
|
Cargador
|
3
|
Cargador
|
|
2
|
4
|
Cargador
|
|
1
|
5
|
|
|
1
|
6
|
|
|
1
|
7
|
|
|
1
|
8
|
|
|
1
|
9
|
|
|
1
|
|
|
