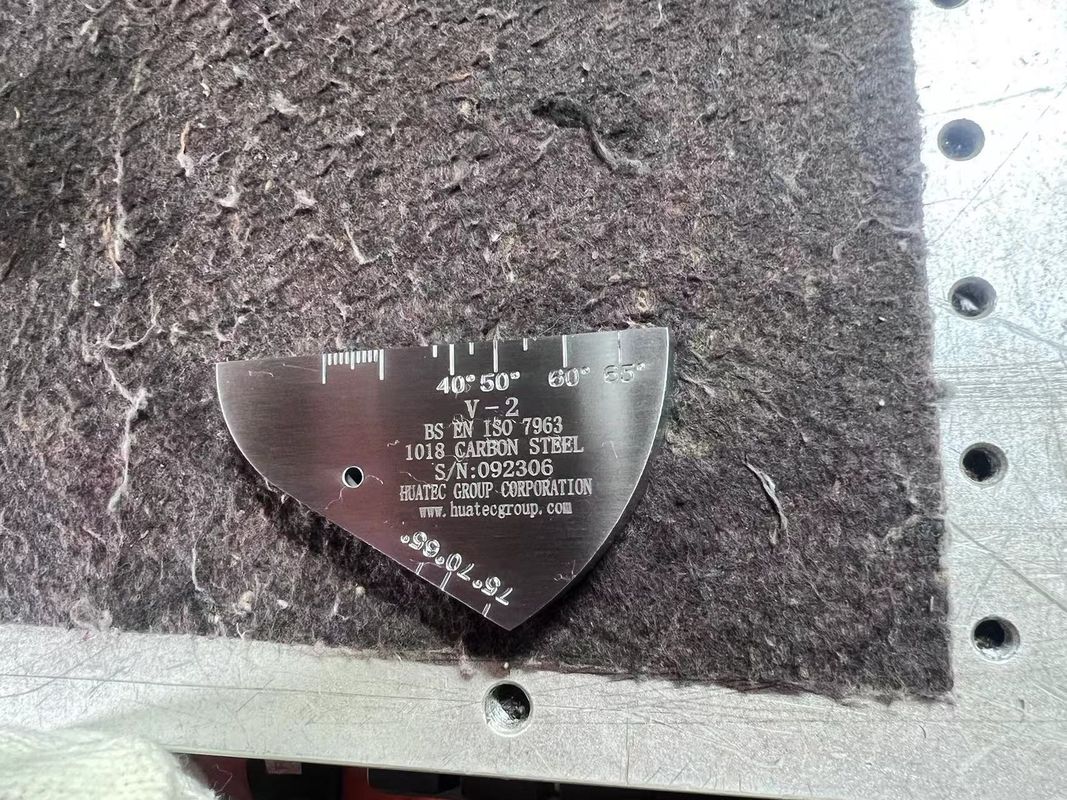

Bloque de calibración IIW V2

Bloque de Calibración IIW V2

El bloque de prueba IIW2 (bloque de prueba V-2) es el bloque de prueba estándar aprobado por la Sociedad Internacional de Soldadura. El V-2 (DIN54122) en comparación con el bloque de prueba IIW, el bloque de prueba V-2 tiene las ventajas de ser ligero y fácil de transportar, especialmente adecuado para uso en campo. Ver Figura 1-2.

Puntos Principales de Uso:

(1) El punto de incidencia y el margen de sensibilidad de la sonda inclinada se midieron utilizando una superficie de reflexión de arco con un radio de R50mm;

(2) Utilizando la superficie de reflexión del orificio de 5 pasos, el rango de refracción de la sonda de inclinación es de 45°-65° y 65°-75°, respectivamente.

(3) La linealidad horizontal y vertical del detector de fallas se puede medir utilizando múltiples reflexiones de onda p del fondo con un espesor de 12.5mm;

(4) Se utilizan dos superficies de arco, R25 y R50, para corregir el eje de tiempo y el punto cero.

Descripción

Bloque de calibración pequeño de 12.5 mm de espesor para la verificación in situ del índice de la sonda de onda de cizallamiento en miniatura, la base de tiempo, el ángulo del haz y la ganancia

 Especificación

 Informe de Prueba
HUATEC garantiza estrictamente la calidad del producto y se compromete a proporcionar un informe de prueba correspondiente para cada bloque de prueba vendido, que registra las especificaciones, materiales y estándares de prueba del bloque. Si tiene requisitos especiales para el informe de prueba, contáctenos.
