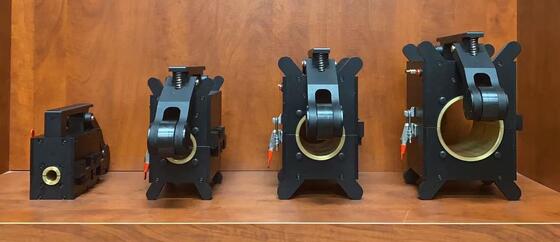

El HRD-120Equipo de ensayo no destructivo en línea de cables de alambre Máquina de inspección interna externa de alambre roto
一. Resumen del producto
◆Detección en línea de cuerda de alambreCables rotos internos y externos, desgaste, óxido, deformación, hebras sueltas, cables saltados, cambios de material y otros defectos.
◆ El informe del resultado de la prueba puede cumplir con los estándares de diferentes industrias y contiene el número de cables rotos y la proporción del área de alambre roto al área total rota del alambre.
◆ El uso de una interfaz USB de ordenador (cableada) o de una "red Wi-Fi propia" (inalámbrica) para el análisis directo del procesamiento de muestras, con alarma de sonido y luz en línea y visualización en tiempo real de los resultados.
◆ Estructura circular del sensor, circunferencia, magnetización axial, magnetización instantánea de la cuerda de alambre hasta el estado de saturación.
◆ El sensor adopta una cáscara de aleación de aluminio, con funciones a prueba de agua, polvo, golpes y humedad.
◆ Funcionamiento estable, rendimiento confiable, alta precisión de detección, fuerte rendimiento antiinterferencia, datos precisos.
◆ El software se adapta a los sistemas operativos de varios ordenadores.
◆ Ampliamente utilizado en la minería, el teleférico, el equipo de elevación, el ascensor, la maquinaria portuaria, el puente de cables y otros campos.
二.Configuración y modelo del sistema
Todo necesita ser personalizado: máquina de detección de defectos de cuerda de alambre (48mm pequeño - 78mm medio - 108mm grande)
|
- ¿Por qué no? |
Configurar el nombre y el modelo |
Cantidad |
- ¿ Por qué? |
| Unidad de detección |
1 |
• Unidad de detección integrada
• Excitador reversible de alta velocidad • Concentrador de señal de alta conductividad
• Grupo de sensibilidad magnética de Hall • Guía de desgaste con centro flotante
• Encoder de distancia de alta precisión • Dispositivo de rodadura de ruedas de posicionamiento automático
|
1conjunto |
Incluido el codificador |
| 2 |
• Alarma en tiempo real (hi-fi de conversión digital a analógica)
•Módulo de conversión de AD analógico a digital •Módulo automático de rechazo de ruido
• Módulo de alarma sonora y visual de defectos
•Modo de conexión y reproducción DAQ
|
1conjunto |
Incluye captura de Wi-Fi |
|
3 |
Cubierta de revestimiento reemplazable |
5 juegos |
Las especificaciones personalizadas se discuten por separado |
| Unidad de procesamiento |
4 |
Cable de transmisión USB |
1 por ciento |
Fabricado a medida de 20 metros de largo |
| 5 |
Antenna Wi-Fi |
2 piezas |
Uno es para piezas de repuesto. |
| 6 |
Software de procesamiento de señales en tiempo real versión V3.0 |
1 juego |
|
| 7 |
Adquisición de datos Computadora (tipo tableta) |
1 unidad |
Cargador incluido |
| Unidad de accesorio |
8 |
Cuadro de instrumentos personalizado |
1 por ciento |
Rueda de cambio de barra de tracción personalizada |
| 9 |
Cargador todo en uno |
1 por ciento |
Luz roja: carga
Verde: lleno
|
| 10 |
Cables de seguridad de tracción flexibles |
1 por ciento |
Conexiones flexibles para unidades de detección |
| 11 |
Manual de operación (datos técnicos relacionados) |
1 por ciento |
|
| 12 |
Certificado (tarjeta de garantía) |
1 por ciento |
|
| 13 |
Lista de embalaje |
1 por ciento |
|
Nota: 1, de las cuales 7 tabletas de computadora de doble uso son opcionales (dependiendo de la demanda, el coste es adicional);
2, todos los tamaños se pueden personalizar bajo demanda (y se puede personalizar con precisión revestimiento reemplazable); Como 48mm + 24mm buje reemplazable
三.Core técnico y cualificación jurídica
1- Instrumentos virtuales: incertidumbre infinita de la cuerda.y el procesamiento directo de muestras por computadoras pueden garantizar que no se pierda la detección y no se cometa ningún error de juicio, al igual que ver una película, escaneando la cuerda de alambre durante todo el proceso, los resultados son precisos y buena repetibilidad.
2Tres instrumentos fijos: De acuerdo con las normas nacionales para desechos de cuerda de alambre en diferentes industrias, este producto aplica electromagnético cualitativo, cuantitativo, posicionamiento,Detección en línea no destructiva de cables de alambre, alambre roto interno y externo, óxido, desgaste, cambios en la superficie de la sección transversal del metal, hebras sueltas, cables saltados, deformaciones, anomalías del material y otros defectos.
3. Instrumento jurídico: de acuerdo con la norma estadounidense ASTM1571-2021 y la norma nacional GB/T21387-2008.
四Indicadores técnicos
Toda la serie puede detectar larango de diámetro del cable de alambre:φ1.5-300 mm (necesidad de configurar diferentes series de especificaciones del sensor)
Velocidad relativa del sensor y de la cuerda de alambre: 0,0-6,0 m/s Mejor: 0,1-0,5 m/s
La mejor distancia entre la manga de guía del sensor y la cuerda de alambre es de 2-4 mm, y la distancia permitida es de 0-15 mm
Capacidad de detección de defecto de alambre roto (LF)
La calidad:la precisión de detección cualitativa de un solo cable roto centralizado es99.99%
Quantitativo: El número de cables rotos en un solo lugar permite que una o una raíz equivalente juzgue mal
La tasa de precisión es superior al 92% cuando el número de cables rotos en un solo lugar se detecta sin error por más de 100 veces
Tasa cuantitativa de cambio de la sección transversal del metal (LMA)
Elel error de repetibilidad admisible de la sensibilidad de detección es± 0,055%
Elerror admisible del valor de indicación de precisión del ensayo:± 0,2%
Posición (L) Capacidad de detección: Percentaje de error del valor de indicación de la longitud de detección: ±0,2%
Fuente de alimentación:5V de la batería del ordenador
Peso del sensor: especificaciones comunes < 10 kg (personalizado según la situación real)
Temperatura ambiente:-10°C a 40°CPresión atmosférica:Humedad relativa: ≤ 85%
