Bloque de referencia tipo 1 EN ISO 9934-2

Bloque de referencia tipo 1 EN ISO 9934-2
Bloque de referencia tipo 1 EN ISO 9934-2 Bloque de referencia tipo 1 EN ISO 9934-2 Bloque de referencia tipo 1 EN ISO 9934-2

Ampliación de imagen :  Bloque de referencia tipo 1 EN ISO 9934-2

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: HUATEC
Certificación: EN ISO 9934-2
Número de modelo: El MTU-3
Pago y Envío Términos:
Cantidad de orden mínima: 1
Detalles de empaquetado: CAJA DE CARTÓN
Tiempo de entrega: 5-8 días laborables
Condiciones de pago: T/T, Unión Occidental
Contacto

Bloque de referencia tipo 1 EN ISO 9934-2

descripción
Nombre: Bloque de referencia tipo 1 EN ISO 9934-2 Solicitud: Bloque de referencia MPI fluorescente
Palabras clave: Bloque de referencia tipo 1 EN ISO 9934-2 usar: Bloque MTU para inspección de polvo magnético
Resaltar:

Bloque de referencia EN ISO 9934-2

,

Bloque de ensayo de partículas magnéticas tipo 1

,

Bloque de calibración para ensayos no destructivos

Bloque de Referencia Tipo 1 EN ISO 9934-2

EN ISO 9934-2:2002

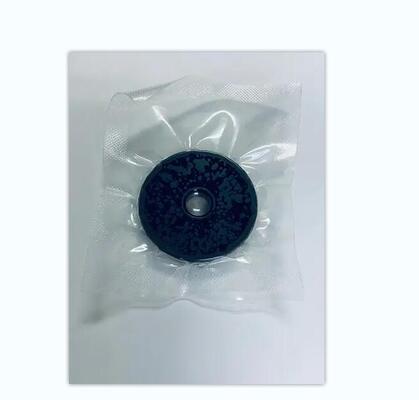

Bloque de Referencia Tipo 1 EN ISO 9934-2 (también conocido como Bloque de Prueba MTU N.º 3) es un bloque de calibración de sensibilidad húmeda para la inspección por partículas magnéticas (MPI), utilizado para verificar la capacidad de detección y el estado del sistema de suspensiones/polvos magnéticos. Es la herramienta central de control de calidad para los ensayos no destructivos (END).

Funcionalidad principal
Verificación de sensibilidad: Verificar la capacidad de visualización de defectos del polvo magnético/suspensión magnética y determinar si la sensibilidad ha disminuido debido al envejecimiento o la contaminación.
Control de calidad del sistema: Verificación diaria/regular del equipo MPI, la concentración de la suspensión magnética y las condiciones de iluminación (luz UV/blanca) para garantizar el cumplimiento.

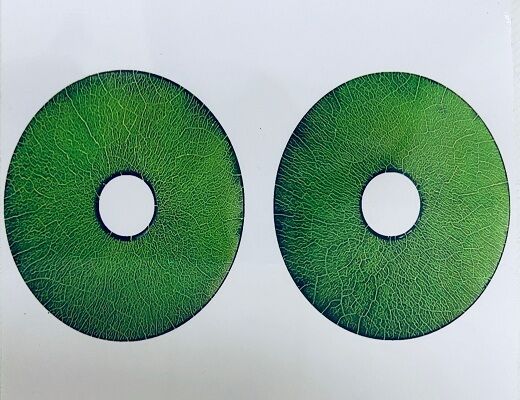

Comparación de referencia: Viene con una imagen de referencia estándar, que compara la visualización de grietas medida con la referencia para determinar si el sistema está calificado.
Evaluación de consumibles: Comparar el rendimiento de prueba de diferentes marcas/lotes de polvo magnético y suspensiones magnéticas nuevas y viejas.

Análisis de uso y funcional del Bloque de Referencia Tipo 1 EN ISO 9934-2

1. Verificar el efecto de magnetización (dirección e intensidad del campo magnético)

Los bloques de prueba MTU-3 suelen estar hechos de materiales con alta permeabilidad magnética. Cuando el bloque de prueba se coloca en la superficie de la pieza de trabajo inspeccionada y se magnetiza junto con la pieza de trabajo, El operador determina la dirección del campo magnético en la superficie de la pieza de trabajo observando en qué direcciones de los defectos se muestran rastros magnéticos. Por ejemplo, si solo son visibles grietas radiales, indica que el campo magnético es circunferencial; si solo se muestran grietas concéntricas, indica que el campo magnético es radial.

2. Evaluar la sensibilidad integral del sistema

Los defectos artificiales en el bloque de prueba son muy sutiles y solo se pueden mostrar claramente cuando todo el sistema de detección (valor de corriente, método de magnetización, concentración de suspensión magnética, limpieza, condiciones de iluminación, etc.) está en buenas condiciones.

3. Verificación diaria del rendimiento

·Antes de comenzar el trabajo de prueba cada día, o después de reemplazar el proceso y el equipo de prueba, el uso de bloques de prueba MTU-3 para una calibración rápida es un paso importante de control de calidad para garantizar la fiabilidad de los resultados de la prueba. Esto cumple con los requisitos reglamentarios de industrias de alto estándar como la aeroespacial, la energía nuclear y los equipos a presión.

4. Comparar el rendimiento de diferentes suspensiones magnéticas

·Utilizando el mismo bloque de prueba MTU-3 y la misma especificación de magnetización, se puede comparar el rendimiento de suspensiones magnéticas (incluidas las fluorescentes y no fluorescentes) de diferentes lotes o proveedores. Una suspensión magnética de mejor rendimiento dará como resultado una visualización de defectos más clara y un mayor contraste en el bloque de prueba.

Durante el proceso de prueba de partículas magnéticas, el bloque de prueba MTU-3 Tipo I verifica y confirma de forma rápida e intuitiva si la sensibilidad integral de todo el sistema de prueba (incluido el equipo, el método de magnetización, el rendimiento de la suspensión magnética y el proceso operativo) cumple con los estándares requeridos, y muestra la dirección del campo magnético en la superficie de la pieza de trabajo.

El Bloque de Referencia Tipo 1 EN ISO 9934-2 es una herramienta clave para garantizar la fiabilidad, consistencia y trazabilidad de los resultados de las pruebas de partículas magnéticas.

Bloque de Referencia Tipo 1 EN ISO 9934-2

Bloque de referencia tipo 1 EN ISO 9934-2 0

Bloque de referencia tipo 1 EN ISO 9934-2 1
