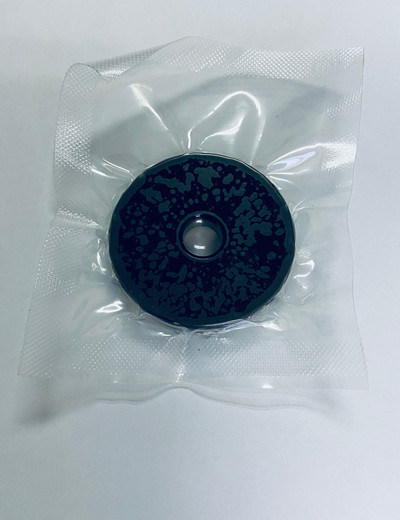

Bloque de referencia tipo 1 para MPI

Bloque de referencia tipo 1 para MPI
Bloque de referencia tipo 1 para MPI Bloque de referencia tipo 1 para MPI

Ampliación de imagen :  Bloque de referencia tipo 1 para MPI

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: HUATEC
Número de modelo: El MTU-3
Pago y Envío Términos:
Cantidad de orden mínima: 1

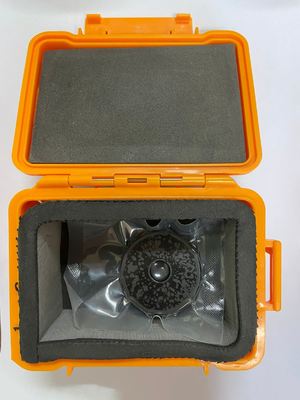

Detalles de empaquetado: CAJA DE CARTÓN
Tiempo de entrega: 5-8 días laborables
Condiciones de pago: T/T, Unión Occidental
Contacto

Bloque de referencia tipo 1 para MPI

descripción
Nombre: Bloque de ensayo de partículas magnéticas MTU-3 Solicitud: Bloque de referencia MPI fluorescente
Palabras clave: Bloque de ensayo de partículas magnéticas MTU-3 usar: Bloque de verificación de suspensión de partículas magnéticas
Resaltar:

Bloque de referencia MPI tipo 1

,

bloque de inspección por partículas magnéticas

,

estándar de referencia para ensayos NDT

Bloque de referencia de tipo 1 para el MPI

En la norma EN ISO 9934-2:2002

Bloque de referencia de tipo 1 para el MPI(también conocido como MTU Test Block No. 3) es un bloque estándar de calibración de sensibilidad en húmedo para la inspección de partículas magnéticas (MPI),utilizado para verificar la capacidad de detección y el estado del sistema de las suspensiones/polvos magnéticosEs la herramienta de control de calidad principal para las pruebas no destructivas (NDT).

Funcionalidad central
Verificación de la sensibilidad: comprobar la capacidad de visualización de defectos del polvo magnético/suspensión magnética y determinar si la sensibilidad ha disminuido debido al envejecimiento o a la contaminación.
Control de calidad del sistema: verificación diaria/regular del equipo MPI, de la concentración de la suspensión magnética y de las condiciones de iluminación (UV/luz blanca) para garantizar el cumplimiento.
Comparación de indicadores de referencia: viene con una imagen de referencia estándar, que compara la pantalla de grieta medida con el indicador de referencia para determinar si el sistema está calificado.
Evaluación de los consumibles: Compare el rendimiento de ensayo de diferentes marcas/partidos de polvo magnético y de nuevas y viejas suspensiones magnéticas.

Bloque de referencia de tipo 1 para el uso del MPI y el análisis funcional

1Verificar el efecto de magnetización (dirección e intensidad del campo magnético)

Los bloques de referencia de tipo 1 para MPI están generalmente hechos de materiales con alta permeabilidad magnética.Cuando el bloque de ensayo se coloca sobre la superficie de la pieza de trabajo inspeccionada y se magnetiza junto con la pieza de trabajo, El operador determina la dirección del campo magnético en la superficie de la pieza de trabajo observando qué direcciones de los defectos muestran rastros magnéticos.si solo se ven grietas radiales, indica que el campo magnético es circunferencial; si solo se muestran grietas concéntricas, indica que el campo magnético es radial.

2. Evaluar la sensibilidad global del sistema

Los defectos artificiales en el bloque de ensayo son muy sutiles y sólo se pueden mostrar claramente cuando todo el sistema de detección (valor de corriente, método de magnetización, concentración de la suspensión magnética,limpieza, condiciones de iluminación, etc.) está en buenas condiciones.

3Verificación diaria del rendimiento

· elAntes de comenzar los trabajos de ensayo todos los días, o después de sustituir el proceso de ensayo y el equipo,El uso de bloques de ensayo MTU-3 para una calibración rápida es un paso importante en el control de calidad para garantizar la fiabilidad de los resultados de los ensayos.Esto cumple con los requisitos reglamentarios de industrias de alto nivel como la aeroespacial, la energía nuclear y los equipos a presión.

4. Comparar el rendimiento de las diferentes suspensiones magnéticas

· elUsando el mismo bloque de prueba MTU-3 y la misma especificación de magnetización,el rendimiento de las suspensiones magnéticas (incluidas las fluorescentes y las no fluorescentes) de diferentes lotes o proveedores puede compararseUna suspensión magnética de mejor rendimiento dará lugar a una visualización más clara de los defectos y a un mayor contraste en el bloque de ensayo.

Durante el proceso de prueba de partículas magnéticas,el bloque de ensayo MTU-3 Tipo I verifica y confirma de forma rápida e intuitiva si la sensibilidad global de todo el sistema de ensayo (incluido el equipo), método de magnetización, rendimiento de la suspensión magnética y proceso de operación) cumple con las normas requeridas y muestra la dirección del campo magnético en la superficie de la pieza de trabajo.

El bloque de referencia de tipo 1 para el MPI es una herramienta clave para garantizar la fiabilidad, la consistencia y la trazabilidad de los resultados de los ensayos de partículas magnéticas.

Bloque de ensayo de partículas magnéticas MTU-3
