TG-M70 Rastreador magnético de dos ruedas para detección de corrosión de tuberías y recipientes

TG-M70 Rastreador Magnético de Dos Ruedas para Detección de Corrosión en Tuberías y Embarcaciones

1. Configuración

2. Breve introducciónEste sistema no necesita andamios, no necesita pulir la capa anticorrosiva, sin ningún agente de acoplamiento. Puede realizar una detección rápida de la corrosión de la pared a gran altura a través del sistema de control remoto.

Utiliza ruedas magnéticas permanentes de alta resistencia de tierras raras, incluso en caso de un corte de energía inesperado, no caerá de la superficie detectada. Puede realizar movimientos multidireccionales horizontales, verticales e invertidos en la superficie de componentes ferromagnéticos.Instale una sonda ultrasónica electromagnética de espesor para una detección y posicionamiento rápidos contra la erosión de la pared.Escanee con precisión el área para probar la corrosión del espesor.

• Visualización de escaneo A y escaneo B a juego.
• Equipado con cámara de video, puede observar oportunamente la situación del video de la superficie inspeccionada.
• El sistema de control remoto para controlar la dirección de escaneo, y se puede preestablecer la dirección de escaneo.
• Características del rastreador magnético de dos ruedas
• El rastreador magnético de dos ruedas es un instrumento avanzado que puede transportar una variedad de equipos de pruebas no destructivas. Actualmente, ha acumulado una gran cantidad de experiencias de asentamiento en el sitio en muchos campos como petroquímicos, inspecciones especiales de ollas y energía eléctrica. Puede transportar ultrasonido electromagnético en el fondo de la tubería, codo o tres vías y otras áreas con corrosión, erosión más graves para realizar inspecciones o mediciones de espesor de escaneo B, el campo industrial se llama experto en detección de corrosión de tuberías.
• El rastreador magnético de dos ruedas tiene las siguientes características: estructura compacta, alta flexibilidad, succión magnética, alta precisión de control, tecnología de detección avanzada, detección de video compatible y mecanismo único de elevación de sonda. Para la detección automática de corrosión de tuberías, contenedores y placas.

3. 1) Estructura compacta y alta flexibilidad

El diseño compacto y exquisito le permite realizar fácilmente la detección de corrosión para varios tipos de tuberías y recipientes ferromagnéticos. Las ruedas magnéticas miden 350 mm (largo) x 140 mm (ancho) x 130 mm (alto) y pesan menos de 5,5 kg. La estructura única de dos ruedas permite caminar libremente sobre tuberías con un mínimo de 100 mm. El radio de giro mínimo es de 400 mm y se puede pasar fácilmente por codos con un radio de flexión mínimo de 100 mm. Por lo tanto, el alcance del movimiento y escaneo de rastreo magnético de dos ruedas se ha ampliado considerablemente.

2) Succión magnética súper

En términos de diseño, utiliza imanes de tierras raras para crear imanes permanentes de alta resistencia en dos rondas de escalada magnética. Incluso si ocurre un corte de energía accidental, no hay peligro de que el cuerpo del vehículo caiga de la superficie detectada. Por lo tanto, el rastreador magnético de dos ruedas puede realizar de forma segura escaneos en posturas horizontales, verticales e invertidas. La carga vertical máxima del rastreador magnético de dos ruedas es de 5 kg, lo que significa que no afectará ningún movimiento vertical al arrastrar un peso de 5 kg.

3) Alta precisión de control

La velocidad del rastreador magnético de dos ruedas es de 0 a 6 m/minuto y puede avanzar a velocidad constante, mediante el codificador de precisión se puede lograr la función de establecer la brecha de detección, puede lograr mejor las necesidades de detección del usuario. Por ejemplo, el cliente necesita realizar un proceso de detección de brecha cada 50 mm en un punto en la parte posterior del codo: el controlador se puede programar y el rastreador magnético de dos ruedas se puede operar e inspeccionar cada 50 mm. Mejora la eficiencia y precisión de la detección.

4) Tecnología de detección avanzada

Tradicionalmente, se utiliza ultrasonido piezoeléctrico para la medición de espesor tradicional, y esto presenta cierta dificultad y esfuerzo para el personal de inspección en muchos campos en términos de su proceso de detección. El método de inspección manual del medidor de espesor ultrasónico piezoeléctrico tiene las siguientes desventajas: (1) La capa de pintura o capa de óxido en la superficie de la pieza de trabajo debe pulirse, y la superficie debe restaurarse después de completar la prueba. La eficiencia es extremadamente baja; (2) El ultrasonido tradicional debe recubrirse con un agente de acoplamiento, lo que es muy riguroso en las condiciones del sitio. (3) Al trabajar en altura, se debe construir una plataforma fija, lo que es costoso y consume mucho tiempo; (4) Es difícil realizar pruebas en servicio a altas temperaturas.

El uso del avanzado sistema de detección de corrosión de pared de rastreo automático (ultrasonido electromagnético) resolverá los problemas tediosos anteriores, y la precisión de la detección es comparable con el ultrasonido piezoeléctrico tradicional. No es necesario construir andamios, no es necesario pulir la capa anticorrosiva, sin ningún agente de acoplamiento, a través del control remoto en el suelo, para lograr un cribado rápido de posicionamiento de corrosión de pared de tubería de alta velocidad y una medición precisa de escaneo denso. Al tiempo que se garantiza la precisión de la detección, se mejora en gran medida la eficiencia de la detección y se reduce el costo de la detección.

La posición y la ruta de detección de los componentes de gran altitud se pueden monitorear y ajustar en tiempo real en el suelo utilizando la cámara doble integrada del rastreador magnético de dos ruedas, delantera y trasera, para garantizar la controlabilidad de la pista de escaneo.

6) El rastreador magnético de dos ruedas inevitablemente se enfrenta a acciones mecánicas que requieren la elevación de la sonda al realizar la detección de puntos de corrosión o la inspección de escaneo B. Al medir el espesor del punto, la medición debe realizarse en el mismo punto especificado. Los datos de cada punto se obtienen cuando la sonda aterriza en la superficie a medir. Por lo tanto, la función de la sonda se puede levantar para lograr el punto más preciso. El valor de espesor. Al realizar un escaneo B en el objeto a medir, aunque la sonda está cerca de la superficie, si la altura restante de la soldadura es grande, la sonda necesita levantarse y pasar por encima. Por lo tanto, la función de elevación y descenso de la sonda también es muy importante.

Unidad de medición de espesor ultrasónico electromagnético

5. El ultrasonido electromagnético EMAT y el ultrasonido piezoeléctrico tradicional pertenecen a la categoría de ultrasonido. Su diferencia esencial radica en la diferencia de los transductores. Los transductores ultrasónicos piezoeléctricos dependen del efecto piezoeléctrico de una oblea piezoeléctrica para emitir y recibir ondas ultrasónicas, mientras que los EMAT dependen de efectos electromagnéticos (magnetostricción, fuerza de Lorentz) para transmitir y recibir ondas ultrasónicas, y su conversión de energía está en la capa superficial directamente en la superficie de la pieza de trabajo. La prueba ultrasónica piezoeléctrica tradicional tiene un alto requisito en el acabado de la superficie de la pieza de trabajo. La prueba ultrasónica electromagnética tiene un bajo requisito en la superficie de la pieza de trabajo, permitiendo que la superficie de la pieza de trabajo tenga pintura, recubrimiento y asperezas. En comparación con el ultrasonido convencional. El ultrasonido electromagnético tiene las siguientes ventajas

Detección sin contacto, sin agente de acoplamiento (elevación de hasta aproximadamente 4 mm)

4. Los requisitos para la superficie no son altos, se puede detectar la rugosidad de la superficie, con escamas de óxido, recubrimientos, recubrimientos y otras piezas de trabajo.

Detección rápida

• EMAT ultrasónico piezoeléctrico
• Imán de cristal
• Bobina electromagnética de agente de acoplamiento

Campo magnético de corriente de Foucault de vibración

Ultrasonido Ultrasonido

EMAT

Tecnología ultrasónica piezoeléctrica tradicional Tecnología EMAT

Especialmente adecuado para detección en línea y automática de alta velocidad

Especialmente adecuado para entornos de alta temperatura

Comparación técnica de la tecnología ultrasónica piezoeléctrica tradicional y la tecnología EMAT en entornos de alta velocidad y alta temperatura.

La tecnología EMAT se ha aplicado a pruebas no destructivas en línea manuales, semiautomáticas y totalmente automáticas de diversas piezas forjadas, barras de acero, placas de acero y tuberías de acero (incluidas tuberías de acero sin costura, revestimientos de petróleo, tuberías soldadas, etc.) a temperatura ambiente y alta temperatura.

Características funcionales

★La posición y la ruta de detección de los componentes de gran altitud se pueden monitorear y ajustar en tiempo real en el suelo utilizando la cámara doble integrada delantera y trasera para garantizar la controlabilidad de la pista de escaneo.

Sin pulido de superficie, se pueden penetrar recubrimientos anticorrosivos y óxido flotante, y no se necesita agente de acoplamiento.

5. ★La medición de espesor puede penetrar hasta 4 mm de corrosión superficial, pintura, corrosión y otros recubrimientos, el espesor de los objetos metálicos mostrados por el instrumento no necesita considerar el cálculo del espesor del recubrimiento.

• ★No perpendicularidad (normalidad del transductor/sonda con respecto al objeto bajo prueba) de hasta ±25
• o
• , baja verticalidad después de la colocación de la sonda.
• ★Con mecanismo de elevación eléctrica de la sonda, la sonda se puede levantar al cruzar obstáculos como soldaduras y protuberancias, evitar que se atasque.^{Función de puerta: puerta automática, puerta manual única, puerta manual doble}★Utilizando un algoritmo de inteligencia experta, hay tres modos de medición de espesor: modo automático, modo manual de puerta única (medición de método de pico único) y modo manual de puerta doble (método de pico a pico). Reduce en gran medida la influencia de factores humanos y simplifica los pasos de operación.
• Base de datos incorporada de velocidad de onda de corte de materiales básicos, y se puede personalizar el valor de velocidad de onda de corte.
• Emite directamente la lista de registros de inspección y la lista de valores de espesor para facilitar el análisis y procesamiento de datos.
• Parámetros técnicos
• ★Cable de control de detección: 25 m
• ★El radio mínimo de curvatura en la superficie del objeto medido: eje longitudinal ≥ 50 mm, y circunferencia ≥ 125 mm
• Medición de espesor:

6. Precisión 0.04 mm, Rango 2 ~ 120 mm (Acero)

• ★Juego de trabajo / elevación: ≤ 4 mm
• ★No perpendicularidad de la medición (normal al transductor/sonda con respecto al objeto bajo prueba): ±25
• oFrecuencia de excitación: 3.0 ~ 5.0 MHz, velocidad de medición: 16 ~ 1 veces/s
• Rango de velocidad del sonido:
• 1000 ~ 9999 m/s, incremento de ajuste: 1 m/s^{Función de puerta: puerta automática, puerta manual única, puerta manual doble}
• ★Monitoreo de video: cámaras duales de visión delantera y trasera, píxeles dinámicos y estáticos son 3 millones / 2304 × 1296
• Sonda magnética de temperatura normal: imanes permanentes débiles o menos, succión magnética ≤ 15 N, circular Φ 30 × alto 44 mm, peso ≤ 80 g★Tamaño y peso del cuerpo del dispositivo de rastreo (aprox.): L380 × W130 × H120 mm, 6 kg
• Temperatura de trabajo:
• -10 ~ +50 ℃
• Software de análisis de medición

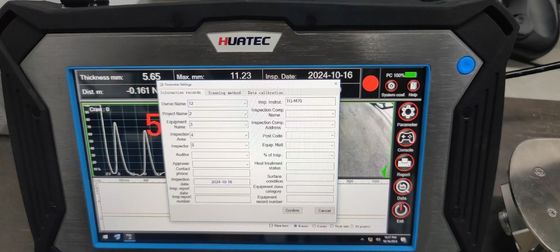

• Visualización simultánea de espesor, resultados de escaneo A y B
• Emite directamente un registro de prueba, ★ lista de valores de espesor, para facilitar el análisis y procesamiento de datos.★Compatible con el sistema operativo Win7/10 (32/64 bits)

7. Lista de empaque

• Host de prueba/ordenador superior 1 Juego

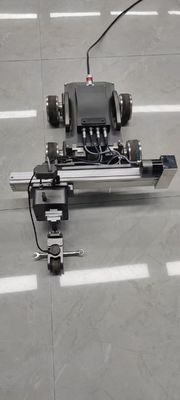

• HUATEC TG-M70 rastreador magnético de dos ruedas (módulo de video y medición de espesor incluido) 1 Juego
• Fuente de alimentación y caja de control 1 Pieza

8. Mango de control 1 Pieza

• Cable de control de prueba 1 juego
• Bloque de prueba estándar (acero al carbono circular Φ 30 × espesor 10 mm) 1 Pieza
• Caja de envío a prueba de golpes 1 Pieza
• Dispositivo de prevención de caídas con cuerda de seguridad 1 Pieza (opcional)
•
