HV1800F-LED Caja de detección de fugas de vacío de alta eficiencia para costura de soldadura recta del fondo del tanque de almacenamiento

Caja de detección de fugas de vacío de alta eficiencia HV1800F-LED para costura de soldadura recta de fondo de tanque de almacenamiento

1.    Introducción del producto

La detección de fugas con caja de vacío es un método comúnmente utilizado, como la detección de fugas en soldaduras del fondo de tanques y recipientes a presión. Actualmente, el tamaño geométrico de la caja de vacío en el mercado es aproximadamente: el ancho es de unos 200 mm, la longitud es de unos 600 mm, la altura es de unos 300 mm y el peso oscila entre 5 kg y 10 kg. El método de uso consiste en abrochar la caja de vacío en la posición a detectar, el inspector se agacha para aplicar una cierta presión a la caja de vacío para asegurar que el sellado entre el borde de la caja de vacío y el objeto a probar esté intacto, y luego la bomba de vacío aspira el interior de la caja, cuando el grado de vacío en la caja alcanza el valor de presión negativa especificado en la norma. Puede comprobar si hay fugas en la posición detectada a través de la ventana transparente de la caja de vacío. Una vez completada la detección, abra la válvula de admisión para llenar el interior de la caja con aire. Una vez que la presión negativa en la caja sea cero, el inspector puede mover la caja de vacío a la siguiente posición de detección para su inspección.

Debido a que la caja de la caja de vacío tiene un cierto peso, si el número de soldaduras probadas es grande, como una soldadura de varios miles de metros de largo, entonces los inspectores se agacharán y se levantarán miles de veces, y moverán la caja de vacío durante mucho tiempo, los inspectores también gastarán mucha fuerza física; Debido a la finalización de la detección de una posición, el personal de detección necesita realizar acciones repetidas de agacharse, presionar, levantarse y moverse, por lo que retrasará mucho tiempo, la eficiencia es muy baja; Además, si el sellado no es hermético, los inspectores tienen que gastar mucho esfuerzo, incluso arrodillarse para presionar la caja de vacío, y a veces usar ropa vieja o tela vieja manchada de agua y otros artículos, la caja está rodeada para asegurar el sellado, lo que también consume tiempo y es laborioso.

La detección de fugas de soldaduras de filete grandes es más difícil. Para garantizar un buen sellado entre la caja de vacío y la pared del tanque y el fondo del tanque, el inspector debe ejercer una gran fuerza sobre la caja de vacío en direcciones vertical y horizontal. Sin embargo, dado que el inspector se enfrenta a una pared alta y la posición de detección se encuentra en una esquina muy baja, el inspector no sujeta ni agarra la caja de vacío en esta posición. Esto los hace demasiado fuertes, por lo que se desperdicia mucho tiempo y esfuerzo sellando los bordes de la cámara.

Para resolver los problemas anteriores, nuestra empresa ha desarrollado dos tipos de cajas de detección de fugas de costuras de soldadura, que hacen que la detección de fugas de costuras de soldadura del fondo del tanque sea más fácil y eficiente.

2. Parámetro técnico

2. Características de la caja de vacío para soldadura recta

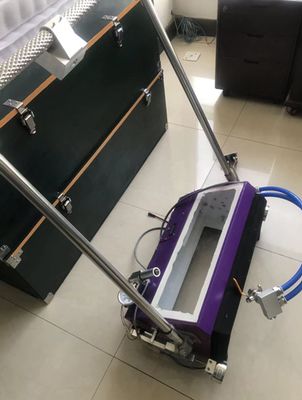

1) La parte inferior está equipada con una rueda de desplazamiento, y el resorte está por encima de la rueda de desplazamiento. Cuando no se bombea vacío, la esponja de sellado en la parte inferior de la caja de vacío se asegura de que esté a unos 10 mm del suelo. El personal de inspección puede empujar fácilmente la caja de vacío para caminar sin agacharse para levantar y agacharse, y la operación es conveniente y rápida para agacharse directamente con los pies

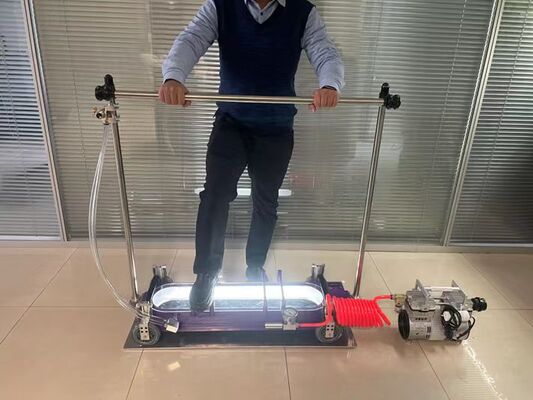

2) En la detección de fugas, el inspector se para sobre la caja de vacío y se basa en la gravedad del inspector para deformar la esponja de sellado para lograr el propósito de sellado. La velocidad de sellado es rápida y la eficiencia es alta, y solo toma unos 20 segundos completar la detección de fugas en un punto

3) La caja de vacío está equipada con una barra auxiliar, que se puede utilizar para empujar la caja de vacío para caminar; También es el pasamanos para el personal de inspección cuando se paran sobre la caja de vacío para garantizar la seguridad del personal de inspección; El pasamanos también está equipado con una válvula de admisión de aire, y el personal de detección puede completar el trabajo de alivio de presión de la caja de vacío real sin necesidad de agachar la cintura

4) El manómetro y la válvula de seguridad están instalados en la caja. Cuando el vacío alcanza el valor establecido, la válvula de seguridad saltará para mantener el vacío en la caja de vacío en el valor constante establecido, por lo que no es necesario apagar la bomba de vacío con frecuencia, ahorrando tiempo y acelerando la velocidad de inspección.

5) Al utilizar la caja de vacío, el detector puede completar el trabajo de detección de fugas solo en posición vertical, lo que reduce en gran medida la intensidad de trabajo del detector, especialmente la intensidad de trabajo de la cintura

3. Características de la caja de vacío para soldadura de filete

1) El lateral está equipado con una rueda de desplazamiento, que puede empujar la caja de vacío para caminar; Esponja de sellado adhesiva en el borde, montada en ambos lados de un riel guía, cada lado del riel guía montado en un micro motor de empuje (empuje de motor único de 19 kg) y un electroimán (succión única de 80 kg)

2) Cuando se energiza, se adsorbe en la pared del tanque como punto fijo para aplicar fuerza, lo que equivale a fijar un extremo del motor de varilla de empuje en la pared del tanque. Durante la inspección, el motor de varilla de empuje empujará la caja de vacío hacia la pared del tanque, comprimiendo así la esponja de sellado para garantizar el sellado de la caja de vacío

3) Usando la caja de vacío, la velocidad de sellado es rápida, la eficiencia es alta, y la detección de fugas de un punto solo toma unos 20 segundos

4) Igual que la caja de vacío para soldadura recta, la barra auxiliar está equipada con una válvula de admisión de aire, además del interruptor de control del electroimán y el motor de varilla de empuje, la caja está equipada con un manómetro y una válvula de seguridad, cuando el grado de vacío alcanza el valor establecido, la válvula de seguridad se activa, de modo que el grado de vacío en la caja de vacío se mantiene en el valor constante establecido, por lo que no es necesario apagar la bomba de vacío con frecuencia, ahorrando tiempo y acelerando la velocidad de inspección

3. Requisitos de parámetros técnicos:

3.1 Caja de vacío HV1800F-LED para probar soldaduras solapadas y a tope

3.1.1 Grado de vacío: no menos de 60 kPa;

3.1.2 Longitud de detección de soldadura: no menos de 800 mm;

3.1.3 Comprobar los tipos de soldadura: soldaduras solapadas y a tope en el fondo del tanque;

3.1.4 Requisitos de diámetro del tanque: se puede aplicar a tanques de todos los diámetros;

★3.1.5 Modo de operación: El personal de inspección puede completar toda la operación de pie;

★3.1.6 Sistema de iluminación: Sistema de iluminación LED en la caja de vacío;

3.1.7 Fuente de alimentación del sistema de iluminación: batería de litio incorporada de 3 Wh, tiempo de suministro de energía no inferior a 16 horas;

★3.1.8 Rueda de desplazamiento: la caja de vacío viene con 4 ruedas de desplazamiento, 4 ruedas de desplazamiento con resorte se pueden levantar, pueden empujar la caja de vacío para caminar;

★3.1.9 Barra auxiliar: La válvula de alivio de presión está instalada en la barra auxiliar, y el personal de detección puede cambiar la válvula de alivio de presión cuando está de pie normalmente.

★3.1.10 Material de sellado de borde, esponja de alta densidad

3.3 Bomba de vacío

3.3.1 Voltaje: 220V 50/60Hz;

3.3.2 Presión de diseño: 92 kPa;

3.3.3 Tipo de bomba: bomba de vacío eléctrica con ventilador;

3.3.4 Caudal: 200 L/min;

3.3.5 Peso: no más de 10,5 kg;

3.3.6 Potencia: no más de 450 W.

3.3.7 Ruido de la máquina: ≤58db

4. Requisitos de configuración

4.1 Bomba de vacío: 1 ud.

4.2 Caja de vacío para soldadura solapada y a tope: 1 juego

4.3 Caja para soldadura de filete: 1 juego

4.4 Tubo de aire blando: 1 juego

4.5 Batería de fuente de alimentación de la bomba de vacío: 1 ud.

4.6 Manual: 1 copia;

4.7 Cajas de envío: 3 uds.

Robot opcional:

Robot teledirigido

1 Motor de accionamiento: motor de servicio síncrono de imán permanente 2X200W;

2 Frenado del motor, estacionamiento del motor;

3 Grado de protección IP44;

4 Distancia de control remoto: 100 metros;

5 Velocidad de operación: 0-5 km/h;

6 Fuente de alimentación de batería de litio, 3-4 horas;

7 Autonomía (carga vacía): 20 kilómetros
