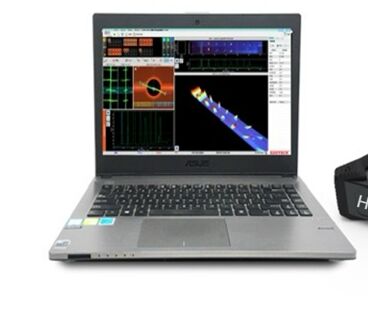

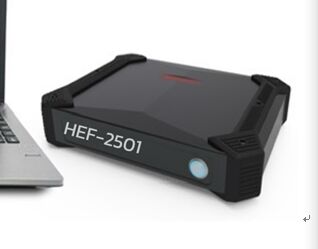

HEF-2501 Equipo de ensayo de corriente de red de frecuencias múltiples para aeroespacial y petroquímica
El detector de corriente de redondo de la matriz HEF-2501 es un detector de corriente de redondo de múltiples frecuencias de la matriz. Puede detectar defectos en materiales metálicos en tiempo real y distinguir eficazmente los tipos de aleaciones,estados de tratamiento térmico y cambios de espesor, etc. Los resultados de los ensayos obtenidos mediante la combinación de múltiples métodos de detección pueden facilitar el análisis exhaustivo de los datos y la verificación mutua por parte de los inspectores,Así se obtiene una evaluación más objetiva y verdaderaEs particularmente aplicable a las pruebas no destructivas previas al servicio y en servicio en campos como la aviación, el aeroespacial, la energía, la ingeniería nuclear, la metalurgia, el transporte marítimo, la petroquímica,y automóviles.
I. Descripción de las funciones
• Pruebas de corriente de red de 64 canales
• Inspección de las costuras de soldadura no direccionales
• Función única de detección de profundidad de grieta;
• Diagrama planar de impedancia, visualización de diagrama de escaneo de base de tiempo, visualización superpuesta de base de tiempo, escaneo de corriente de redondo de la matriz II (B / C) y funciones de visualización de imágenes tridimensionales;
• Alta definición y alta sensibilidad;
• Funcionamiento sencillo, con interfaces de operación tanto en chino como en inglés (opcional);
• La adquisición de datos de la vista de la tomografía por cámara C permite detectar y localizar de forma rápida y eficaz los defectos.
• Apoya la medición del adelgazamiento del espesor de la pared del tubo, la detección de defectos superficiales y la medición de profundidad, la medición del espesor de los recubrimientos superficiales y las capas de revestimiento de materiales metálicos,y clasificación de diversos materiales metálicos y dureza.
• Dispone de 32 unidades integrales de procesamiento (mezcla): capaces de separar o suprimir simultáneamente múltiples grupos de señales de interferencia;
• las condiciones de trabajoMétodos de filtración múltiple
• Diferentes métodos de almacenamiento de datos
• Tiene la función de análisis de configuración de detección de múltiples frecuencias
• Almacena parámetros y datos de detección y puede exportar informes en PDF, EXCEL, WORD, etc.
• Puede almacenar/reproducir la forma de onda de la señal de todo el proceso de detección
• Está equipado con una batería de litio incorporada y puede funcionar de forma continua durante más de 6 horas
二,Indice de rendimiento
|
Punto de trabajo
|
Indice de rendimiento
|
|
Número de enlaces
|
2 piezas
|
|
Número de canales
|
64 El canal
|
|
Tipo de interfaz de la sonda
|
Interfaz LEMO
|
|
Frecuencia
|
4
|
|
Frecuenciael rango
|
10 Hz¿Qué quieres decir?15 MHz
|
|
Rango de ajuste de las ganancias
|
0¿Qué quieres decir?90 dB,Paso mínimo 0,5 dB
|
|
Plano de impedancia
|
32 piezas
|
|
Unidad de mezcla automática
|
32 piezas
|
|
Filtración de paso elevado
|
0¿Qué quieres decir?500 Hz
|
|
Filtración de paso bajo
|
10 Hz¿Qué quieres decir?10 KHz
|
|
Filtración digital
|
1¿Qué quieres decir?100
|
|
Ganancia delantera
|
10¿Qué quieres decir?35 dB
|
|
El motor
|
Nivel 8
|
|
Medición de amplitud y fase
|
Automático / manual
|
|
Display de diseño
|
Diagrama planar de impedancia, visualización de la curva de escaneo de la base de tiempo, visualización de escaneo A
|
|
Modo de alarma
|
Alarma de media fase/alarma de fase/alarma de caja
|
|
Señales de salida de alarma
|
Salida de la puerta OC del transistor
|
|
Modo de equilibrio
|
Balanza electrónica digital
|
|
Método de filtración
|
tres tipos: filtrado de paso alto, de paso bajo y digital
|
|
Modo de muestra
|
Punto/línea/desvanecimiento puede mostrar la profundidad máxima de grieta y mostrar la profundidad de grieta en tiempo real
|
|
Calibración de la sonda
|
Tiene la función de mostrar la forma de onda de la señal de frecuencia fundamental antes de la detección con marcas de escala.
|
|
Relación de ganancia bidireccional(Y/X)
|
0.1 a 10/0.1 a 10, donde X y Y pueden fijarse por separado
|
|
Curva de calibración
|
Profundidad de defecto (espesor) - función de calibración de la amplitud / amplitud Y/curva de fase
|
|
Función extendida
|
Reproducir, analizar y guardar la señal de detección de corriente de redondo
|
|
Análisis de datos
|
Generar automáticamente informes de inspección, incluida la información de inspección, señales de defectos, ubicación, fecha, personal y otros parámetros de inspección
|
|
Registro y gestión de datos
|
1El sistema puede guardar el diagrama de base de tiempo de impedancia de las señales de defectos locales, el archivo de forma de onda de las señales de defectos y la configuración de parámetros correspondiente durante la prueba.
2El sistema puede guardar y reproducir los datos de cada forma de onda de detección en tiempo real, y analizar las formas de onda de la señal guardada.
3El sistema está equipado con una tarjeta de memoria, que puede llevar los datos de detección in situ al laboratorio para su análisis, facilitando el almacenamiento.
|
|
Interacción hombre-computadora
|
El sistema puede separar y clasificar manualmente las señales para obtener parámetros característicos como la amplitud y la fase de diferentes tipos de señales.
2El sistema puede revisar manualmente el desplazamiento de fase de diferentes señales.
3El sistema tiene la función de calibrar la amplitud de la señal de muestra estándar.
4El sistema puede establecer la duración de la recopilación de datos.
|
|
Tamaño, peso
|
292 × 214 × 69 mmEl artículo 2, apartado 12.7 kg
|
|
Rango de temperatura de trabajo
|
-20 años.°C ¿Qué quieres decir?+ 55°C
|
|
Fuente de alimentación externa
|
Adaptador: DC19V, batería de litio recargable (14.8V 5.7AH)
|
三,Lista de configuración
|
- ¿Por qué no?
|
Nombre
|
Especificación del modelo
|
Cantidad
|
Unidad
|
Las observaciones
|
|
1
|
Detector de corriente de redondo de matriz
|
HEF-2501
|
1
|
Pc
|
|
|
2
|
portátil
|
D y l
|
1
|
Pc
|
|
|
3
|
Probe de la matriz de 32 canales
|
Personalizado
|
1
|
Pc
|
Probe de detección sin dirección
|
|
4
|
Probe tipo pluma
|
EPB2.JO. - ¿Qué es eso?20
|
1
|
Pc
|
|
|
5
|
Proyecto de tipo pluma curvada
|
EPB2W.JO. - ¿Qué es eso?20
|
1
|
Pc
|
|
|
6
|
Proyección de borde
|
- ¿Qué es eso?10
|
1
|
Pc
|
|
|
7
|
Bloque de prueba de matriz
|
Acero inoxidable
|
1
|
Pc
|
|
|
8
|
Comparar los bloques de ensayo
|
acero
|
1
|
Pc
|
|
|
9
|
El cable del adaptador de corriente de redondo de matriz
|
LEMO16 el núcleo -LEMO19 el núcleo
|
1
|
Pc
|
|
|
10
|
Línea de comunicación
|
Cables de red
|
1
|
Pc
|
Supercategoría 5
|
|
11
|
Adaptador de alimentación
|
Válvulas de corriente
|
1
|
Pc
|
|
|
12
|
Cuadro de instrumentos
|
|
1
|
Pc
|
|
|
13
|
Certificado de calificación del producto
|
|
1
|
Pc
|
|
|
14
|
Certificado de garantía de calidad
|
|
1
|
Pc
|
|
|
15
|
Formulario de retroalimentación de calidad
|
|
1
|
Pc
|
|
|
16
|
Guía de funcionamiento del instrumento
|
|
1
|
Pc
|
|
|
17
|
Copia de seguridad del software del sistema
|
Unidad flash inglesa/USB
|
1
|
Pc
|
|
